Вентилятор тангенциальный JED-04009A12

Артикул: 011.003.021
Вентилятор JED-04009A12
Производитель: JYS (Тайвань)
Вентиляторы поперечного потока JED-04009A12, создают широкий равномерный направленный воздушный поток посредством тангенциального вентиляторного колеса. Применяются в качестве вентиляторного узла воздушных завес, сплит-систем кондиционеров, для вентиляции и охлаждения требуемых объектов, в т.ч. микросхем, установленных в оборудовании. По заказу потребителя возможна модификация вентилятора.
МодельJED-04009A12
Напряжение питания12В пост. тока
Номинальный ток0,22 А
Стартовое напряжение< 8 В
Скорость вращения крыльчатки3000 об/мин
Стат. давление2,8 мм вод. ст.
Макс. воздухопоток0,8 м3/мин
Шум37 дБ(А)
Ширина воздушного потока, размер А98 мм
Монтажный размер B108 мм
Длина, размер C132 мм
Вес0,23 кг

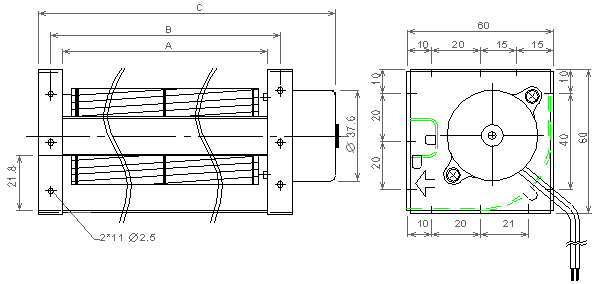

Размеры

размеры тангенциального вентилятора JED-040

Характеристические кривые

параметры вентилятора JED-04009

Технические параметры базовых моделей

Модель Размеры, мм Ток, A Напряжение, V Скорость, об/мин Стат. давление, мм вод. ст. Макс. воздухопоток, м3/мин Шум, dB(A)
A B C
JED-04009A12 98 108 134 0,2 12 3000 2,9 0,7 36
JED-04009A24 98 108 134 0,15 24 300 2,9 0,7 36
JED-04015A12 160 170 196 0,25 12 2600 2,6 1,0 36
JED-04015A24 160 170 196 0,2 24 2600 2,6 1,0 36
JED-04019A12 198 208 234 0,3 12 2500 2,5 1,4 37
JED-04019A24 198 208 234 0,15 24 2500 2,5 1,4 37
JED-04019A12Q 198 208 246 0,3 12 2500 2,5 1,4 33
JED-04029A12 300 310 338 0,35 12 2300 2,5 2,1 41
JED-04029A24 300 310 338 0,25 24 2300 2,5 2,1 41
JED-04029A12Q 300 310 345 0,40 12 2300 2,0 2,1 36
JED-04029A24Q 300 310 345 0,35 24 2300 2,0 2,1 36
JED-04035A12Q 360 370 416 0,60 12 2600 2,1 3,0 44
JED-04035A24Q 360 370 416 0,40 24 2600 2,1 3,0 44
Q - малошумное исполнение

Характеристические кривые

параметры вентилятора JED-04009
параметры вентилятора поперечного потока JED-04015
параметры вентилятора JED-04019
параметры вентилятора JED-04029

Маркировка и код заказа

J  E  D − 040  19  A  12Q − 3B
Подшипники
S - скольжения, 3шт
3B - шариковые, 3шт
Скорость/исполнение
Q - с уменьшенным уровнем шума
Напряжение питания
12 - 12Vdc; 24 - 24Vdc
Расположение электродвигателя
A − справа
B − слеварасположение мотора слева
Длина вентиляторного колеса, см
Диаметр вентиляторного колеса, мм
Тип электродвигателя
С - двигатель переменного тока
D - двигатель постоянного тока
не указано - с расщепленными полюсами, АС
Исполнение корпуса
Вентилятор тангенциальный
