Вентилятор тангенциальный JED-04335A24

Вентилятор JED-04335A24
Производитель: JYS (Тайвань)
Вентиляторы поперечного потока JED-04335A24 создают широкий равномерный направленный воздушный поток посредством тангенциального вентиляторного колеса. Применяются в качестве вентиляторного узла воздушных завес, для вентиляции и охлаждения требуемых объектов, в т.ч. микросхем, установленных в оборудовании.
По заказу потребителя возможна модификация вентилятора.
МодельJED-04335A24
Напряжение питания24В пост. тока
Номинальный ток0,5 А
Стартовое напряжение< 8 В
Скорость вращения крыльчатки2600 об/мин
Стат. давление2,0 мм вод. ст.
Макс. воздухопоток3,2 м3/мин
Шум47 дБ(А)
Ширина воздушного потока, размер А360 мм
Монтажный размер B370 мм
Длина, размер C414 мм
Вес0,4 кг

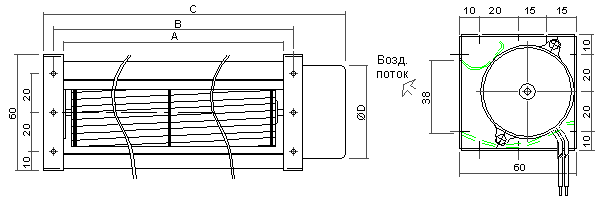

Размеры

размеры тангенциального вентилятора JED-043

Характеристические кривые

параметры вентилятора JED-04335

Технические параметры базовых моделей

Модель Размеры, мм Ток, А Номинальное напряжение , V Скорость, об/мин Стат. давление, mmAq Макс. воздушный поток, m3/min Шум, dB Вес, г
A B C D
JED-04309A12 98 108 133 31 0.26 12 2800 1.0 1.0 37 210
JED-04309A24 0.18 24 2800 1.0 1.0 37
JED-04315A12 160 170 195 38 0.30 12 2500 1.2 1.4 38 280
JED-04315A24 0.17 24 2500 1.2 1.4 38
JED-04319A12 198 208 234 38 0.40 12 2700 1.6 2.3 43 300
JED-04319A24 0.35 24 2700 1.6 2.3 43
JED-04324A12 250 260 324 48 0.67 12 2900 1.8 2.7 45 400
JED-04324A24 0.47 24 2900 1.8 2.7 45
JED-04329A12 300 310 364 48 0.70 12 2800 1.9 2.9 45 440
JED-04329A24 0.43 24 2800 1.9 2.9 45
JED-04335A12 360 370 414 48 0.75 12 2600 2.0 3.2 47 480
JED-04335A24 360 370 414 48 0.50 24 2600 2.0 3.2 47 480

Маркировка и код заказа

J  E  D − 040  19  A  12Q − 3B
Подшипники
S - скольжения, 3шт
3B - шариковые, 3шт
Скорость/исполнение
Q - с уменьшенным уровнем шума
Напряжение питания
12 - 12Vdc; 24 - 24Vdc
Расположение электродвигателя
A − справа
B − слеварасположение мотора слева
Длина вентиляторного колеса, см
Диаметр вентиляторного колеса, мм
Тип электродвигателя
С - двигатель переменного тока
D - двигатель постоянного тока
не указано - с расщепленными полюсами, АС
Исполнение корпуса
Вентилятор тангенциальный
