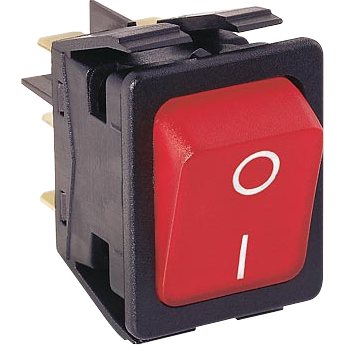

Выключатель C6053ALNAE

Выключатель C6053ALNAE
Производитель: Arcolectric (Англия)
Брызгозащищенный переключатель серии 6050 соответствует классу защиты IP44. Токоведущие части переключателя выполнены из медного сплава, контакты - сплав серебра. Корпус и клавиша выполнены из материала Nylon 6.6 UL94V2 T125, подсвечиваемая часть клавиши из материала Polycarbonate. Для увеличения класса защиты до IP65 необходимо установить брызгозащитный колпачок F1026 и фиксирующую рамку F1025.
Возможно изготовление под заказ партии переключателей с другим цветом корпуса и/или клавиши.

Технические параметры

Номинальный ток (по методике стандарта ENEC15)16(4) 250VAC T125, 10 A 400VAC
Номинальный ток (по методике стандартов CSA, UL)20A 277VAC, 250Vac 1½hp, 125Vac 1hp
Контактный зазор3мм
Пусковой ток в соответствии с EN61058-1 (для переключателей c фиксацией)150A
Электрический ресурс>10000 срабатываний
Сопротивление изоляции>20MOm
Диэлектрическая прочность между разомкнутым контактом> 1000B
Диэлектрическая прочность между полюсами> 3000B
Диэлектрическая прочность между токоведущими частями и металлом /при монтаже на металлической панели/> 4000B
Толщина панели (на которой монтируется переключатель)0.75÷2.5мм

Размеры и устройство переключателя

C6053 размеры выключателя
splashproof

Токоведущие части защищены от влаги. Капли которые могут попасть в переключатель выйдут через отверстия в корпусе переключателя

Таблица выбора переключателя

Терминал Функциональность
С
6.3x0.8

H
4.8x0.8

S
Screw & Clamp
не применяется для переключателей с тремя контактами в любом из полюсов
Сертификаты в зависимости от функции переключателя различны
6050 ON-OFF
6059  ON-OFF
без фиксации*
изолированный индикатор
6051 ON-OFF
без фиксации*
6060  ON-ON
6052 ON-OFF
без фиксации*
6061  ON-ON
без фиксации*
6053 ON-OFF
индикатор
6066  ON-ON
без фиксации*
6054 ON-OFF
без фиксации*
6067  ON-ON
индикатор
6055 ON-OFF
без фиксации*
6068  ON-ON - 1й полюс
ON-OFF - 2й с индикатором
6056 ON-OFF
изолированный индикатор
6090  ON-OFF - 1й полюс
ON-OFF - 2й с индикатором
6057 ON-OFF
изолированный индикатор
6091  ON-OFF
без фиксации*
индикатор
6058 ON-OFF
индикатор
6092  ON-OFF - 1й полюс
ON-ON - 2й полюс
индикатор
Клавиша Корпус Опции
 A  Сглаженные линии
 матированная поверхность
sofline

 A  Сглаженные линии
 матированная подсвечиваемая поверхность
softline
 P  Индикаторное окошко
 матированная поверхность
Вырез в панели Фланец
 L  двухполюсной переключатель
матированная поверхность
Double pole
 L  сдвоенные переключатели
матированная поверхность
Double pole
Поверхность - стандартно матированная поверхность;
Цвет - при заказе на изготовление партии переключателей можно запросить любой цвет;
Надпись на клавише - выберете из представленных ниже или закажите свою;
Напряжение питания электролампы - возможно указать при заказе партии переключателей;
Брызгозащитный колпачок (разработан для IP65 исполнения)
cover F1026
6050 серия имеет брызгозащищенное исполнение, для повышения уровня защиты возможно установить спец. колпачок. Однако это уменьшает толщину панели (на которой монтируется выключатель) до 2мм. Для заказа колпачка добавьте букву G после типа корпуса. Возможен заказ уплотнительной шайбы W42 однако это сокращает толщину панели до 1,2мм. Защитные колпачки не подходят для переключателей без фиксации;
Уровень защиты IP - возможно изготовление под заказ;
Перемычка P1067 - для соединения параллельных полюсов выключателя.

* Без фиксации - означает, что контакты переключателя вернутся в исходное состояние после прекращения воздействия на клавишу переключателя.
