Переключатель поворотный XK-2

Переключатель поворотный XK-2
Переключатель поворотный XK-2 представляет собой универсальное четырехпозиционное устройство. Каждая позиция переключается пластиковой осью шагом в 30°.
Возможные области применения: тепловые завесы, тепловентиляторы, и т.д.
Материал корпуса переключателя - PA66.
Контакты - Tab 250 (6.3x0.8).
Крепление винтами М2,5.

Технические параметры

Номинальный коммутируемый ток15А
Номинальное коммутируемое напряжение250В АС
Сопротивление контактов≤ 50мОм
Сопротивление изоляции≥ 100МОм (при 500В DC)
Диэлектрическая прочность1000В АС при 25°C
Рабочая температура-20°C...+70°C
Механическая долговечность15000 циклов
Момент вращения0.5 … 1.5 кгс·см

Размеры

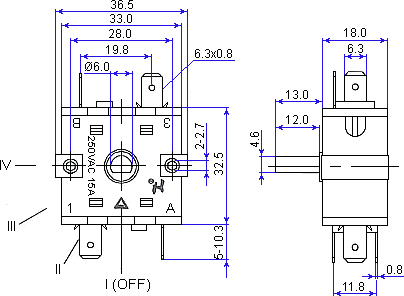

Размеры роторного переключателя XK-2

Схема переключения

Схема переключения поворотного переключателя XK-2
