Выключатель C3900BA

Выключатель C3900BA
Производитель: Arcolectric (Англия)

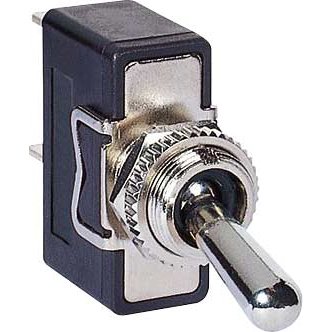

Однополюсный тумблерный переключатель серии C3900BA. Токоведущие части переключателя выполнены из медного сплава, контакты - сплав серебра. Корпус выполнен из материала Nylon 6.6 T85.
Номинальный ток 16(4)А 250VAC.

Таблица выбора переключателя

ТерминалФункциональностьАктуаторКорпусОпции
C

6.3x0.8
3900
 ON-OFF
B
A
однополюсный

Сальниковое уплотнение M539
материал резина. Актуатор виден
защитный колпачок M539

Колпачок M1080
материал EPDM.
защитный колпачок M1080

колпачки имеют внутреннюю нейлоновую гайку

Площадка P232 с индикацией положения
площадка P232

Фиксирующие гайки
из никелированной латуни
задняя гайка:

передняя гайка:
3901
 ON-OFF
без фиксации
3902
 ON-ON
без фиксации
3910
 ON-ON
3911
 ON-ON
без фиксации
3920
 ON-OFF-ON µ
3921
 ON-OFF-ON µ
(без фиксации с
одной стороны)
3922
 ON-OFF-ON µ
(без фиксации
с обоих сторон)
Контактный зазор - 3мм, кроме переключателей помеченных символом µ.

Технические параметры

Европейский сертификат ENEC05
   номинальный ток переключателя C3900BA16(4)А 250VAC T85
   номинальный ток, остальные переключатели10(4) 250VAC T85
Канадский (CSA) сертификат и UL сертификат
   номинальный ток, для переключателей ON-OFF20А 125/277VAC
   номинальный ток, остальные переключатели16A 125/ 250VAC
Максимальный пусковой ток в соответствии с EN61058-185A
Электрический ресурс>10000 срабатываний
Сопротивление изоляции>20MOm
Диэлектрическая прочность:
   между разомкнутым контактом> 1000B
   между полюсами> 3000B
   между токоведущими частями и металлом (при монтаже на металлической панели)> 4000B

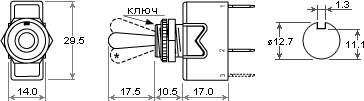

Размеры

размеры переключателя C3900BA
