Материал:
Корпус вилки изготовлен из пластмассы Polyamide 6. Основные характеристики этого материала:
- ударопрочность;
- хорошие изоляционные свойства;
- износостойкость;
- сопротивление к химическим воздействиям;
- стойкость против атмосферных воздействий;
- не содержит в составе кадмия и галогенов.
Контакты:
Контакты изготовлены из медно-цинкового сплава. Основные параметры:
- высокая электропроводимость - 15м/(Ом·мм2);
- высокая коррозостойкость. Область применения: промышленная атмосфера, сельское хозяйство и т.д.;
- контакты с никелевым покрытием с повышенной коррозостойкостью к морской воде, пару, сероводороду, маслу.
Температура эксплуатации:
Номинальная температура эксплуатации: -25°C ÷ +40°C.
Возможно изготовление изделия под заказ, если вам требуется другой температурный диапазон.
Маркировка и коды заказа
| 0 | 3 | 5 | − | 6 | v | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Материал контактов | |||||||||||||||||
| медно-цинковый сплав; v - никелированные контакты |
|||||||||||||||||
| Положение контакта заземления | |||||||||||||||||
| 2, 4, 6, 7, 9, 10 (см. ниже) | |||||||||||||||||
| Количество контактов | |||||||||||||||||
| 3, 4, 5 | |||||||||||||||||
| Номинальный ток | |||||||||||||||||
| 3 - 63 ампера 4 - 125 ампер |
|||||||||||||||||
Номенклатура вилок серии "Power Twist" IP67
| Номинальный ток |
Кол-во контактов |
110V~
50/60Hz 4h |
230V~
50/60Hz 3p=6h 4p+5p=9h |
400V~
50/60Hz 3p=9h 4p+5p=6h |
400V~
50/60Hz 7h |
>50-500V~
100-300Hz 10h |
>50-500V~
301-350Hz 2h |
| 63 | 3 | 033-4 | 033-6 | 033-9 | 033-7 | 033-10 | 033-2 |
| 033-4v | 033-6v | 033-9v | 033-7v | 033-10v | 033-2v | ||
| 63 | 4 | 034-4 | 034-9 | 034-6 | 034-7 | 034-10 | 034-2 |
| 034-4v | 034-9v | 034-6v | 034-7v | 034-10v | 034-2v | ||
| 63 | 5 | 035-4 | 035-9 | 035-6 | 035-7 | 035-10 | 035-2 |
| 035-4v | 035-9v | 035-6v | 035-7v | 035-10v | 035-2v |

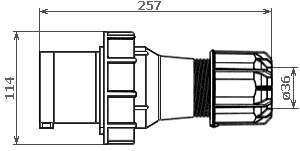

Размеры
Положение заземляющего контакта и цвета корпуса в зависимости от рабочих напряжений
Примеры позиции заземляющего контакта. Вид спереди вилки
5p - 5 полюсов (контактов)
6h - положение PE контакта 6 часов
6h - положение PE контакта 6 часов
4p - 4 полюса (контактов)
9h - положение PE контакта 9 часов
9h - положение PE контакта 9 часов
