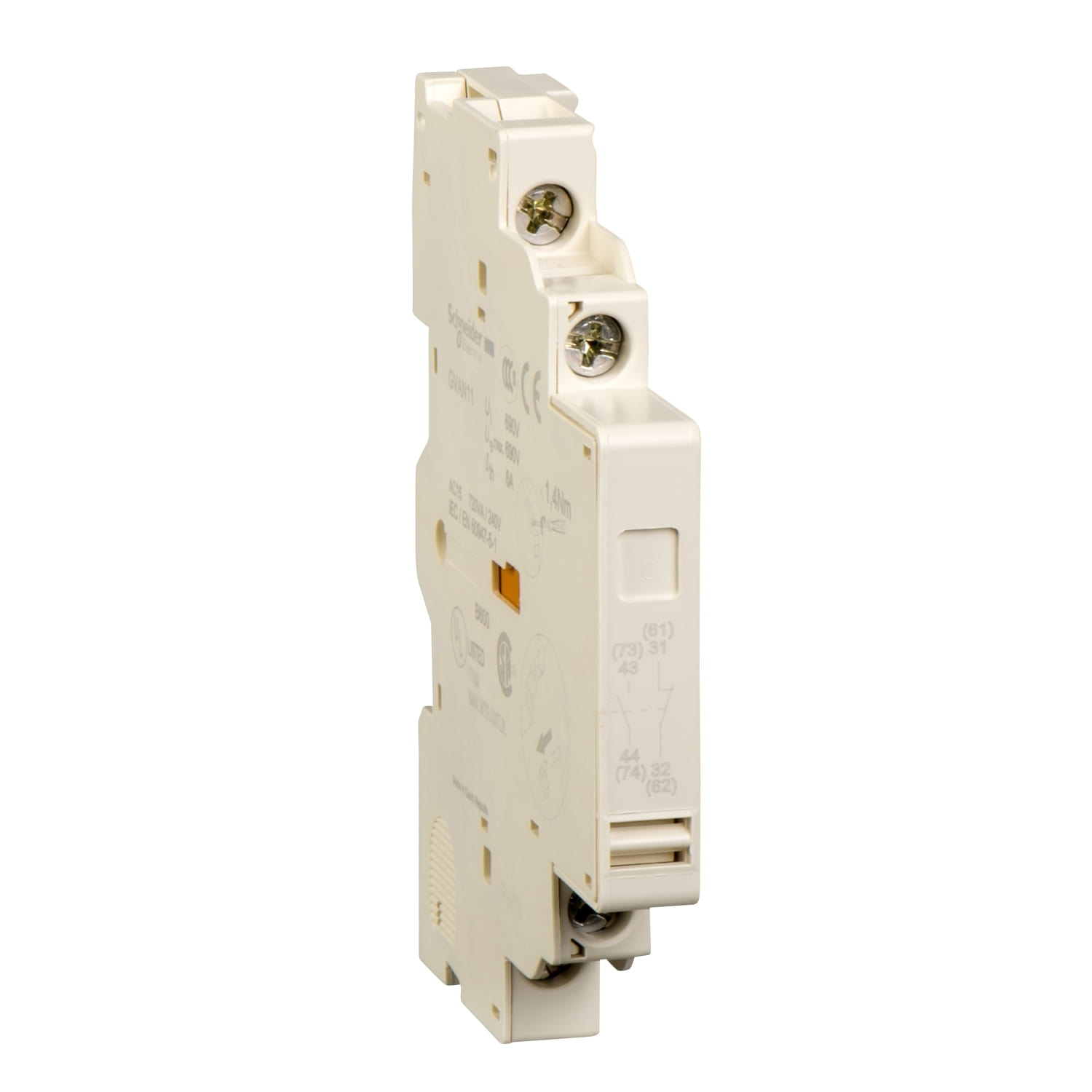

Дополнительные контакты мгновенного действия GVAN11 для серии TeSys GV2, GV3

Артикул: 003.002.172
GVAN11 НО+НЗ дополнительные контакты мгновенного действия
Производитель: Schneider Electric
Штрихкод: 3389110343489
Применим с сериями GV2, GV3. Устанавливается на левой стороне автоматического выключателя.
Номинальное рабочее напряжение: при переменном токе 48...690 В, при постоянном токе 24...240 В.
390.00₽
 шт

Основные характеристики

Семейство продуктовTeSys
Краткое название устройстваGVAN
Тип устройства или его аксессуаровБлок вспомогательных контактов
Совместимость изделийGV2L
GV2LE
GV2ME
GV2P
GV2RT
GV3L
GV3P
Место монтажаЛевая сторона
Конфигурация главных контактов1 Н.О. + 1 Н.З.
Присоединение проводниководножильный провод: 2 х 1...2,5 мм2 / 1 x 1...2,5 мм2
гибкий провод без наконечника: 2 х 0,75...2,5 мм2 / 1 x 0,75...2,5 мм2
гибкий провод с наконечником: 2 х 0,75...1,5 мм2 / 1 x 0,75...1,5 мм2

Дополнительные характеристики

Номинальное напряжение изоляции Ui690 В (в соответствии IEC 60947-1)
600 В (в соответствии CSA C22.2 № 14)
600 В (в соответствии UL 508)
Номинальное рабочее напряжение Ue48...690 В переменный ток
24...240 В постоянный ток
Условный тепловой ток на открытом воздухе Ith6 А
Типы реализуемых защитАвтом. выкл. GB2CB... номинальн. в соответсвии с рабочим током для Ue <= 415 В
Предохранитель gG <= 10 А
Механическая износостойкость100 000 циклов
Минимальный коммутируемый ток5 мА
Минимальное коммутируемое напряжение17 В
Номинальная рабочая мощность, В·А300 В·А при 48 В AC-15 - электрическая устойчивость: 100000 циклы
400 В·А при 690 В AC-15 - электрическая устойчивость: 100000 циклы
500 В·А при 110...127 В AC-15 - электрическая устойчивость: 100000 циклы
500 В·А при 500 В AC-15 - электрическая устойчивость: 100000 циклы
650 В·А при 440 В AC-15 - электрическая устойчивость: 100000 циклы
720 В·А при 230...240 В AC-15 - электрическая устойчивость: 100000 циклы
850 В·А при 380...415 В AC-15 - электрическая устойчивость: 100000 циклы
Номинальная рабочая мощность, Вт120 Вт при 240 В DC-13 - электрическая устойчивость: 100000 циклы
140 Вт при 110 В DC-13 - электрическая устойчивость: 100000 циклы
140 Вт при 24 В DC-13 - электрическая устойчивость: 100000 циклы
180 Вт при 60 В DC-13 - электрическая устойчивость: 100000 циклы
240 Вт при 48 В DC-13 - электрическая устойчивость: 100000 циклы
Момент затяжки<= 1.4 Н-м - винтовой зажим
Характеристики окружающей средыНормальные окружающие условия
