Автоматический выключатель GV2ME32

Автоматический выключатель GV2ME32
Производитель: Schneider Electric
Штрихкод: 3389110343298
Трехполюсный автоматический выключатель с комбинированными расцепителями GV2ME32 предназначен для управления и защиты электродвигателей, в соответствии со стандартами МЭК 60947-2 и МЭК 60947-4-1.
Включение и отключение осуществляется кнопками управления.
Цена по запросу

Характеристики

Технические параметры
Количество полюсов3
Тип расцепителятеплоэлектромагнитный
Категория примененияA в соответствие с МЭК 60947-2
AC-3 в соответствие с МЭК 60947-4-1
Номинальное рабочее напряжение (Ue)690В АС, 50/60Гц в соответствие с МЭК 60947-2
Номинальное напряжение600В АС, 50/60Гц в соответствие с CSA C22-2 №14, в соответствие с UL508
Номинальное напряжение изоляции (Ui)690В в соответствие с МЭК 60947-2
Номинальное выдерживаемое импульсное напяжение (Uimp)6кВ в соответствие с МЭК 60947-2
Мощность, рассеиваемая одним полюсом2,5Вт
Мощность двигателя15кВт при 400...415В АС
18,5кВт при 500В АС
22кВт при 690В АС
Условный тепловой ток на открытом воздухе (Ith)32А в соответствие с МЭК 60947-4-1
Номинальный ток (In)32А
Диапазон уставок тепловой защиты24-32А в соответствие с МЭК 60947-4-1
Ток срабатывания электромагнитного расцепителя416А
Отключающая способность (Icu)50кА при 230...240В
10кА при 400...415В
6кА при 440В
4кА при 500В
3кА при 690В
Номинальный ток отключения (Ics)100% от Icu при 230...240В
50% от Icu при 400...415В
50% от Icu при 440В
75% от Icu при 500В
75% от Icu при 690В
Механическая долговечность100 000 циклов
Электрическая долговечность для АС-3 при 440В, In/2100 000 циклов
Максимальное количество коммутаций25 циклов/ч
Режим работынепрерывный
Характеристики окружающей среды
Степень защитыIP20 в соответствие с МЭК 60529
Рабочая температура окружающего воздуха-20°C...+60°C (открытое исполнение)
-20°C...+40°C (в оболочке)
Температура хранения-40°C...+80°C
Огнестойкость960°C в соответствие с МЭК 60695-2-1
Рабочая высота над уровнем моря≤ 2000м
Стойкость к ударному воздействию30gn - 11мс в соответствие с МЭК 60068-2-27
Вибростойкость5gn (50...150Гц) в соответствие с МЭК 60068-2-6
Чувствительность к обрыву фазыда в соответствие с МЭК 60947-4-1
Стойкость к механическим ударам0,5Дж
Монтажные характеристики
Монтажное положениевертикальный монтаж
Монтажная опораплата или DIN рейка
Присоединение проводов к винтовым клеммам2×1...6мм2 жесткий провод
2×1,5...6мм2 гибкий провод без наконечника
2×1...4мм2гибкий провод с наконечником
Момент затяжки1,7Н·м
Присоединение проводов к пружинным клеммам2×1...6мм2 жесткий провод
2×1,5...4мм2 гибкий провод без наконечника

Размеры

Основные размеры
Расстояние до токоведущих частей X1=40мм для Ue≤ 690В

Принципиальная схема

Принципиальная схема

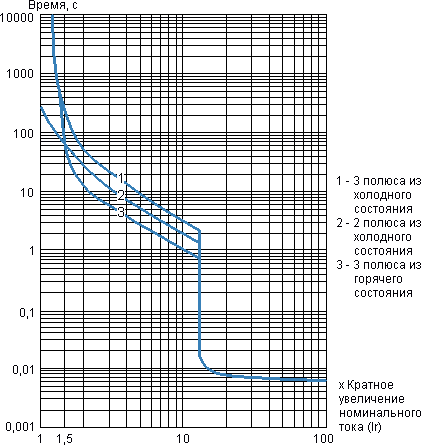

Кривые отключения

Среднее время срабатывания при 20°C в зависимости от увеличения установленного тока
Кривые отключения
