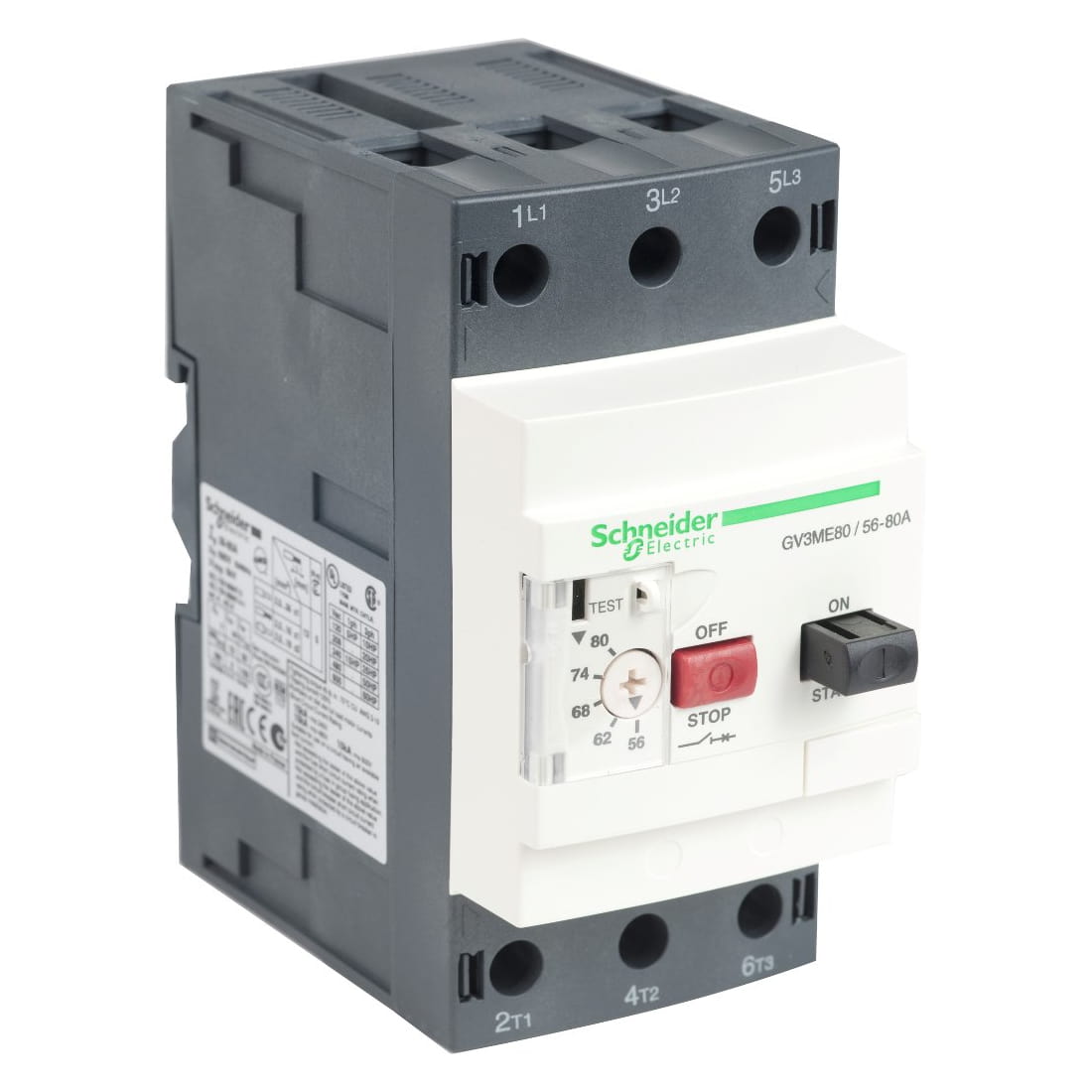

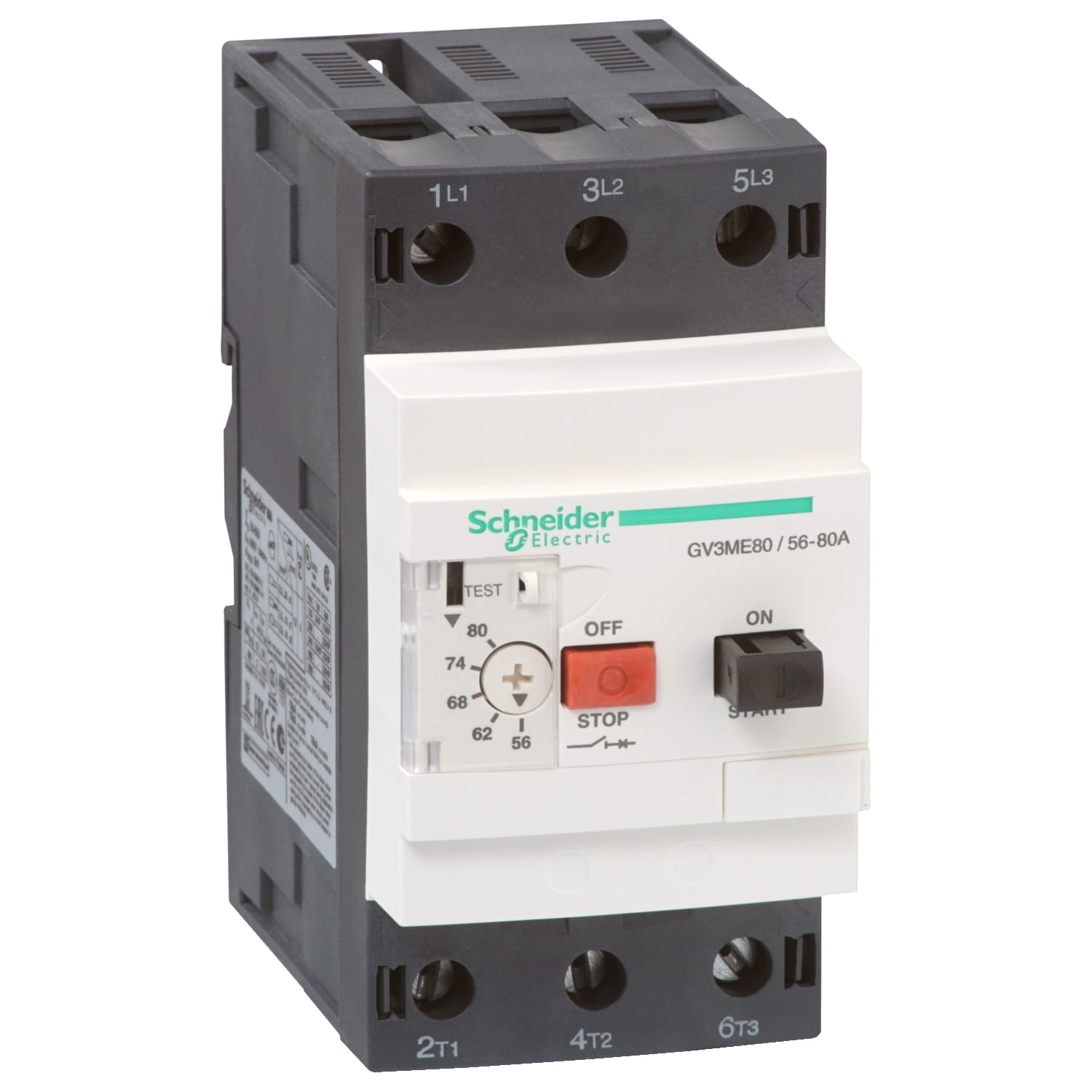

Автоматический выключатель GV3ME80 56-80А

Артикул:
003.002.176

Производитель: Schneider Electric

Штрихкод: 3389110376166

Трехполюсный автоматический выключатель GV3ME80 с теплоэлектромагнитным расцепителем специально предназначен для управления и защиты электродвигателей в соответствие со стандартами МЭК 60947-2 и 60947-4-1.
Выключатель оборудован зажимами с винтами BTR (с внутренним шестигранником), которые затягиваются торцевым ключом No4. Новая запатентованная технология присоединения Everlink обеспечивает постоянное качество зажима кабелей.
Включение и отключение осуществляется вручную кнопками управления. Отключение также может производиться автоматически в результате срабатывания теплоэлектромагнитного расцепителя или дополнительного устройства защиты от перенапряжения.

В настоящий момент приостановлены поставки в РФ
Товар на замену: Автоматический выключатель TeSys GV3P73

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys GV3
Тип продукта	Автоматический выключатель
Краткое название устройства	GV3ME
Область применения	Двигатель
Технология расцепителя	Термомагнитный

Дополнительные характеристики

Описание полюсов	3P
Тип сети	Переменный ток
Категория применения	AC-3 в соответствии с IEC 60947-4-1 Категория А в соответствии с МЭК 60947-2
Частота сети	50/60 Гц в соответствии с IEC 60947-4-1
способ установки	35 мм симметричная DIN-рейка: закреплены Панель: привинченный (with 2 x M4 screws)
рабочее положение	Любое положение
мощность двигателя, кВт	37 кВт в 400/415 В переменный ток 50/60 Гц 55 кВт в 690 В переменный ток 50/60 Гц 45 кВт в 500 В переменный ток 50/60 Гц
Отключающая способность	100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА Icu в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 4 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 2 кА Icu в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)	100 % в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 % в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 60 % в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Тип управления	Кнопка
[In] номинальный ток	80 А
thermal protection adjustment range	56…80 А
Ток срабатывания электромагнитного расцеп	1040 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Ith] условный тепловой ток на открытом воздухе	80 А в соответствии с IEC 60947-4-1
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЭК 60947-2
Мощность, рассеиваемая одним полюсом	8 Вт
Механическая износостойкость	30000 циклы
Электрическая износостойкость	30000 циклы для AC-3 в 440 В
Максимальная частота коммутации	25 цикл/ч
Стандартное применение	Непрерывная в соответствии с IEC 60947-4-1
момент затяжки	5 Н-м в винтовой зажим
Чувствительность к обрыву фазы	Да в соответствии с IEC 60947-4-1
Высота	120 мм
Ширина	61,2 мм
Глубина	113 мм
масса продукта	0,7 кг

Условия эксплуатации

Стандарты	EN/МЭК 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Сертификаты	UL CSA LROS (Lloyds register of shipping)
Защитное исполнение	TC
Степень защиты IP	IP20 в соответствии с МЭК 60529
степень защиты IK	IK04
Рабочая температура окружающей среды	-20…60 °C
Температура окружающей среды при хранении	-40…80 °C
Огнестойкость	960 °C в соответствии с IEC 60695-2-1
Рабочая высота	3000 м

Размеры

Расстояние до токоведущих частей X1=40мм для U_e≤ 500В
и X1=50мм для U_e≤ 690В

Принципиальная схема

Кривые отключения

Среднее время срабатывания при 20°C в зависимости от увеличения установленного тока
Кривые отключения для автоматического выключателя серии GV3ME80
