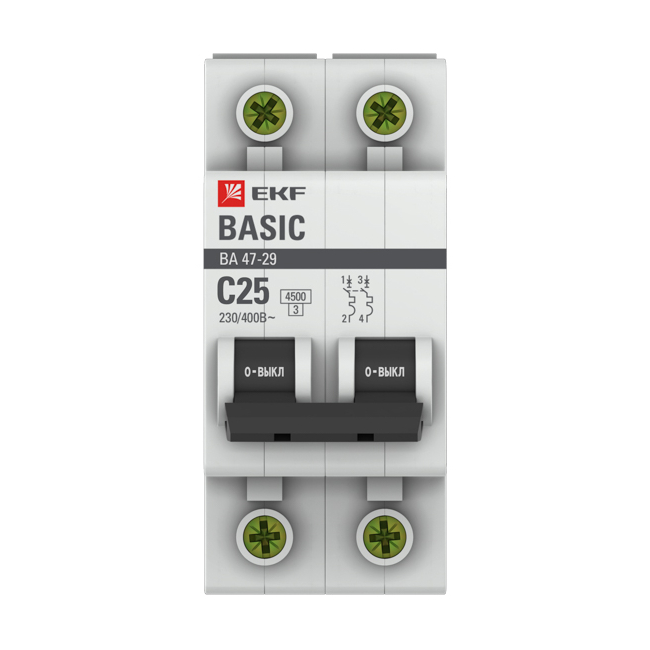

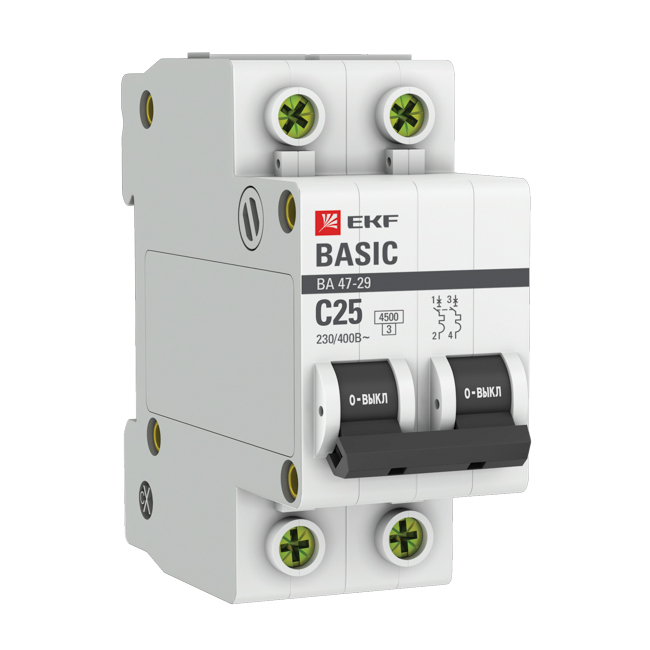

Автоматический выключатель ВА47-29 2Р 25А (C) 4.5кА EKF mcb4729-2-25C

Артикул: 003.060.029
  • photo 3
  • photo 4
  • photo 5
  • photo 6
Автоматический выключатель ВА47-29 EKF mcb4729-2-25C
Производитель: EKF
Автоматический выключатель ВА47-29 EKF mcb4729-2-25C применяется в промышленных, коммерческих, административных и жилых зданиях. Является механическим коммутационным аппаратом и применяется для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий.
Основные характеристики:
− номинальный ток - 25А
− кривая отключения - C
− двухполюсное исполнение
− отключающая способность - 4.5кА.
200.00₽
 шт

Особенности

  • Надежный и проверенный конструктив.
  • Качество соответствует мировым стандартам.
  • Экономия бюджета 10-50% по сравнению с европейскими брендами.
  • Возможна коммутация алюминиевым и медным проводом.

Технические характеристики

ПроизводительEKF
СерияBasic
Серия продукцииВА47-29
Код по каталогу изготовителяmcb4729-2-25C
Количество полюсов2
Характеристики срабатывания электромагнитного расцепителяC
Номинальный ток25 А
Номинальная отключающая способность4.5 кА
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В2.6 кА
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В4.5 кА
Номин. (расчетное) напряжение400В 50Гц
Соответствие стандартамГОСТ IEC 60898-1
Климатическое исполнениеУХЛ4
Степень защитыIP20
Степень защиты аппарата в модульном шкафуIP40
Коммутационная износостойкость6000 циклов
Механическая износостойкость20 000 циклов
Сечение подключаемого проводаот 1 до 25 мм2
Диапазон рабочих температурот -10 до +50 °C
Момент затяжки2.5 Н*м
Номинальное фазное напряжение частотой 50 Гц240 В
Номинальное линейное напряжение частотой 50 Гц415 В
Время срабатывания при коротком замыкании, не более0.01 сек.
Категория примененияА
Одновременное отключение нейтрали (N)да
Подходит для скрытого монтажа (заподлицо)нет
Класс токоограничения3
Категория перенапряжения3
Степень загрязнения2
Установкав настенном щите или напольном шкафу на DIN-рейку
Положение в пространствена вертикальной плоскости вертикальное или горизонтальное
Габаритные размеры36 х 80 х 75 мм
Масса нетто0.2 кг

Размеры выключателя

Размеры выключателя ВА47-29

Схема подключения

Кривая отключения

Кривая отключения B

Номенклатура автоматических выключателей серии ВА47-29 BASIC по каталогу EKF

Номинальный ток, А Мощность рассеивания, Вт Кривые отключения
B C B C B C
1-полюсные 2-полюсные 3-полюсные
6 3 mcb4729-1-06-B mcb4729-1-06C mcb4729-2-06-B mcb4729-2-06C mcb4729-3-06-B mcb4729-3-06C
10 3.5 mcb4729-1-10-B mcb4729-1-10C mcb4729-2-10-B mcb4729-2-10C mcb4729-3-10-B mcb4729-3-10C
16 4.5 mcb4729-1-16-B mcb4729-1-16C mcb4729-2-16-B mcb4729-2-16C mcb4729-3-16-B mcb4729-3-16C
20 4.5 mcb4729-1-20-B mcb4729-1-20C mcb4729-2-20-B mcb4729-2-20C mcb4729-3-20-B mcb4729-3-20C
25 6 mcb4729-1-25-B mcb4729-1-25C mcb4729-2-25-B mcb4729-2-25C mcb4729-3-25-B mcb4729-3-25C
32 7.5 — mcb4729-1-32C — mcb4729-2-32C — mcb4729-3-32C
40 9 — mcb4729-1-40C — mcb4729-2-40C — mcb4729-3-40C
50 13 — mcb4729-1-50C — mcb4729-2-50C — mcb4729-3-50C
63 13 — mcb4729-1-63C — mcb4729-2-63C — mcb4729-3-63C

Маркировка автоматических выключателей BASIC EKF

1P  10A  (B)  4.5kA   ВА47-29
Серия
Номинальная отключающая способность, кА
Тип характеристики отключения
Номинальный ток нагрузки, А
Количество полюсов
