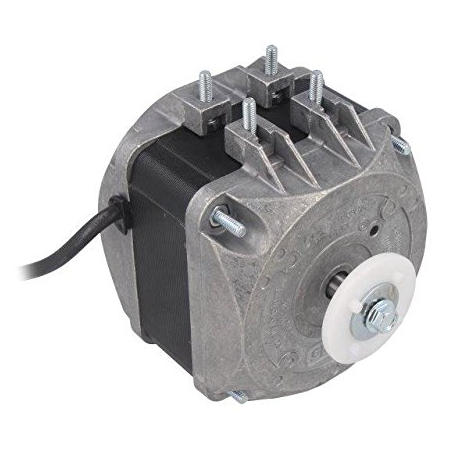

Электродвигатель M4Q045-DA01

Электродвигатель M4Q045-DA01
Производитель: ebm-papst (Германия)
Квадратный двигатель с расщепленными полюсами M4Q045-DA01 соответствует требованиям стандарта EN60335.
Область применения: установка в тепловентиляторы, холодильные устройства, испарители, влагопоглотители и т.д.
Входная мощность электродвигателя 70Вт, выходная - 18Вт.
Максимальная производительность при использовании с крыльчаткой Ø254/34° - 1070м3/ч.
Температура эксплуатации -30°С..+50°С. Срок службы более 20 000 часов.

Характеристики электродвигателя

Тип двигателяоднофазный, 4 расщепленных полюса
Входная мощность70 Вт
Выходная мощность (на валу)18 Вт
Напряжение питания220...240В ~ 50Гц
Номинальная скорость вращения с крыльчаткой1300 об/мин
Клас изоляцииB
Степень защитыIP42
Защита двигателяимпеданс защита
Температура эксплуатации-30°C...+50°C
Тип подшипникаподшипник скольжения
Установкагоризонтальная
Срок службы> 20 000 ч

Размеры двигателя

Основные размеры двигателя M4Q045

Модельный ряд вентиляторов M4Q045

Модель Напряжение, В Входная мощность, Вт Выходная мощность, Вт Ток, А Скорость вращения, об/мин Рекомендуемые крыльчатки Размеры, мм
A B C D
M4Q045-BD01 220...240В 50Гц 29 5 0.19 1300 Ø154 / 22°-34° 76 15 13 43.5
Ø172 / 22°-34°
Ø200 / 22°-28°
M4Q045-CA01 220...240В 50Гц 31 7 0.20 1300 Ø200 / 22°-34° 82 15 19 43.5
Ø230 / 22°
M4Q045-CA03 220...240В 50Гц 36 10 0.25 1300 Ø230 / 22°-34° 82 15 19 43.5
Ø254 / 22°
M4Q045-CF01 220...240В 50Гц 60 16 0.42 1300 Ø254 / 22°-28° 87 15 24 43.5
M4Q045-DA01 220...240В 50Гц 70 18 0.48 1300 Ø254 / 22°-34° 93 15 30 54
Ø300 / 22°
M4Q045-EA01 220...240В 50Гц 90 25 0.62 1300 Ø300 / 22°-28° 103 16 39 59
M4Q045-EF01 220...240В 50Гц 110 34 0.75 1300 Ø300 / 22°-34° 125 33 44 79

Размеры двигателя

Основные размеры двигателя M4Q045
