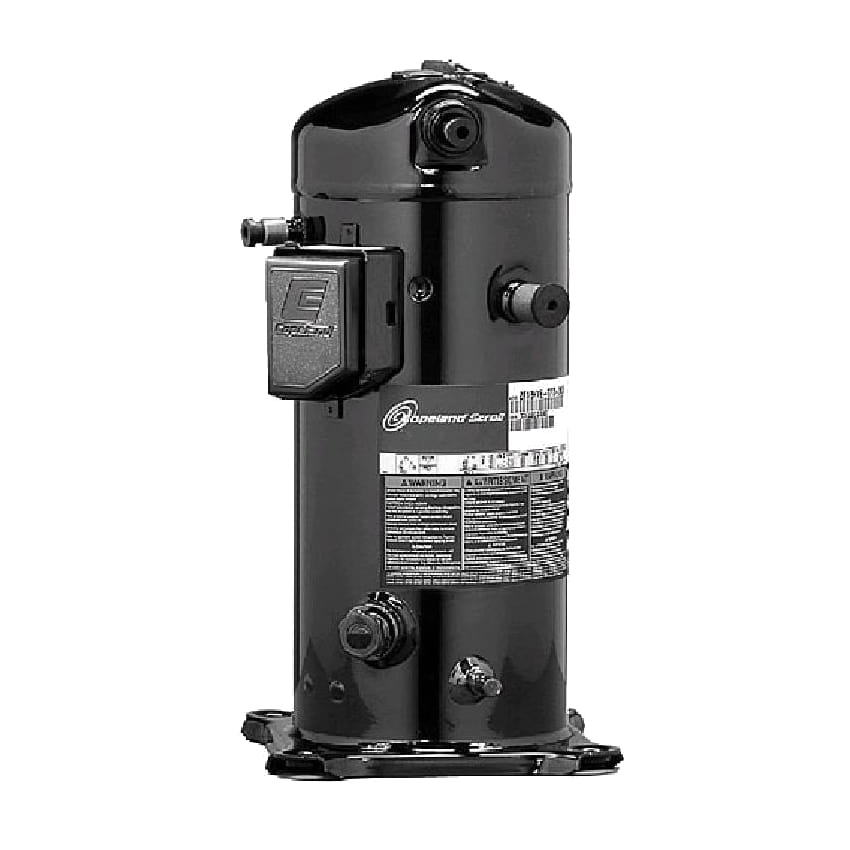

Компрессор спиральный ZB19KCE-PFJ-551 Copeland

Компрессор спиральный ZB19KCE-PFJ-551 Copeland
Производитель: Copeland
Компрессор спиральный ZB19KCE-PFJ-551 серии ZB Copeland Scroll применяется в холодильной технике, оптимально подходит для использования в конденсаторных агрегатах, компактных системах охлаждения или специальных рабочих блоках.
− Cреднетемпературный режим.
− Напряжение питания 220-240В, 1-фаза, 50Гц.
− Может работать на хладагентах R407A/F/C, R448A/R449A, R404A, R134a, R450A и R513A.
− Объемная производительность 6.8м³/ч.
Цена по запросу
Преимущества и особенности:
  • Осевое и радиальное согласование спиралей Copeland Scroll, обеспечивающее превосходные показатели надежности и эффективности.
  • Широкий рабочий диапазон с температурой конденсации до 10°C, быстрое понижение температуры.
  • Высокий показатель сезонной энергоэффективности, так как спирали компрессора имеют конструкцию, специально адаптированную к условиям, в которых оборудование работает большую часть времени.
  • Небольшой вес и компактные размеры – компрессоры этой серии наполовину легче аналогичных полугерметичных компрессоров.
  • Низкий уровень шума, а также возможность установки дополнительного шумозащитного кожуха, позволяющего снизить уровень звукового давления на 10 дБА.
  • Одна модель для нескольких хладагентов: R407A/F/C, R448A/R449A, R404A, R134a, R450A и R513A.

Технические характеристики

МодельZB19KCE-PFJ-551
Тип компрессораспиральный герметичный компрессор
Температурный режимсреднетемпературный
Область примененияхолодильная техника
Разрешена эксплуатация на хладагентахR407A/F/C, R448A/R449A, R404A, R134a, R450A и R513A
Объемная производительность, м³/ч6.8
Заправка маслом, л1.5
Марка и тип маслаEmkarate RL32-3MAF синтетическое полиэфирное
Питающее напряжение220-240 В, 1-фаза, 50 Гц
Максимальный рабочий ток, А12
Габаритные размеры (длина×ширина×высота), мм242x242x369
Диаметр патрубка всасывания, дюйм1 1/4
Диаметр патрубка нагнетания, дюйм1
Масса нетто, кг27

Маркировка холодильных компрессоров Copeland

Z S 30K 4 E  -  TFD  -  551
Версия корпуса
 551: Соединения под гайку Роталок, смотровое стекло, клапан Шредера для заправки маслом и его дренажа, термостат на линии нагнетания.
 556: Соединения под гайку Роталок, смотровое стекло, клапан Шредера для заправки маслом и его дренажа, термостат на линии нагнетания и вентиль DTC. (Только компрессоры ZF).
Версия электродвигателя
Тип масла
E: полиольэфирное масло (ПЭМ)
отсутcтвие: минерaльнoe
Разновидности моделей
Номинальная холодопроизводительность [BTU/h] при 60Hz и условиях ARI с использованием коэффициента "K" для 1000 и "M" для 10 000
Температурный режим
 S = высокая/средняя температура кипения
 F = низкая температура кипения
 B = высокая/средняя температура кипения
Семейство компрессоров
Z = спиральные компрессоры

Варианты исполнения корпусов спиральных компрессоров Copeland

Серия Версия корпуса Модели Описание Стандартная поставка
ZR -522 ZR18...ZR81 патрубки: пайка
смотровое стекло: нет
тандемизация: нет
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
ZR90...ZR190 патрубки: пайка
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
внешняя защита
ZR250...ZR380 патрубки: пайка
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
внешняя защита
ZB -551 ZB15...ZB45 патрубки: резьба
смотровое стекло: да
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
ZB56...ZB114 патрубки: резьба
смотровое стекло: да
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
внешняя защита
ZF -551 ZF13KV...ZF18KV патрубки: резьба
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
ZF24KV...ZF48KV патрубки: резьба
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
внешняя защита
ZF09...ZF18 патрубки: резьба
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
ZF24...ZF48 патрубки: резьба
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
внешняя защита
-556 ZF09...ZF18 патрубки: резьба
смотровое стекло: есть
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
вентиль DTC
ZP -522 ZP23...ZP83 патрубки: пайка
смотровое стекло: нет
тандемизация: нет
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
ZP16...ZP54 патрубки: пайка
смотровое стекло: нет
тандемизация: нет
опоры: 4
монтажные опоры
заправка маслом
встроенная защита
ZP235...ZP385 патрубки: пайка
смотровое стекло: да
тандемизация: да
опоры: 4
монтажные опоры
заправка маслом
внешняя защита

Номенклатура спиральных компрессоров ZB Copeland Scroll

Модель Объемная производительность, м³/ч Версия двигателя/Код Максимальный рабочий ток (А) Размеры (ДxШxВ), мм
1 фаза* 3 фазы** 1 фаза* 3 фазы**
ZB15KCE 5.9 PFJ TFD 12 4 241 x 241 x 369
ZB19KCE 6.8 PFJ TFD 12 6 242 x 242 x 369
ZB21KCE 8.6 PFJ TFD 16 7 243 x 244 x 391
ZB26KCE 10 PFJ TFD 18 8 243 x 244 x 405
ZB29KCE 11.4 TFD 10 246 x 246 x 423
ZB30KCE 11.7 PFJ TFD 26.4 10.3 242 x 242 x 438
ZB38KCE 14.4 PFJ TFD 32 12 242 x 242 x 438
ZB42KCE 16.2 PFJ 35 251 x 246 x 438
ZB45KCE 17.1 TFD 13 242 x 242 x 438
ZB48KCE 18.8 TFD 14 246 x 250 x 442
ZB50KCE 19.8 TFD 14.6 246 x 284 x 480
ZB57KCE 21.4 TFD 15 246 x 256 x 442
ZB58KCE 22.1 TFD 15.6 264 x 284 x 476
ZB66KCE 24.9 TFD 17.5 264 x 284 x 533
ZB76KCE 29.1 TFD 20.4 264 x 284 x 533
ZB95KCE 36.4 TFD 28.2 264 x 285 x 552
ZB114KCE 43.4 TFD 33 264 x 285 x 552
ZB220KCE 87.5 TWM 69 448 x 392 x 715
Модели ZB Summit
ZB66K5E 25.7 TFD 17 280 x 280 x 534
ZB76K5E 28.8 TFD 20 280 x 280 x 534
ZB95K5E 36.4 TFD 28 280 x 280 x 552
ZB114K5E 43.4 TFD 33 280 x 280 x 552

* 1 фаза: 230В / 50Гц
** 3 фазы: 380-420В / 50Гц
