Источник питания 78.12.1.230.1200

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 026.001.001

Производитель: Finder (Италия)

Штрихкод: 8012823375670

Модульный источник питания 78.12.1.230.1200
• Выходное напряжение 12В;
• Мощность 12Вт;
• Винтовые клеммы;
• Соответствие нормам EN 60950-1 и EN 61204-3;
• Установка на DIN рейку.

☎ Цена по запросу

Описание
Маркировка

Технические характеристики

Выходные характеристики
Выходной ток (-20°C … +40°C, вход 230В АС)	1.25 А
Номинальный ток I_n (50°C, для всего рабочего диапазона)	1 А
Номинальное напряжение	12 В
Номинальная мощность	12 Вт
Выходная мощность (-20°C … +40°C, вход 230В АС)	15 Вт
Пиковый ток в течение 3 мс	3 А
Настройка напряжения на выходе	−
Разброс напряжений	< 1%
Пульсация напряжения при полной нагрузке (вход 100В АС)	< 200 мВ
Время задержки при полной нагрузке	< 10 мс на входе 100В АС < 90 мс на входе 260В АС
Входные характеристики
Номинальное напряжение U_n	110 … 240 В АС (50/60Гц) 220 В DC (не поляризованное)
Рабочий диапазон	100 … 265 В АС (50/60Гц) 140 … 370 В DC
Максимальное энергопотребление (при 100В АС, 50Гц)	32 ВА АС 17.2 Вт DC
Энергопотребление в дежурном режиме	< 0,4Вт
Коэффициент мощности	0,53
Максимальное потребление тока (при 88В АС)	0,3А
Максимальный пусковой ток (пик при 265В) в течение 3 мс	10А
Внутренний защитный предохранитель	−
Технические характеристики
КПД (при 230В АС)	87%
Потери мощности	0.4 Вт без нагрузки 2 Вт при номинальном токе
Средняя наработка на отказ	> 400 000 ч
Задержка при включении	< 1с
Электрическая прочность	2500 В АС (класс II) между входом/выходом
Диапазон допустимых температур	-20°C … +60°C
Степень защиты	IP20
Максимальный размер провода	(1х4/2x2.5) мм²одножильный провод (1x12/2x14)AWG одножильный провод (1х4/2x2.5) мм²многожильный провод (1x12/2x14)AWG многожильный провод
Момент завинчивания	0.8 Нм
Длина зачистки провода	9 мм

Графики выходных параметров

Выходной ток при температуре окружающей среды
зависимость выходного тока от температуры

Зависимость пикового тока на выходе от времени

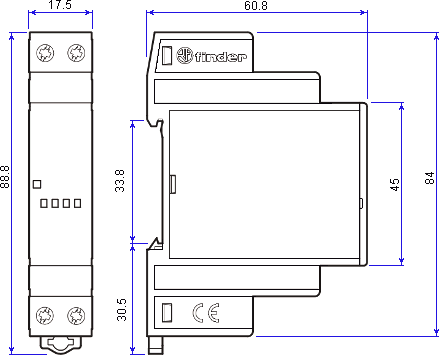

Размеры

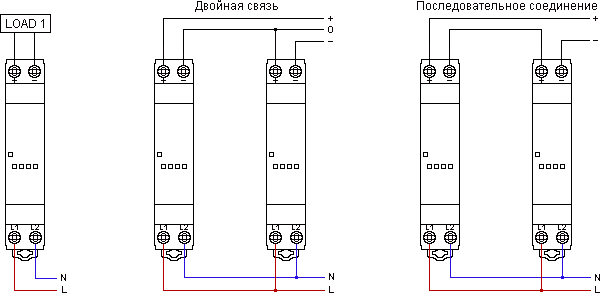

Схемы соединения

Маркировка и коды заказа

78			.	12			.	1			.	230			.	12			0			0

																										Опции


																										0 − стандарт
																										1 − входной предохранитель
																										3 − входной предохранитель+настройка выходного напряжения
																										Исполнение


																										0 − стандартное
																										Выходное напряжение


																										12 − выход 12В
																										24 − выход 24В
																										Напряжение входной цепи


																										230 − 110 … 240В АС
																										Преобразование напряжения


																										1 − вход АС, выход DC
																										Мощность


																										12 − выход 12Вт
																										36 − выход 36Вт
																										50 − выход 50Вт
																										60 − выход 60Вт
																										Серия
