Артикул: 026.001.003

Производитель: Finder (Италия)

Модульный источник питания 78.36.1.230.2401
• Выходное напряжение 24В;
• Мощность 36Вт;
• Винтовые клеммы;
• Соответствие нормам EN 60950-1 и EN 61204-3;
• Установка на DIN рейку.

☎ Цена по запросу

Описание
Маркировка

Технические характеристики

Выходные характеристики
Выходной ток (-20°C...+40°C, вход 230В АС)	1,7А
Номинальный ток I_n (50°C, для всего рабочего диапазона)	1,5А
Номинальное напряжение	24В
Номинальная мощность	36Вт
Выходная мощность (-20°C...+40°C, вход 230В АС)	40Вт
Пиковый ток в течение 3 мс	8А
Настройка напряжения на выходе	−
Разброс напряжений	< 1%
Пульсация напряжения при полной нагрузке (вход 100В АС)	< 200мВ
Время задержки при полной нагрузке	< 20мс на входе 100В АС < 100мс на входе 260В АС
Входные характеристики
Номинальное напряжение U_n	110...240В АС (50/60Гц) 220В DC (не поляризованное)
Рабочий диапазон	100...265В АС (50/60Гц) 140...370В DC
Максимальное энергопотребление (при 100В АС, 50Гц)	57,5ВА АС 43Вт DC
Энергопотребление в дежурном режиме	< 0,4Вт
Коэффициент мощности	0,74
Максимальное потребление тока (при 88В АС)	0,6А
Максимальный пусковой ток (пик при 265В) в течение 3 мс	12А
Внутренний защитный предохранитель	1A-T
Технические характеристики
КПД (при 230В АС)	86%
Потери мощности	0,4Вт без нагрузки 5Вт при номинальном токе
Средняя наработка на отказ	> 600 000 ч
Задержка при включении	< 1с
Электрическая прочность	3000В АС (класс II) между входом/выходом
Диапазон допустимых температур	-20°C...+70°C
Степень защиты	IP20
Максимальный размер провода	(1х4/2x2.5) мм²одножильный провод (1x12/2x14)AWG одножильный провод (1х4/2x2.5) мм²многожильный провод (1x12/2x14)AWG многожильный провод
Момент завинчивания	0,8 Нм
Длина зачистки провода	9мм

Графики выходных параметров

Выходной ток при температуре окружающей среды
зависимость выходного тока от температуры

Зависимость пикового тока на выходе от времени

Размеры

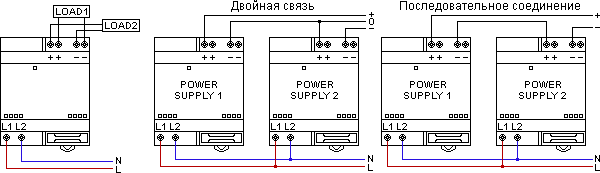

Схемы соединения

Маркировка и коды заказа

78			.	12			.	1			.	230			.	12			0			0

																										Опции


																										0 − стандарт
																										1 − входной предохранитель
																										3 − входной предохранитель+настройка выходного напряжения
																										Исполнение


																										0 − стандартное
																										Выходное напряжение


																										12 − выход 12В
																										24 − выход 24В
																										Напряжение входной цепи


																										230 − 110 … 240В АС
																										Преобразование напряжения


																										1 − вход АС, выход DC
																										Мощность


																										12 − выход 12Вт
																										36 − выход 36Вт
																										50 − выход 50Вт
																										60 − выход 60Вт
																										Серия
