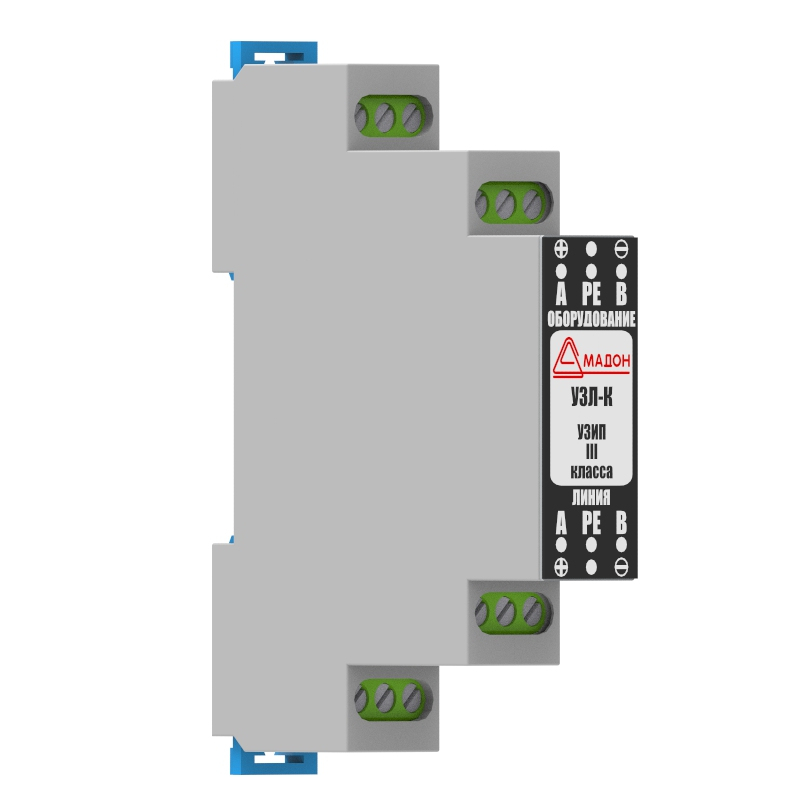

УЗЛ-К Устройство защиты линии видеосигнала с коаксиальным кабелем Амадон

Артикул: 026.003.112

УЗЛ-К Устройство защиты линии видеосигнала Амадон

Производитель: Амадон

Устройство предназначено для защиты линии коаксиального кабеля видеосигнала от грозовых разрядов, импульсных перенапряжений природного и индустриального характера со встроенным защитным устройством по линии питания напряжением до 48В переменного тока.

Товар снят с производства и больше не поставляется

Устройство защиты УЗЛ-К предназначено для защиты сигнальных цепей аппаратуры приема и передачи видеосигнала, работающей по протяженным симметричным и несимметричным линиям от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, паразитными помехами и др) в пределах 1-2 зон молниезащиты (в соответствии с МЭК 1312-1).

В УЗЛ-К предусмотрена защита по линии питания напряжением до 48В.

Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

Технические характеристики

Номинальное рабочее напряжение, В	48
Максимальное длительное рабочее напряжение, В	60
Рабочий ток In не более, А	5
С2 номинальный ток разряда In (8/20 мкс) линия-линия / линия-земля, кА	2.5 / 2.5
Суммарный импульсный ток (8/20 мкс), кА	5
С2 уровень напряжения защиты Up при In не более, В: Линия - линия: (V+) относительно (V-) Линия - земля: (V+, V-) относительно (PE)	160 160
Время срабатывания ta не более, нс линия - линия / линия - земля	10
Вносимое сопротивление на цепь не более, Ом	0.2
Вносимая индуктивность на цепь, мкГн	9.4
Диапазон рабочих температур, °С	-40˚С ... +55˚С
Количество каналов	1
Способ крепления	монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ)	90 х 63 х 18 мм

Размеры

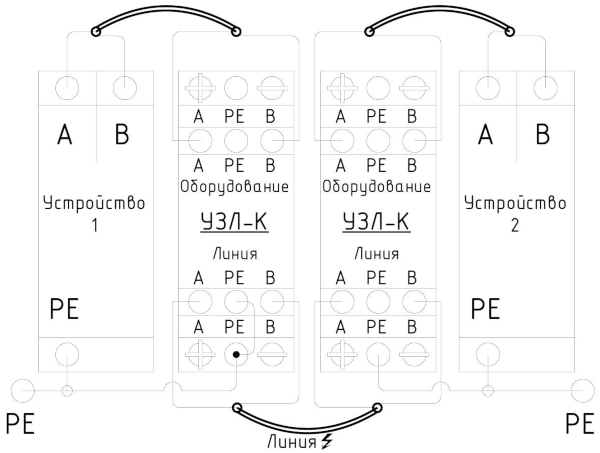

Схема подключения УЗЛ-К

Паспорт на устройства защиты УЗЛИ-1, УЗЛИ-2, УЗЛ-В, УЗЛ-К
[97 kb]
