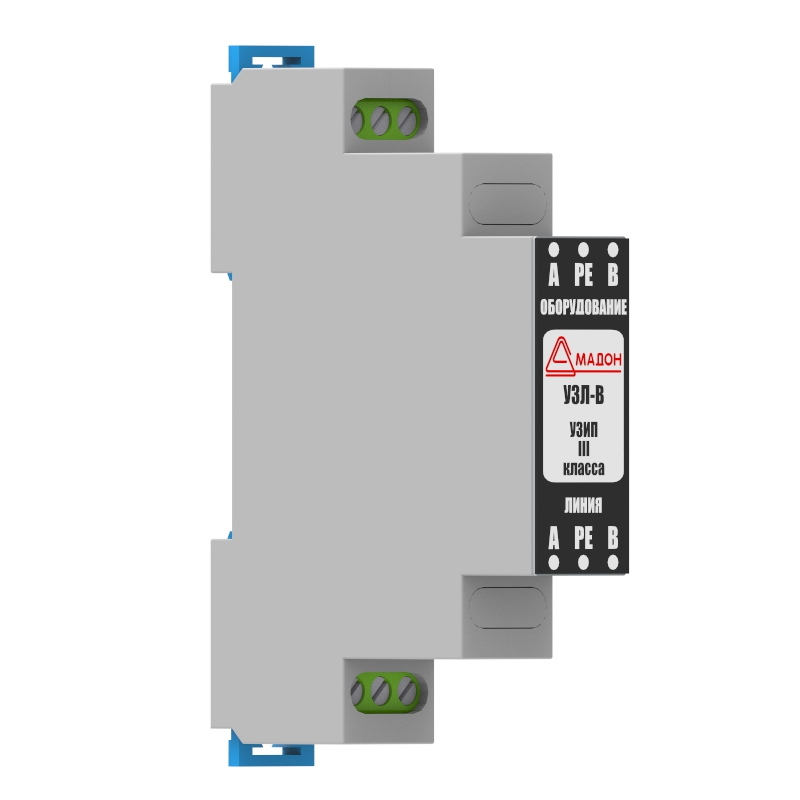

УЗЛ-В Устройство защиты линии видеосигнала с симметричным кабелем Амадон

УЗЛ-В Устройство защиты линии видеосигнала Амадон
Производитель: Амадон
Устройство предназначено для защиты линии симметричного кабеля видеосигнала от грозовых разрядов, импульсных перенапряжений природного и индустриального характера.
1080.00₽
 шт

Устройство защиты УЗЛ-В предназначено для защиты сигнальных цепей аппаратуры приема и передачи видеосигнала, работающей по протяженным симметричным и несимметричным линиям от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, паразитными помехами и др) в пределах 1-2 зон молниезащиты (в соответствии с МЭК 1312-1).

Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

Технические характеристики

Тип подключения последовательный
Рабочий ток In не более, А 0.35
С2 номинальный ток разряда In (8/20 мкс) линия-линия / линия-земля, А 85/85
Суммарный импульсный ток (8/20 мкс), А 170
С2 уровень напряжения защиты Up при In не более, В:
Линия - линия: (А) относительно (B)
Линия - земля: (А, В) относительно (PE)

6.5
6.5
Время срабатывания ta не более, нс
линия - линия / линия - земля

10
Вносимое сопротивление на цепь не более, Ом 4.6
Диапазон рабочих температур, °С -40˚С ... +55˚С
Количество каналов 1
Способ крепления монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ) 90 х 63 х 18 мм

Размеры

Размеры УЗЛ-В

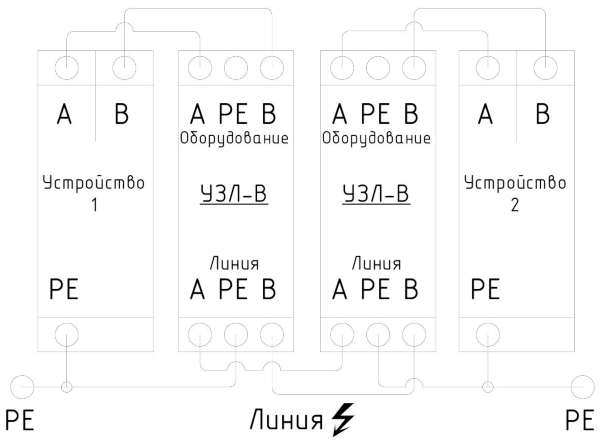

Схема подключения УЗЛ-В

Схема подключения УЗЛ-В
