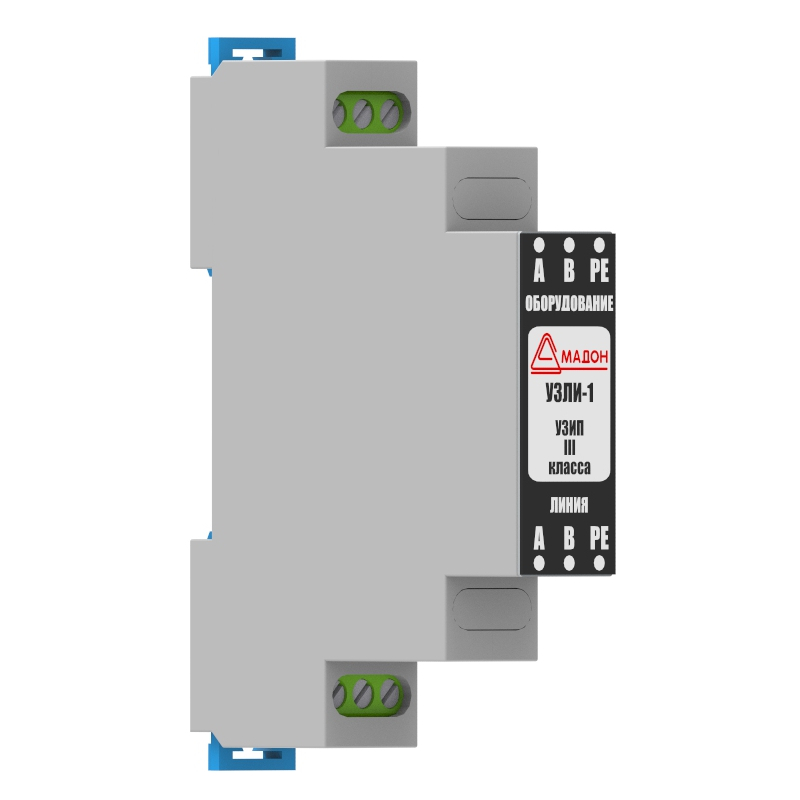

УЗЛИ-1 Устройство защиты линии связи RS-485 Амадон
Производитель: Амадон
Устройство предназначено для защиты линии связи RS-485 или аналогичных от грозовых разрядов, импульсных перенапряжений природного и индустриального характера.
Цена по запросу

Устройство защиты УЗЛИ-1 предназначено для защиты от импульсных перенапряжений оборудования распределительных сетей аппаратуры промышленной автоматизации, портов последовательного интерфейса RS-485 и его аналогов, сигнальных портов систем управления и измерения.

УЗЛИ-1 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

Защищаемое оборудование:

  • контроллеры систем сигнализации и автоматизации
  • исполнительные устройства
  • системы телеметрии и учета

Технические характеристики

Тип подключенияпоследовательный
Рабочий ток In не более, А0.35
С2 номинальный ток разряда In (8/20 мкс) линия-линия / линия-земля, А85/85
Суммарный импульсный ток (8/20 мкс), А170
С2 уровень напряжения защиты Up при In не более, В:
Линия - линия: (А) относительно (B)
Линия - земля: (А, В) относительно (PE)

6.5
6.5
Время срабатывания ta не более, нс
линия - линия / линия - земля

10
Вносимое сопротивление на цепь не более, Ом4.6
Диапазон рабочих температур, °С-40˚С ... +55˚С
Количество каналов1
Способ креплениямонтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ)90 х 63 х 18 мм

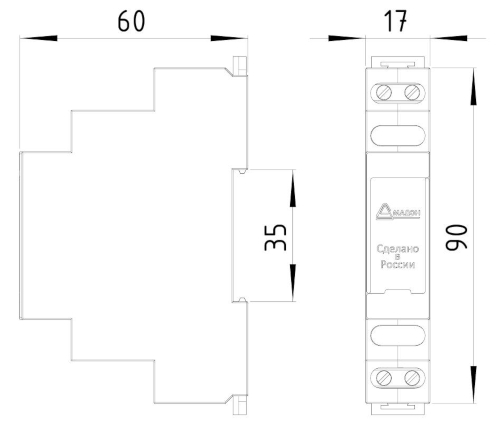

Размеры

Размеры УЗЛИ-1

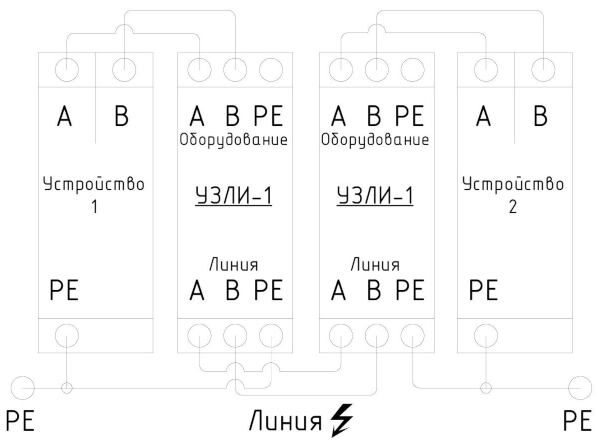

Схема подключения УЗЛИ-1

Схема подключения УЗЛИ-1
