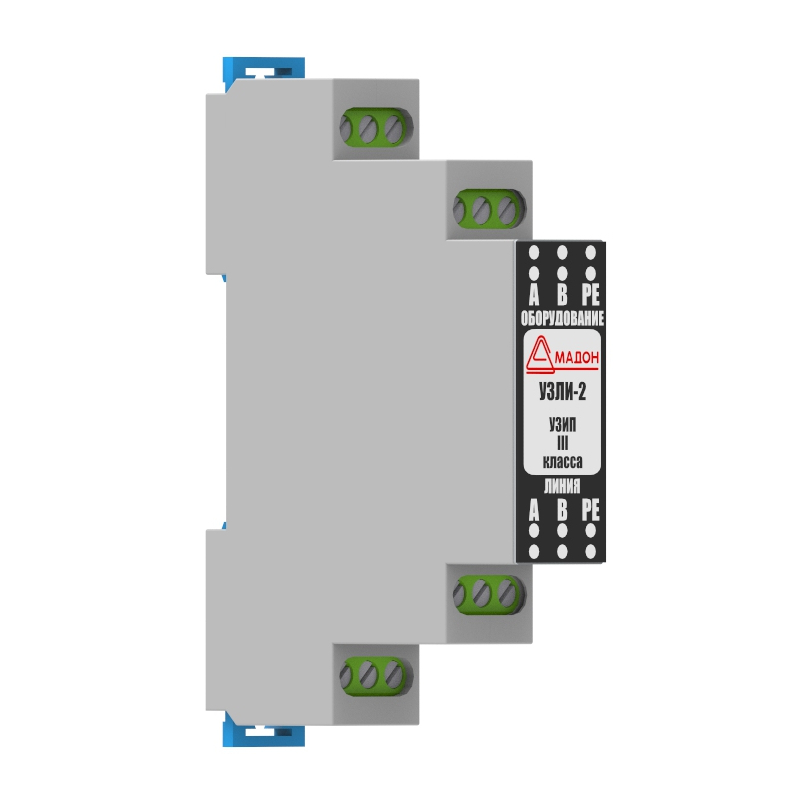

УЗЛИ-2 Устройство защиты линии промышленной связи RS-422 или 2*RS-485 Амадон

Артикул: 026.003.110

УЗЛИ-2 Устройство защиты линии связи RS-422, 2*RS-485 Амадон

Производитель: Амадон

Устройство предназначено для защиты линии связи RS-422 или двух RS-485 от грозовых разрядов, импульсных перенапряжений природного и индустриального характера. Имеет 2 независимых канала.

Товар снят с производства и больше не поставляется

Устройство защиты УЗЛИ-2 предназначено для защиты от импульсных перенапряжений оборудования распределительных сетей аппаратуры промышленной автоматизации, портов последовательного интерфейса RS-485 и его аналогов, сигнальных портов систем управления и измерения.

УЗЛИ-2 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

Защищаемое оборудование:

контроллеры систем сигнализации и автоматизации
исполнительные устройства
системы телеметрии и учета

Технические характеристики

Тип подключения	последовательный
Рабочий ток In не более, А	0.35
С2 номинальный ток разряда In (8/20 мкс) линия-линия / линия-земля, А	85/85
Суммарный импульсный ток (8/20 мкс), А	170
С2 уровень напряжения защиты Up при In не более, В: Линия - линия: (А) относительно (B) Линия - земля: (А, В) относительно (PE)	6.5 6.5
Время срабатывания ta не более, нс линия - линия / линия - земля	10
Вносимое сопротивление на цепь не более, Ом	4.6
Диапазон рабочих температур, °С	-40˚С ... +55˚С
Количество каналов	2
Способ крепления	монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ)	90 х 63 х 18 мм

Размеры

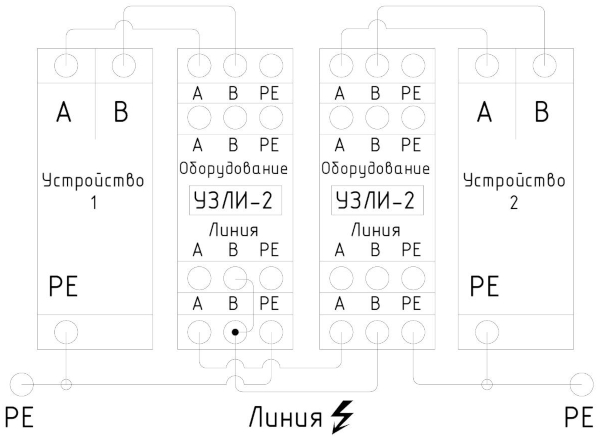

Схема подключения УЗЛИ-2

Паспорт на устройства защиты УЗЛИ-1, УЗЛИ-2, УЗЛ-В, УЗЛ-К
