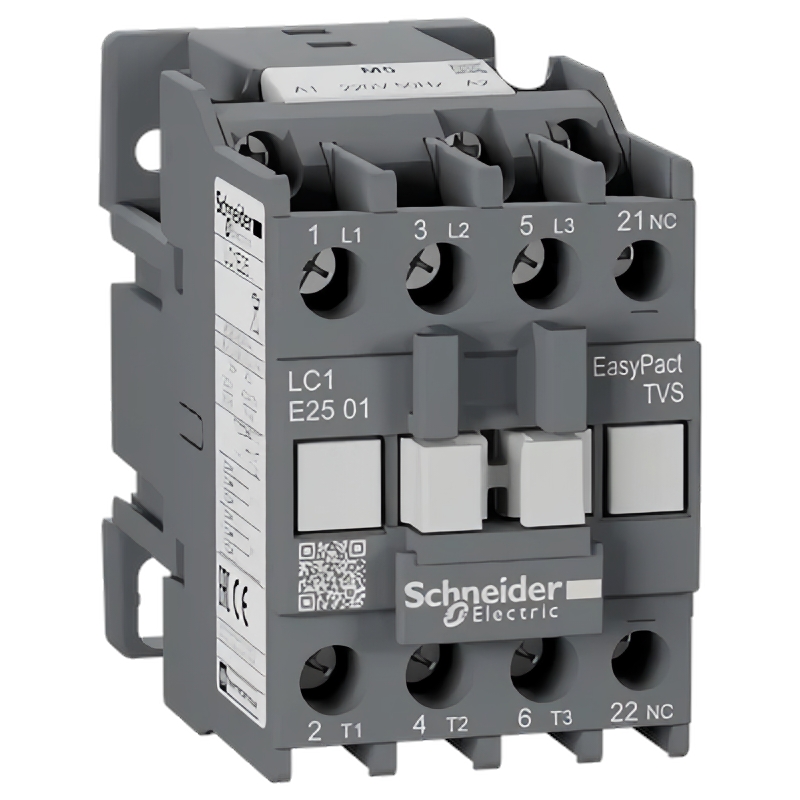

Контактор LC1E2501M7

Артикул: 004.005.283
Контактор LC1E2501M7
Производитель: Schneider Electric
Контактор LC1E2501M7 1НЗ 25А 400В AC3 220В 50/60Гц применяются для управления:
- трехфазными двигателями мощностью до 5.5кВт (AC-3 220/230V).
- резистивными цепями по категории AC-1 током до 36А (Ue ≤ 400В).
☎ Цена по запросу

Основные характеристики

СерияEasyPact
Наименование продуктаEasyPact TVS
Тип продуктаКонтактор
Краткое название устройстваLC1E
Применение контактораУправление электродвигателем
Активная нагрузка
Категория примененияAC-3
AC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток25 А 60 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
36 A (at < 60 °C) at ≤ 440 V AC AC-1 for power circuit
Мощность двигателя, кВт5.5 kW at 220...230 V AC 50/60 Hz
11 kW at 380...400 V
11 kW at 415 V
11 kW at 440 V
15 kW at 500 V
15 kW at 660...690 V
Тип цепи управленияПеременный ток в 50/60 Гц
напряжение цепи управления220 В Переменный ток 50/60 Гц
Высота74 мм
Ширина45 мм
Глубина85 мм
Вес нетто0,36 кг
ЦветСерый (RAL 7011)

Дополнительные характеристики

Вспомогательные контакты1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение6 kV coil not connected to the power circuit conforming to IEC 60947
[Ui] номинальное напряжение изоляции690 V conforming to IEC 60947-4-1
Категория перенапряженияIII
Номинальная включающая способность Irms250 A at 440 V AC for power circuit conforming to IEC 60947-4-1
Номинальная отключающая способность200 A at 440 V for power circuit conforming to IEC 60947
[Icw] номинальный кратковременно допустимый ток240 А в < 40 °C - 10 с для Силовая цепь
120 A 40 °C - 60 s for power circuit
50 A 40 °C - 600 s for power circuit
Соответствующий номинал предохранителя10 A gG at ≤ 690 V coordination type 1 for control circuit conforming to IEC 60947-5-1
40 A gG at ≤ 690 V coordination type 1 for power circuit
Среднее полное сопротивление2.5 mOhm - Ith 36 A 50 Hz for power circuit
Мощность, рассеиваемая одним полюсом1,6 Вт AC-1
2.5 W AC-3
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc в 50/60 Гц 55 °C)
Отпускание: 0,3...0,6 Uc в 50/60 Гц 55 °C)
Время работы12...22 ms on closing
4...19 ms on opening
Механическая износостойкость1000000 циклы
Максимальная частота коммутации1800 cyc/h 60 °C
Потребляемая мощность при срабатывании95 VA 50 Hz cos phi 0.75 (at 20 °C)
95 VA 60 Hz cos phi 0.75 (at 20 °C)
Потребляемая мощность при удержании, В·А8.3 VA 50 Hz cos phi 0.3 (at 20 °C)
8.5 VA 60 Hz cos phi 0.3 (at 20 °C)
Теплоотдача2…3 W for control circuit
Минимальный коммутируемый ток5 мА для Цепь управления
Минимальное коммутируемое напряжение17 В для Цепь управления
Время без перекрытия1.5 ms on energisation guaranteed between NC and NO contact
1.5 ms on de-energisation guaranteed between NC and NO contact
Сопротивление изоляции> 10 МОм для Цепь управления
Электрическая износостойкость1200000 циклы AC-3
350000 cycles AC-1
Монтажная опораDIN-рейка
Монтаж на панель
Соединения – клеммыЦепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: Гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: solid without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 1 1.5…6 mm² - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 2 1.5…6 mm² - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 1 1…6 mm² - cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible with cable end
Recommended tightening torqueControl circuit: 1.2 N.m
Power circuit: 1.5 N.m
Max tightening torqueControl circuit: 1.4 N.m
Power circuit: 1.7 N.m

Условия эксплуатации

СтандартыIEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
СертификатыEAC
CE
Степень защиты IPIP2x в соответствии с МЭК 60529
Защитное исполнениеTH (pollution degree 3) conforming to IEC 60068-2-30 test Db
Степень загрязнения3
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-20…70 °C at Uc
Рабочая высота3000 м без ухудшения номинальных значений
Огнестойкость850 °C в соответствии с IEC 60695-2-1
Механическая стойкостьVibrations contactor open: 1.5 Gn, 5...300 Hz
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор замкнут: 10 gn в течение 11 мс
Shocks contactor open: 6 Gn for 11 ms

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1E2501M7 схема контактора LC1-E2501M7

Трехполюсные контакторы TeSys E с катушкой 220В 50/60Гц

Модель Номинальный ток
по AC-3 (Ue ≤ 400В), A		 Номинальный ток
по AC-1 (Ue ≤ 400В), A		 Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
220V/230V 380V/400V 415 500V 660V/690V
присоединение с помощью винтовых зажимов
LC1E0601M7 6 20 1.1 2.2 2.2 3 3
LC1E0610M7 6 20 1.1 2.2 2.2 3 3
LC1E0901M7 9 25 2.2 4 4 5.5 5.5
LC1E0910M7 9 25 2.2 4 4 5.5 5.5
LC1E1201M7 12 25 3 5.5 5.5 7.5 7.5
LC1E1210M7 12 25 3 5.5 5.5 7.5 7.5
LC1E1801M7 18 32 4 7.5 9 10 10
LC1E1810M7 18 32 4 7.5 9 10 10
LC1E2501M7 25 36 5.5 11 11 15 15
LC1E2510M7 25 36 5.5 11 11 15 15
LC1E3201M7 32 50 7.5 15 15 18.5 18.5
LC1E3210M7 32 50 7.5 15 15 18.5 18.5
LC1E3801M7 38 50 9 18.5 18.5 18.5 18.5
LC1E3810M7 38 50 9 18.5 18.5 18.5 18.5
LC1E40M7 40 60 11 18.5 22 22 30
LC1E50M7 50 70 15 22 25/30 30 33
LC1E65M7 65 80 18.5 30 37 37 37
LC1E80M7 80 110 22 37 45 45 45
LC1E95M7 95 120 25 45 45 45 55
присоединение с помощью шин
LC1E400M7 400 500 110 200 220/250 257 280
LC1E500M7 500 700 147 250 280/295 335 355
LC1E630M7 630 1000 185 335 375/400 400 450
