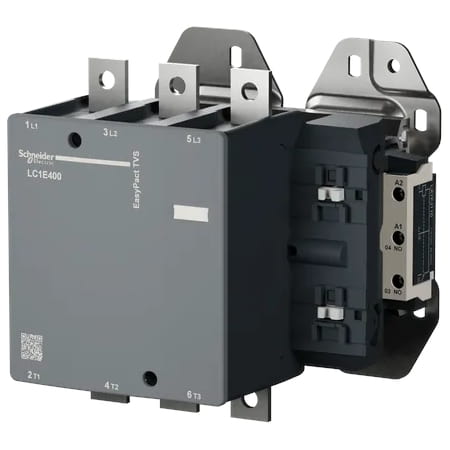

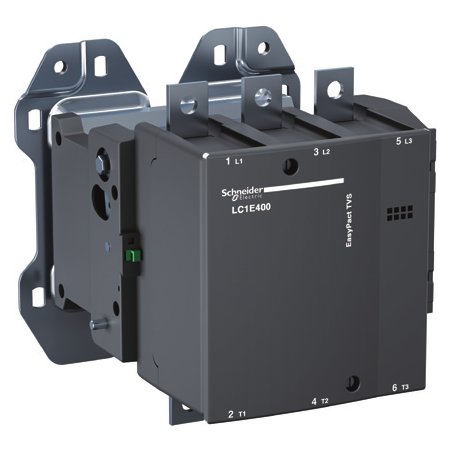

Контактор LC1E400M7

Артикул: 004.005.298
  • photo 3
  • photo 4
Контактор LC1E400M7
Производитель: Schneider Electric
Контактор LC1E400M7 3P 400А 220В 50/60Гц применяется для управления:
- трехфазными двигателями мощностью до 110кВт (AC-3 220/230V).
- резистивными цепями по категории AC-1 током до 500А (Ue ≤ 400В).
Напряжение питания управляющей катушки - 220В 50/60Гц.
☎ Цена по запросу

Основные характеристики

СерияEasyPact
Наименование продуктаEasyPact TVS
Тип продуктаКонтактор
Краткое название устройстваLC1E
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-1
AC-3
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток400 А 55 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
500 А 40 °C) в ≤ 440 V Переменный ток AC-1 для Силовая цепь
Мощность двигателя, кВт110 кВт в 220...230 V Переменный ток 50/60 Гц
200 кВт в 380...400 V
220 кВт в 415 В
250 кВт в 440 В
257 кВт в 500 В
280 кВт в 660...690 В
Тип цепи управленияAC at 50/60 Hz
напряжение цепи управления220 В Переменный ток 50/60 Гц
Высота375 мм
Ширина213 мм
Глубина219 мм
Вес нетто9,1 кг

Дополнительные характеристики

[Up] номинальное импульсное выдерживаемое напряжение8 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
[Ui] номинальное напряжение изоляции690 V conforming to IEC 60947-4-1
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе500 А в < 40 °C для Силовая цепь
Номинальная включающая способность Irms4000 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность3200 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток3600 А в < 40 °C - 10 с для Силовая цепь
Соответствующий номинал предохранителя10 A gG at ≤ 690 V coordination type 1 for control circuit conforming to IEC 60947-5-1
630 А gG в ≤ 690 V координация тип 1 для Силовая цепь
Среднее полное сопротивление0,26 мОм - Ith 500 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом42 Вт AC-3
65 Вт AC-1
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc в 50/60 Гц 55 °C)
Отпускание: 0,35...0,5 Uc в 50/60 Гц 55 °C)
Время работы100...170 мс при размыкании
40...75 мс при замыкании
Механическая износостойкость4000000 циклы
Максимальная частота коммутации2400 цикл/ч в < 55 °C
Потребляемая мощность при срабатывании1075 В·А 50 Гц 0,9 20 °C)
1075 В·А 60 Гц 0,9 20 °C)
Потребляемая мощность при удержании, В·А15 В·А 50 Гц 0,9 20 °C)
15 В·А 60 Гц 0,9 20 °C)
Теплоотдача14 Вт для Цепь управления
Минимальный коммутируемый ток5 mA for control circuit
Минимальное коммутируемое напряжение17 V for control circuit
Время без перекрытия1.5 ms on energisation guaranteed between NC and NO contact
1.5 ms on de-energisation guaranteed between NC and NO contact
Сопротивление изоляции> 10 MOhm for control circuit
Электрическая износостойкость250000 циклы AC-1
600000 циклы AC-3
Монтажная опораМонтаж на панель
Соединения – клеммыControl circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: solid without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: solid without cable end
Силовая цепь: кабель с наконечником 2 - наружный диаметр: 150 мм
Power circuit: bars 2 - busbar cross section: 30 x 5 mm
Recommended tightening torqueControl circuit: 1.2 N.m
Power circuit: 35 N.m
Max tightening torqueControl circuit: 1.4 N.m
Силовая цепь: 37 Н-м

Условия эксплуатации

СтандартыIEC 60947-4-1
IEC 60947-5-1
IEC 60947-1
СертификатыEAC
Степень защиты IPIP2x conforming to IEC 60529
Защитное исполнениеTH (pollution degree 3) conforming to IEC 60068
Степень загрязнения3
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-20…70 °C at Uc
Рабочая высота3000 m without derating
Огнестойкость850 °C conforming to IEC 60695-2-1
Механическая стойкостьVibrations contactor open: 1.5 Gn, 5...300 Hz
Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Вибрации контактор замкнут: 5 g (ном.), 5...300 Гц
Shocks contactor closed: 15 Gn for 11 ms

Трехполюсные контакторы TeSys E с катушкой 220В 50/60Гц

Модель Номинальный ток
по AC-3 (Ue ≤ 400В), A		 Номинальный ток
по AC-1 (Ue ≤ 400В), A		 Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
220V/230V 380V/400V 415 500V 660V/690V
присоединение с помощью винтовых зажимов
LC1E0601M7 6 20 1.1 2.2 2.2 3 3
LC1E0610M7 6 20 1.1 2.2 2.2 3 3
LC1E0901M7 9 25 2.2 4 4 5.5 5.5
LC1E0910M7 9 25 2.2 4 4 5.5 5.5
LC1E1201M7 12 25 3 5.5 5.5 7.5 7.5
LC1E1210M7 12 25 3 5.5 5.5 7.5 7.5
LC1E1801M7 18 32 4 7.5 9 10 10
LC1E1810M7 18 32 4 7.5 9 10 10
LC1E2501M7 25 36 5.5 11 11 15 15
LC1E2510M7 25 36 5.5 11 11 15 15
LC1E3201M7 32 50 7.5 15 15 18.5 18.5
LC1E3210M7 32 50 7.5 15 15 18.5 18.5
LC1E3801M7 38 50 9 18.5 18.5 18.5 18.5
LC1E3810M7 38 50 9 18.5 18.5 18.5 18.5
LC1E40M7 40 60 11 18.5 22 22 30
LC1E50M7 50 70 15 22 25/30 30 33
LC1E65M7 65 80 18.5 30 37 37 37
LC1E80M7 80 110 22 37 45 45 45
LC1E95M7 95 120 25 45 45 45 55
присоединение с помощью шин
LC1E400M7 400 500 110 200 220/250 257 280
LC1E500M7 500 700 147 250 280/295 335 355
LC1E630M7 630 1000 185 335 375/400 400 450
