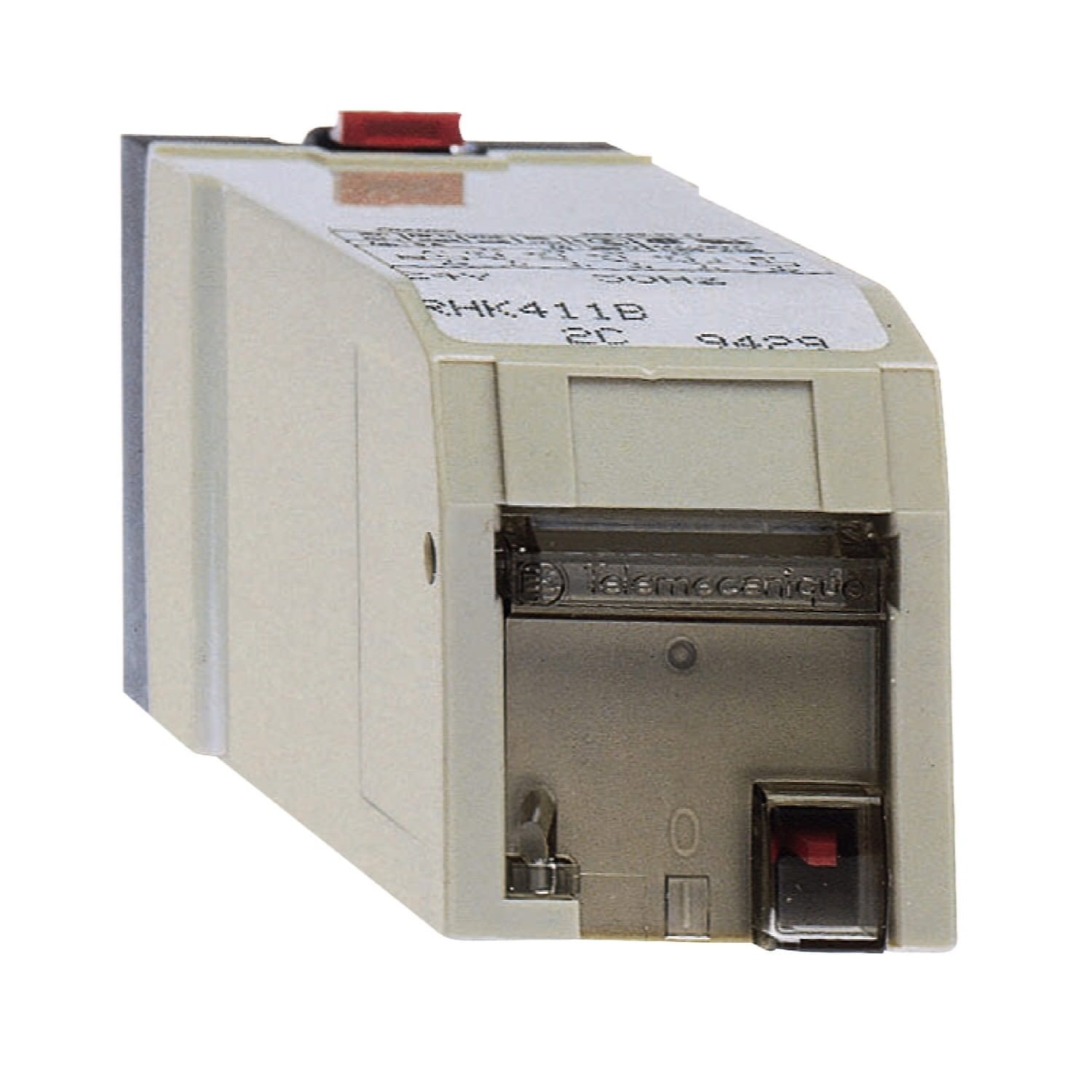

Реле RHK411M

Артикул: 005.006.022
Реле RHK411M
Производитель: Schneider Electric
Штрихкод: 3389110163162
Втычное бистабильное реле. 4 переключающих контакта.
Управляющее напряжение 220В 50Гц
☎ Цена по запросу

Основные характеристики

СерияHarmony Relay
Тип продуктаВтычное реле
Краткое название устройстваRHK
Тип контактов4 переключающ.
Работа контактовСтандарт
Блокировочный
Напряжение цепи управления220 V AC 50 Hz
[Ithe] условный тепловой ток в закрытом корпусе5 A 40 °C
Светодиодный индикатор состоянияБез
Тип управленияРучное управление
подавление помех катушкойБез

Дополнительные характеристики

Номинальное напряжение изоляции250 В
уровни тестированияУровень А
Рабочее положениеЛюбое положение
минимальная коммутационная способность150 мВА в 10 мА
150 мВА, 1 В
время дребезга контакта≤ 10 мс
maximum voltage drop< 100 В для 3 А при 24 В
среднее сопротивление30 мОм в 20 °C
средн. потребление в В·А6 (inrush) on coil 1
1.3 (holding) on coil 2
2.5 (inrush) on coil 2
3.5 (holding) on coil 1
пределы напряжения цепи управления0,8...1,1 Uc в соответствии с IEC 60255
порог напряжения отпускания0,15...0,5 Uc
Cos phi0.6 (inrush)
0.7 (holding)
Механическая износостойкость10000000 циклы
Максимальная частота коммутации2 цикл/м
время работы5...17 ms between energisation of coil and closing of NO contact at 20 °C
8...16 ms between energisation of trip coil and closing of NC contact at 20 °C
1...3 ms для подача/снятие напряжения
0.5...6 ms for de-energisation/energisation
мин. длительность импульса50 мс
общая ширина CAD33 мм
общая высота CAD43 мм
общая высота CAD90 мм
Описание зажимов ISO n°1(41-42-44)OC
(11-12-14)OC
(B1-B2)CO
(21-22-24)OC
(A1-A2)CO
(31-32-34)OC
Вес нетто0,14 кг
Код совместимостиRHK

Условия эксплуатации

СтандартыBS 4794
NF C 45-250
IEC 255
VDE 0435
СертификатыUR
EDF
CSA
BV
ASE
USSR
Защитное исполнениеTC
Электрическая прочность изоляции2500 В
рабочая температура окружающей среды-5…40 °C conforming to IEC 60255
Температура окружающей среды при хранении-40…70 °C
Виброустойчивость6 gn (f= 10…55 Hz) conforming to IEC 60068-2-6
6 gn (f= 10…55 Hz) conforming to NF C 20-616
Ударопрочность30 gn для 11 мс в соответствии с NF C 20-608
