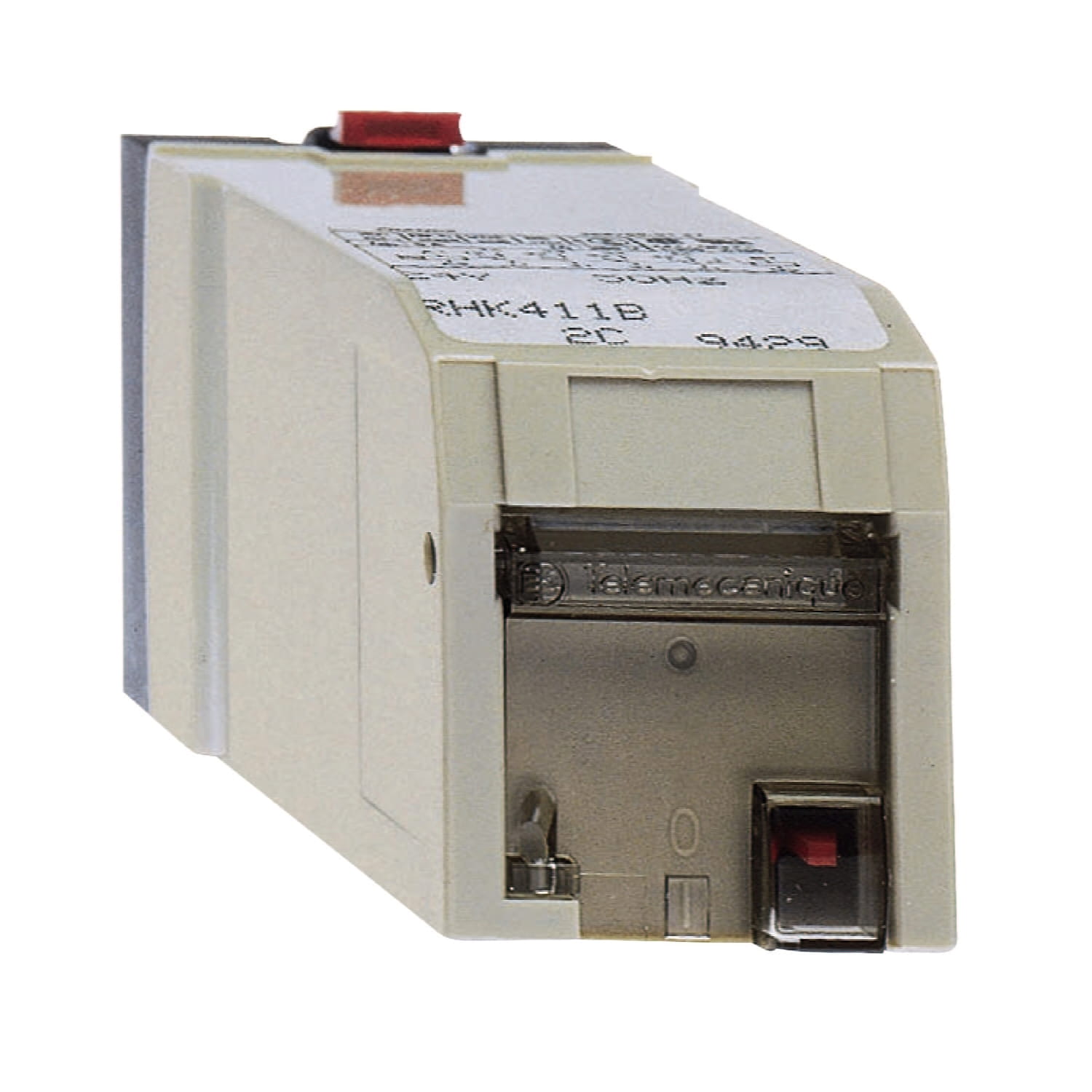

Реле RHK412BEA76

Артикул: 005.006.025
Реле RHK412BEA76
Производитель: Schneider Electric
Штрихкод: 3389110220452
Втычное бистабильное реле. 4 переключающих контакта.
Управляющее напряжение 27В пост. тока.
☎ Цена по запросу

Основные характеристики

СерияHarmony Relay
Тип продуктаВтычное реле
Краткое название устройстваRHK
Тип контактов4 переключающ.
Работа контактовБлокировочный
Стандарт
Напряжение цепи управления27 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе5 A 40 °C
Светодиодный индикатор состоянияБез
Тип управленияРучное управление
подавление помех катушкойС

Дополнительные характеристики

Номинальное напряжение изоляции250 В
уровни тестированияУровень А
Рабочее положениеЛюбое положение
минимальная коммутационная способность150 мВА в 10 мА
150 мВА, 1 В
время дребезга контакта≤ 10 мс
maximum voltage drop< 100 В для 3 А при 24 В
среднее сопротивление30 мОм в 20 °C
средн. потребление катушки в Вт1,6 Вт в 20 °C в катушка 1
2.9 W at 20 °C on coil 2
пределы напряжения цепи управления0,8...1,1 Uc в соответствии с IEC 60255
порог напряжения отпускания0,1...0,3 Uc
постоянная времени12 мс для размокнут контакты
15 мс для замкнутый контакты
Механическая износостойкость10000000 циклы
Максимальная частота коммутации2 цикл/м
время работы10...14 ms between energisation of trip coil and closing of NC contact at 20 °C
12...22 мс между подачей напряжения на катушку и замыканием Н.О. контакта в 20 °C
1...4 ms для подача/снятие напряжения
1.2...4 ms для снятие/подача напряжения
мин. длительность импульса50 мс
общая ширина CAD33 мм
общая высота CAD43 мм
общая высота CAD90 мм
Описание зажимов ISO n°1(11-12-14)OC
Вес нетто0,09 кг
Код совместимостиRHK

Условия эксплуатации

СтандартыNF C 45-250
VDE 0435
BS 4794
IEC 255
СертификатыCSA
UR
USSR
ASE
BV
EDF
Защитное исполнениеTC
Электрическая прочность изоляции2500 В
рабочая температура окружающей среды-5…40 °C conforming to IEC 60255
Температура окружающей среды при хранении-40…70 °C
Виброустойчивость6 gn (f= 10…55 Hz) conforming to IEC 60068-2-6
6 gn (f= 10…55 Hz) conforming to NF C 20-616
Ударопрочность30 gn для 11 мс в соответствии с NF C 20-608
