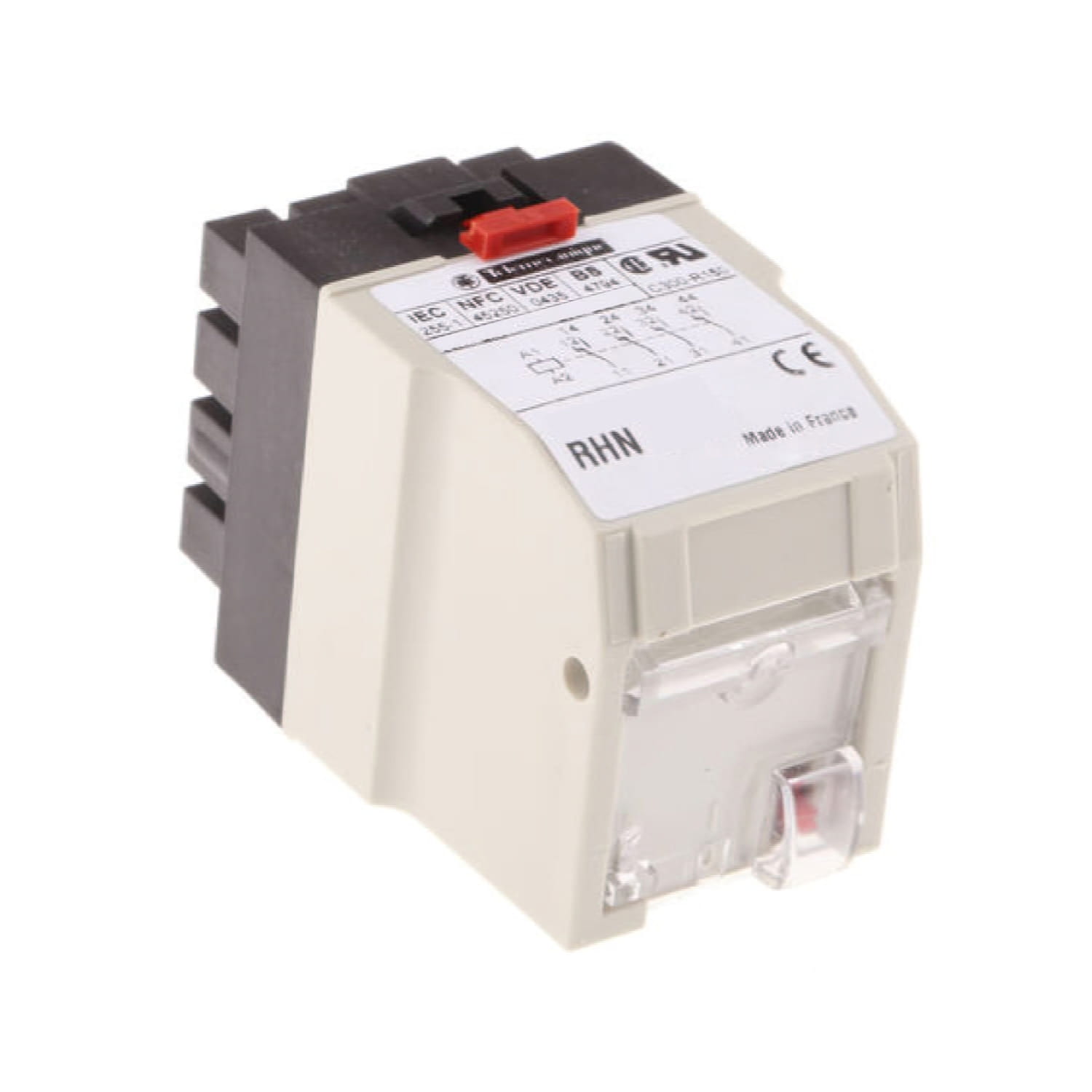

Реле RHN412BEA76

Реле RHN412BEA76
Производитель: Schneider Electric
Штрихкод: 3389110220650
Втычное промежуточное реле. 4 переключающих контакта.
Управляющее напряжение 27В пост. тока.
Сняты с производства: 20 Августа 2021.

Основные характеристики

СерияHarmony Relay
Тип продуктаВтычное реле
Краткое название устройстваRHN
Тип контактов4 переключающ.
Работа контактовСтандарт
Мгновенный
Напряжение цепи управления27 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе5 A 40 °C
Светодиодный индикатор состоянияБез
Тип управленияРучное управление
подавление помех катушкойС

Дополнительные характеристики

Номинальное напряжение изоляции250 В
уровни тестированияУровень А
Рабочее положениеЛюбое положение
минимальная коммутационная способность150 мВА в 10 мА
150 мВА, 1 В
время дребезга контакта≤ 10 мс
maximum voltage drop< 100 В для 3 А при 24 В
среднее сопротивление30 мОм в 20 °C
средн. потребление катушки в Вт1.6 W at 20 °C
пределы напряжения цепи управления0,8...1,1 Uc в соответствии с IEC 60255
порог напряжения отпускания0,1...0,3 Uc
постоянная времени12 мс для размокнут контакты
15 мс для замкнутый контакты
Механическая износостойкость20000000 циклы
Максимальная частота коммутации6 цикл/м
время работы1...4 ms для подача/снятие напряжения
1.2...4 ms для снятие/подача напряжения
10...20 ms between energisation of coil and closing of NO contact at 20 °C
2...7 ms between de-energisation of coil and closing of NC contact at 20 °C
общая ширина CAD33 мм
общая высота CAD43 мм
общая высота CAD54 мм
Описание зажимов ISO n°1(31-32-34)OC
(21-22-24)OC
(A1-A2)CO
(11-12-14)OC
(41-42-44)OC
Вес нетто0,09 кг
Код совместимостиRHN

Условия эксплуатации

СтандартыBS 4794
VDE 0435
NF C 45-250
IEC 60255
СертификатыEDF
ASE
CSA
BV
UR
USSR
Защитное исполнениеTC
Электрическая прочность изоляции2500 В
рабочая температура окружающей среды-5…40 °C conforming to IEC 60255
Температура окружающей среды при хранении-40…70 °C
Виброустойчивость6 gn (f= 10…55 Hz) conforming to IEC 60068-2-6
6 gn (f= 10…55 Hz) conforming to NF C 20-616
Ударопрочность50 gn для 11 мс в соответствии с NF C 20-608
