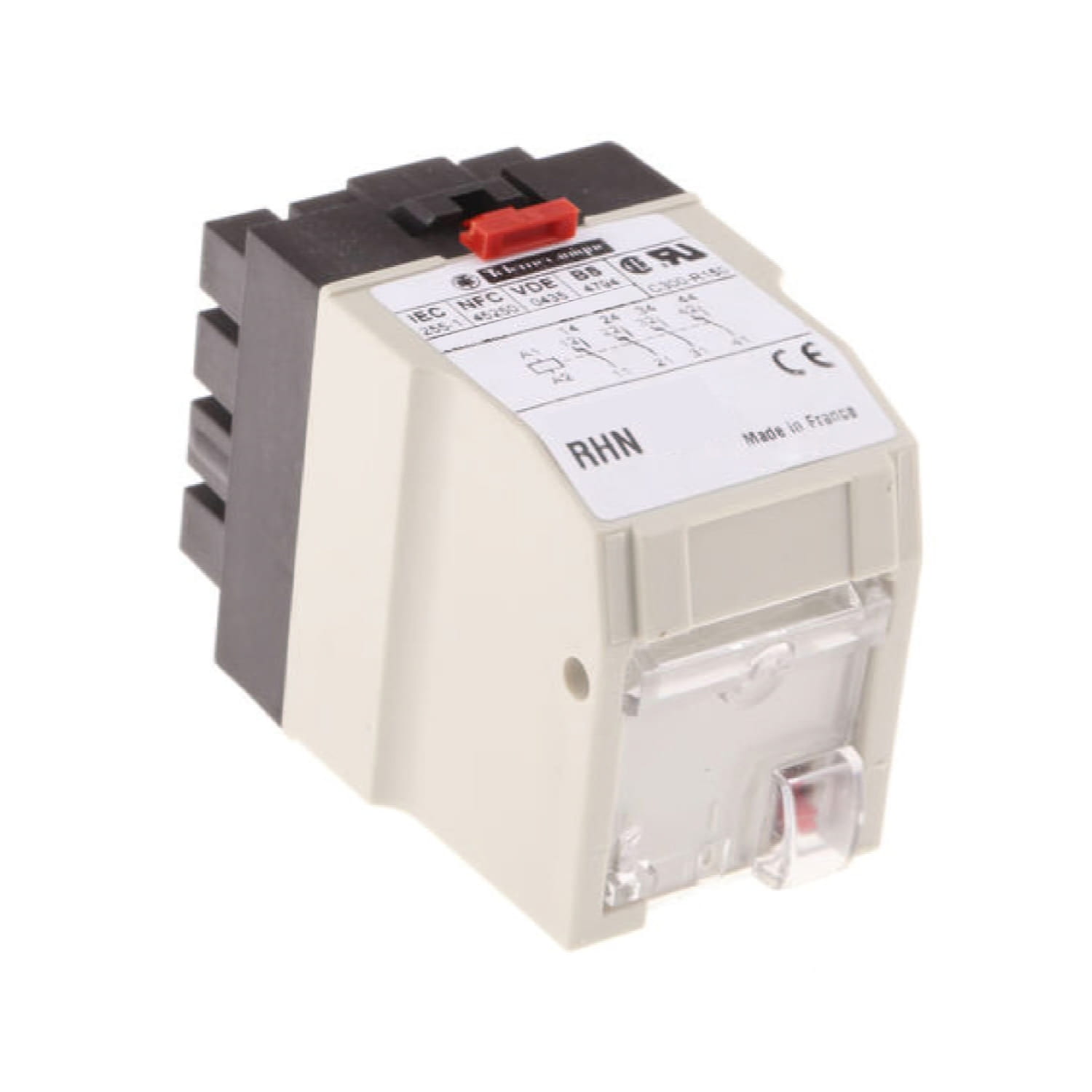

Реле RHN421M

Реле RHN421M
Производитель: Schneider Electric
Штрихкод: 3389110163032
Втычное промежуточное реле. 4 переключающих контакта.
Управляющее напряжение 220В 50Гц.
Сняты с производства: 20 Августа 2021.

Основные характеристики

СерияHarmony Relay
Тип продуктаВтычное реле
Краткое название устройстваRHN
Тип контактов4 переключающ.
Работа контактовНизкий уровень
Мгновенный
Напряжение цепи управления220 V AC 50 Hz
[Ithe] условный тепловой ток в закрытом корпусе1 А в < 40 °C
Светодиодный индикатор состоянияБез
Тип управленияРучное управление
подавление помех катушкойБез

Дополнительные характеристики

Номинальное напряжение изоляции250 В
уровни тестированияУровень А
Рабочее положениеЛюбое положение
минимальная коммутационная способность50 мВА в 1 мА
50 мВА, 1 В
время дребезга контакта≤ 10 мс
maximum voltage drop< 100 В для 3 А при 24 В
среднее сопротивление30 мОм в 20 °C
средн. потребление в В·А2,5 (удержание) в 20 °C
4,5 (бросок) в 20 °C
пределы напряжения цепи управления0,8...1,1 Uc в соответствии с IEC 60255
порог напряжения отпускания0,15...0,5 Uc
Cos phi0.6 (inrush)
0.7 (holding)
Механическая износостойкость20000000 циклы
Максимальная частота коммутации6 цикл/м
время работы2...15 ms between energisation of coil and closing of NO contact at 20 °C
1.2...12 мс между снятием напряжения с катушки и замыканием Н.З. контакта в 20 °C
1...3 ms для подача/снятие напряжения
0.5...6 ms for de-energisation/energisation
общая ширина CAD33 мм
общая высота CAD43 мм
общая высота CAD54 мм
Описание зажимов ISO n°1(31-32-34)OC
(11-12-14)OC
(41-42-44)OC
(A1-A2)CO
(21-22-24)OC
Вес нетто0,09 кг
Код совместимостиRHN

Условия эксплуатации

СтандартыNF C 45-250
VDE 0435
IEC 60255
BS 4794
СертификатыASE
CSA
BV
USSR
EDF
UR
Защитное исполнениеTC
Электрическая прочность изоляции2500 В
рабочая температура окружающей среды-5…40 °C conforming to IEC 60255
Температура окружающей среды при хранении-40…70 °C
Виброустойчивость6 gn (f= 10…55 Hz) conforming to IEC 60068-2-6
6 gn (f= 10…55 Hz) conforming to NF C 20-616
Ударопрочность50 gn для 11 мс в соответствии с NF C 20-608
