Реле контроля чередования обрыва асимметрии фаз RM17TE00

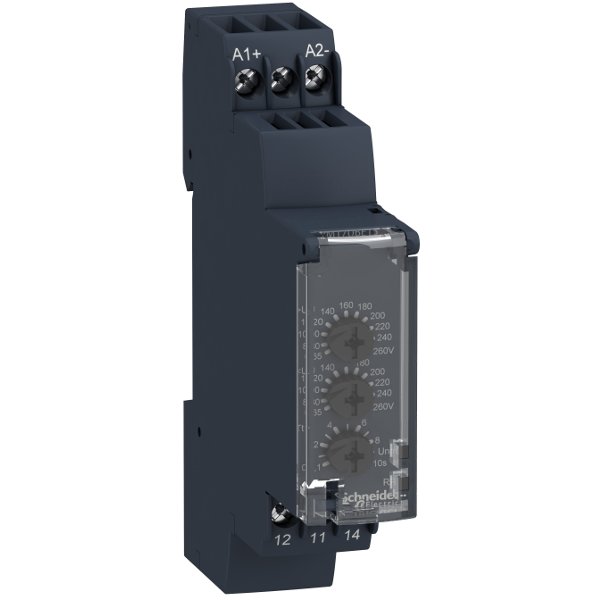

Реле RM17TE00
Производитель: Schneider Electric
Реле RM17TE00 - реле контроля и управления (фаз, напряжения, тока, частоты) для предохранения моторов и другого оборудования или для контроля физических переменных, таких как уровень, скорость и температура.
  • применение изделия - для 3-фазного питания
  • задержка - регулируемая 0.1-10с, ± 10%
  • коммутационная способность - 1250ВхА
  • диапазон измерения - 183-528VAC
Цена по запросу

Основные характеристики

серия продуктаZelio Control
тип устройства или его аксессуаровМодульные реле измерения и управления
тип релеМногофункциональное реле управления
специальная область применения продуктаДля 3-фазного питания
наименование релеRM17TE
параметры, контролируемые релеАсимметрия
Обнаружение обрыва фазы
Порядок чередования фаз
Минимальное и максимальное напряжение в оконном режиме
задержка времениAdjustable 0.1...10 с, ±10 % значения полной шкалы
коммутационная способность, В·А1250 В·А
диапазон измерения208...480 V напряжение переменный ток

Дополнительные характеристики

время сброса1500 мс для задержка
макс. коммутируемое напряжение250 В пер. ток
250 В постоянный ток
минимальный коммутируемый ток10 мА в 5 В пост. ток
макс. коммутируемый ток5 А переменный ток
5 А постоянный ток
пределы напряжения питания183...528 В пер. ток
пределы напряжения цепи управления- 12 % + 10 % Un
потребляемая мощность, ВА0...22 VA at 400 V AC 50 Hz
частота тока цепи управления50...60 Hz ± 10 %
выходные контакты1 переключающ.
номинальный выходной ток5 А
пределы напряжения измерения183...528 V AC
гистерезис2 %
задержка пуска после включения питания⩽ 650 мс
цикл измерения⩽ 150 мс цикл измерения, согласно истинному действ. значению
предел настройки напряжения+2...+17 % в диапазоне 480 В пер. тока
-2...-12 % в диапазоне 208 В пер. тока
-2...-17 % в диапазоне 220 В пер. тока
2...20 % выбранного Un
диапазон напряжения208...480 В фаза - фаза
задание уставки небаланса5...15 % выбранного Un
повторяемость позиционирования0.5 % для вход и цепь измерения
3 % для задержка
погрешность измерения< 0,05 %/°C с изменением температуры
< 1 % по всему диапазону с изменением напряжения
чувствительность к обрыву фазы0,7 Un
время выполнения команды выключателем< 200 ms в случае неисправности
маркировкаCE
категория перенапряженияIII в соответствии с IEC 60664-1
сопротивление изоляции> 500 МОм в 500 V постоянный ток в соответствии с IEC 60255-5
> 500 МОм в 500 V постоянный ток в соответствии с IEC 60664-1
[Ui] номинальное напряжение изоляции400 В в соответствии с IEC 60664-1
частота50/60 Hz ± 10 %
рабочее положениеЛюбое положение без
присоединенияВинтовые зажимы 1 x 0,5...1 x 4 мм² - AWG 20...AWG 11, жесткий кабель кабель без наконечника
Винтовые зажимы 2 x 0.5...2 x 2.5 мм² - AWG 20...AWG 14, жесткий кабель кабель без наконечника
Винтовые зажимы 1 x 0,2...1 x 2,5 мм² - AWG 24...AWG 12, гибкий кабель с кабельным наконечником
Винтовые зажимы 2 x 0,2...2 x 1,5 мм² - AWG 24...AWG 16, гибкий кабель с кабельным наконечником
момент затяжки0.6...1 Н-м в соответствии с IEC 60947-1
материал корпусаСамозатухающий пластик
локальная индикацияСветодиод зеленый для питание включено
Светодиод желтый для реле ON
монтажная опора35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
электрическая износостойкость100000 циклы
механическая износостойкость⩽ 30000000 циклы
рабочая частота⩽ 360 операций/час под полная нагрузка
категория примененияAC-12 в соответствии с IEC 60947-5-1
AC-13 в соответствии с IEC 60947-5-1
AC-14 в соответствии с IEC 60947-5-1
AC-15 в соответствии с IEC 60947-5-1
DC-12 в соответствии с IEC 60947-5-1
DC-13 в соответствии с IEC 60947-5-1
данные о безопасности и надежностиMTTFd = 502.2 лет
B10d = 470000
ширина17.5 мм
масса продукта0.13 кг

Условия эксплуатации

электромагнитная совместимостьСтандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4
Стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3
Стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
стандартыEN/МЭК 60255-1
сертификация продуктаCSA
C-Tick
GL
GOST
UL
директивы89/336/EEC - электромагнетическое соответствие
73/23/EEC — директива о низковольтном оборудовании
температура окружающей среды при хранении-40...70 °C
рабочая температура окружающей среды-20...50 °C
относительная влажность95 % в 55 °C в соответствии с IEC 60068-2-30
виброустойчивость0,35 мм (f = 5...57.6 Гц) в соответствии с IEC 60068-2-6
1 gn (f = 57.6...150 Гц) в соответствии с IEC 60255-21-1
ударопрочность15 gn для 11 мс в соответствии с IEC 60255-21-1
степень защиты IPIP20 (зажимы) в соответствии с IEC 60529
IP30 (корпус) в соответствии с IEC 60529
степень загрязнения3 в соответствии с IEC 60664-1
напряжение испытания изоляции2 кВ 1 мин. переменный ток 50 Гц в соответствии с IEC 60255-5
2 кВ 1 мин. переменный ток 50 Гц в соответствии с IEC 60664-1
импульс напряжения без поглощения мощности4 кВ в соответствии с IEC 60255-5
4 кВ в соответствии с IEC 60664-1
4 кВ в соответствии с IEC 61000-4-5

Размеры

Габаритные размеры RM17TE00
Обозначения:
1 - Переключатель диапазона напряжений
2 - Зеленый светодиодный индикатор наличия питания реле Un
3 - Желтый светодиодный индикатор состояния выхода реле R
4 - Пружина крепления на DIN-рейку шириной 35 мм
5 - Потенциометр настройки выдержки времени Tt
6 - Потенциометр настройки порога срабатывания по ассиметрии фаз Asy
7 - Потенциометр настройки пониженного напряжения <U
8 - Потенциометр настройки пониженного/повышенного напряжения ∆ U
