Твердотельное реле R111/25 25А (АС51)

Твердотельное реле R111/25 25А (АС51)
Производитель: ABB
Штрихкод: 4013614340017

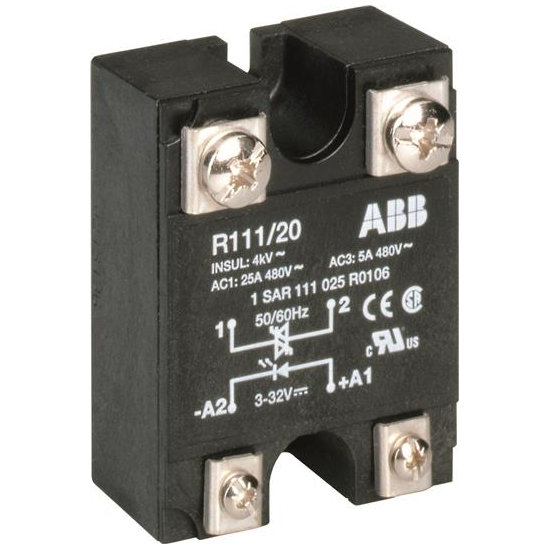

Однофазные твердотельные реле R111/25 предназначены для бесконтактной коммутации цепей переменного тока при переходе через ноль. В качестве переключающего элемента используется тиристор с диапазоном рабочего напряжения 24-280В АС и током 25А.
Электрическая изоляция между цепями управления и нагрузки обеспечивается за счет оптической развязки, реализованной по типу транзистора.
Крепление винтами М5 или установка на 35мм DIN рейку через адаптер.

Технические характеристики твердотельных реле серии R111

НаименованиеR111/25
Номер по каталогу ABB1SAR111025R0102
Выходная цепь
Переключающий элементТиристор
Номинальное рабочее напряжение Ue24-280В АС
Пиковое обратное напряжение Upeak650В
Номинальный рабочий ток (среднеквадратичное значение)25А (АС-51)
5А (АС-53а)
Рабочая частота45-65Гц
Максимальный ток утечки в закрытом состоянии (при Umax и T=25°C)3мА
Минимальный ток нагрузки (среднеквадратичное значение)20мА
Максимальный импульсный ток ITSM (t=20мс)250А
Максимальный ток перегрузки (t=1с)55А
Максимальная интегральная нагрузка ∫ i2dt (t=10мс)310А2с
Напряжение проводимости (при Imax и T=25°C)1,6В
Градиент допустимого напряжения du/dt500В/мкс
Градиент максимального тока di/dt100А/с
Максимальное тепловое сопротивление между кристаллом и корпусом1,25 К/Вт
Максимальное тепловое сопротивление между кристаллом и окружающей средой12 К/Вт
Входная цепь
Номинальное напряжение цепи управления3-32В DC
Напряжение замыкания3В DC
Напряжение размыкания1В DC
Входное сопротивление1,5 кОм
Максимальный входной ток (при Umax)22мА
Максимальное время включения0,5 периода
Максимальное время отключения0,5 периода
Коэффициент мощности (cos φ)0,5-1
Рабочая температура-20...+70°C
Температура граничного слоя125°C
Температура хранения-40...+100°C
Испытательное напряжение4000В
Электрическая прочность4000В

Основные размеры

Основные размеры твердотельных реле ABB серии R111

Принципиальная схема

Принципиальная схема твердотельного реле ABB серии R111
