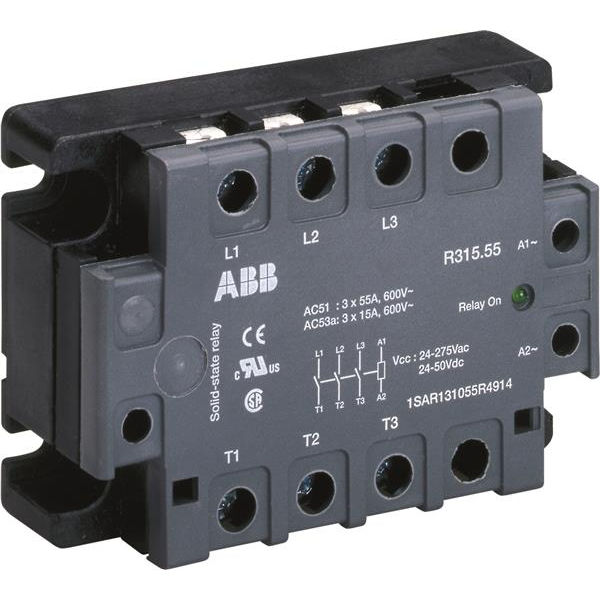

Твердотельное реле R315/55 55А (АС51)

Артикул: 005.004.024

Производитель: ABB

Штрихкод: 4013614340475

Трехфазные твердотельные реле R315/55 предназначены для бесконтактной коммутации цепей переменного тока при переходе через ноль. В качестве переключающего элемента используется так называемый альтернистор с диапазоном рабочего напряжения 42-660В АС и током 55А.
Реле выполнено в стандартном корпусе со встроенной защитой от поражений током (не требуется никакой дополнительной изоляции клемм). Имеется светодиодная индикация состояния.
Крепление на 4 винта М5 или установка на 35мм DIN рейку через адаптер.

Товар больше не поставляется

Технические характеристики твердотельных реле серии R31x

Наименование	R315/55
Номер по каталогу ABB	1SAR131055R4914
Выходная цепь
Переключающий элемент	Альтернистор
Номинальное рабочее напряжение U_e	42-660В АС
Пиковое обратное напряжение U_peak	1200В
Номинальный рабочий ток (среднеквадратичное значение) при T_a=25°C	55А (АС-51) 15А (АС-53а)
Рабочая частота	45-65Гц
Максимальный ток утечки в закрытом состоянии (при U_max и T=25°C)	< 3мА
Минимальный ток нагрузки (среднеквадратичное значение)	150мА
Максимальный импульсный ток I_TSM (t=10мс)	600А
Максимальный ток перегрузки (t=1с)	< 125А
Максимальная интегральная нагрузка ∫ i²dt (t=10мс)	1800А²с
Напряжение проводимости	≤ 1,6В
Градиент допустимого напряжения du/dt	≥ 500В/мкс
Градиент максимального тока di/dt при 50Гц	≥ 100А/мкс
Входная цепь (при T_a=25°C)
Номинальное напряжение цепи управления	24-275В АС / 24-50В DC
Напряжение замыкания	18В АС / 20В DC
Напряжение размыкания	9В АС
Максимальный входной ток (при U_max)	≤ 15мА
Задержка включения (при 50Гц)	20мс
Задержка отключения (при 50Гц)	30мс
Общие данные
Рабочая температура	-30...+80°C
Температура граничного слоя	≤ 125°C
Температура хранения	-40...+100°C
Степень защиты	IP10
Размер провода	2×2.5 мм² (2×14 AWG) - цепь управления 2×6 мм² (2×8 AWG) - силовая цепь
Момент затяжки	≤ 0,5 Н·м - цепь управления 2,5 Н·м - силовая цепь
Изоляция
Номинальное напряжение изоляции	≥ 400В АС
Испытательное напряжение	4000В
Электрическая прочность	4000В
Категория перенапряжения	III
Класс защиты	2

Твердотельное реле R315/55 55А (АС51)

Технические характеристики твердотельных реле серии R31x

Основные размеры
