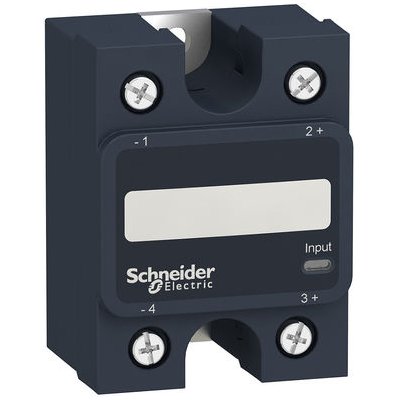

Твердотельное реле SSP1A150BDT

Твердотельное реле SSP1A150BDT
Производитель: Schneider Electric
Твердотельное реле SSP1A150BDT для цепей управления.
  • Управляющее напряжение - 3...32Vdc.
  • Выходное напряжение - 24...300Vac.
  • Номинальный ток 50А (при использовании радиатора).
При использовании твердотельных реле очень важно позаботиться о распределении тепла, иначе работа реле будет нарушена. Для этого необходимо использовать радиатор. Реле должно быть установлено на чистую, гладкую поверхность радиатора, с использованием теплопроводящей прокладки SSR AT1.
Цена по запросу

Параметры

Линейка продуктовZelio Relay
Тип продуктаТвердотельное реле
Короткое обзначениеSSP1
КреплениеМонтаж на панели
Количество фаз1
Количество и тип контактов1 NO
[In] номинальный ток50 A
Тип коммутацииСрабатывание при переходе через ноль
SCR output
Управляющее напряжение3...32 V DC
Напряжение переключения<= 1 V DC отключение
>= 3 V DC включение
Время отклика на входной сигнал0.5 cycle включение
0.5 cycle отключение
Ток срабатывания10 mA / 12 VDC
Номинальное напряжение нагрузки24...300 V AC
Ток нагрузки0.15...50 A
Макс. блокирующее напряжение600 V
ПрисоединениеВинтовые клеммы на вход: 0.2...3.3 mm², (AWG 24...AWG 12) с наконечником
Винтовые клеммы на выход: 0.5...5.26 mm², (AWG 20...AWG 10) с наконечником
Винтовые клеммы на вход: 0.2...3.3 mm², (AWG 24...AWG 12) без наконечника
Винтовые клеммы на выход: 0.5...8.26 mm², (AWG 20...AWG 8) без наконечника
Вилочный наконечник: 9.2 x 4 mm на вход
Кольцевой наконечник: 9.2 x 4 mm на вход
Вилочный наконечник: 11.7 x 4.5 mm на выход
Кольцевой наконечник: 11.7 x 4.5 mm на выход
ИндикацияЗеленый светодиод
Класс защитыIP20
Температура эксплуатации-40...80 °C
Температура хранения-40...125 °C

Размеры и графики

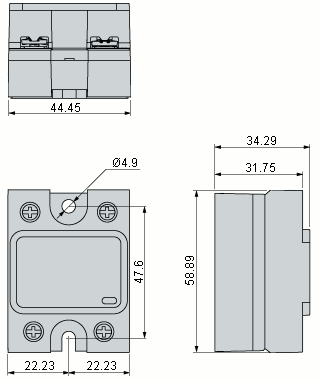

Размеры твердотельного реле SSP1A150BDT
ривые зависимости тока от температуры для реле SSP1A150BDT

Вспомогательные элементы и аксессуары для SSP1A150BDT

Аналогичные товары или товары на замену SSP1A150BDT
