Твердотельное реле SSR-25DA-H 25А 3-32В DC нагрузка 90...480В AC

  • Артикул: 005.003.004
  • photo 3
  • photo 4
  • photo 5
  • photo 6
  • photo 7
  • photo 8

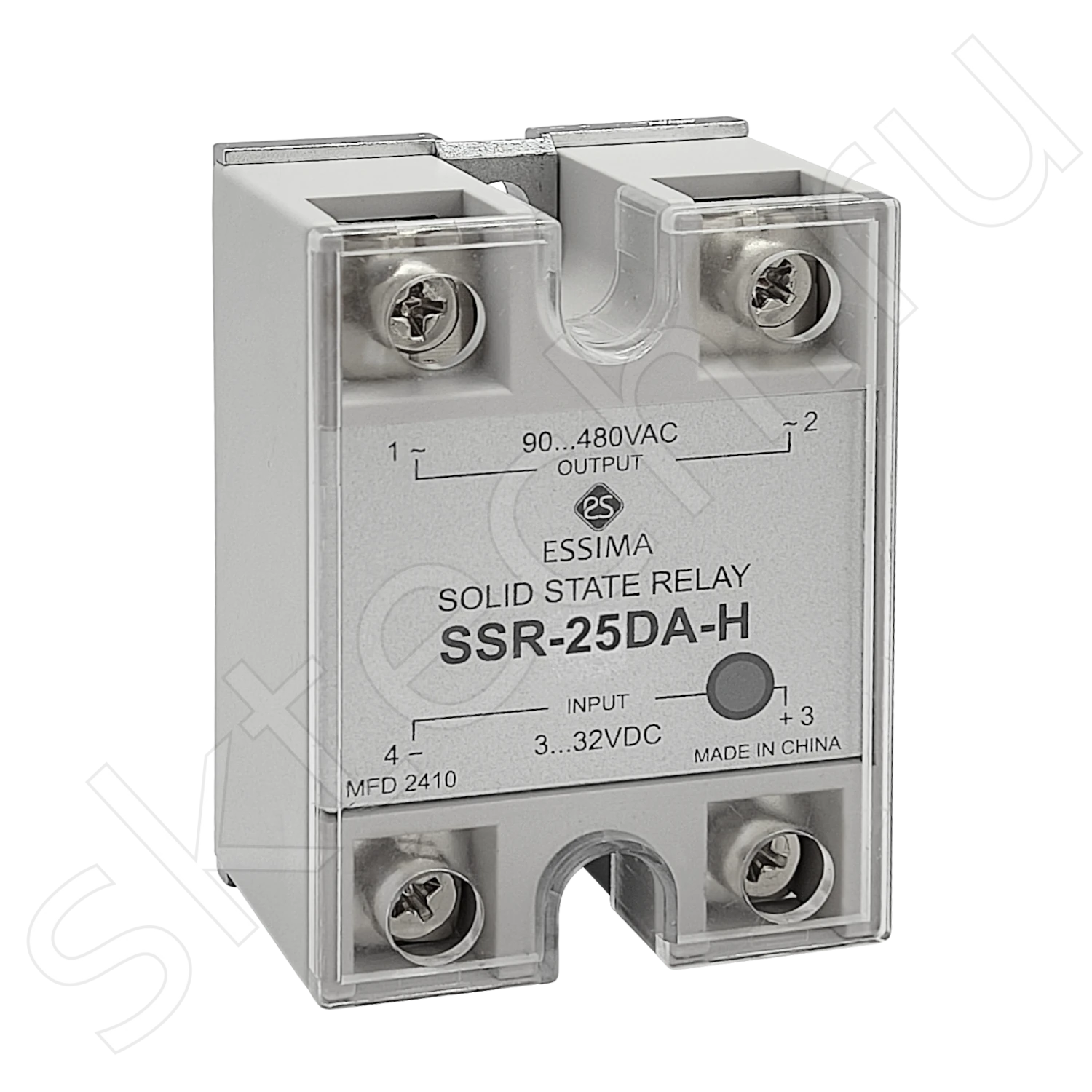

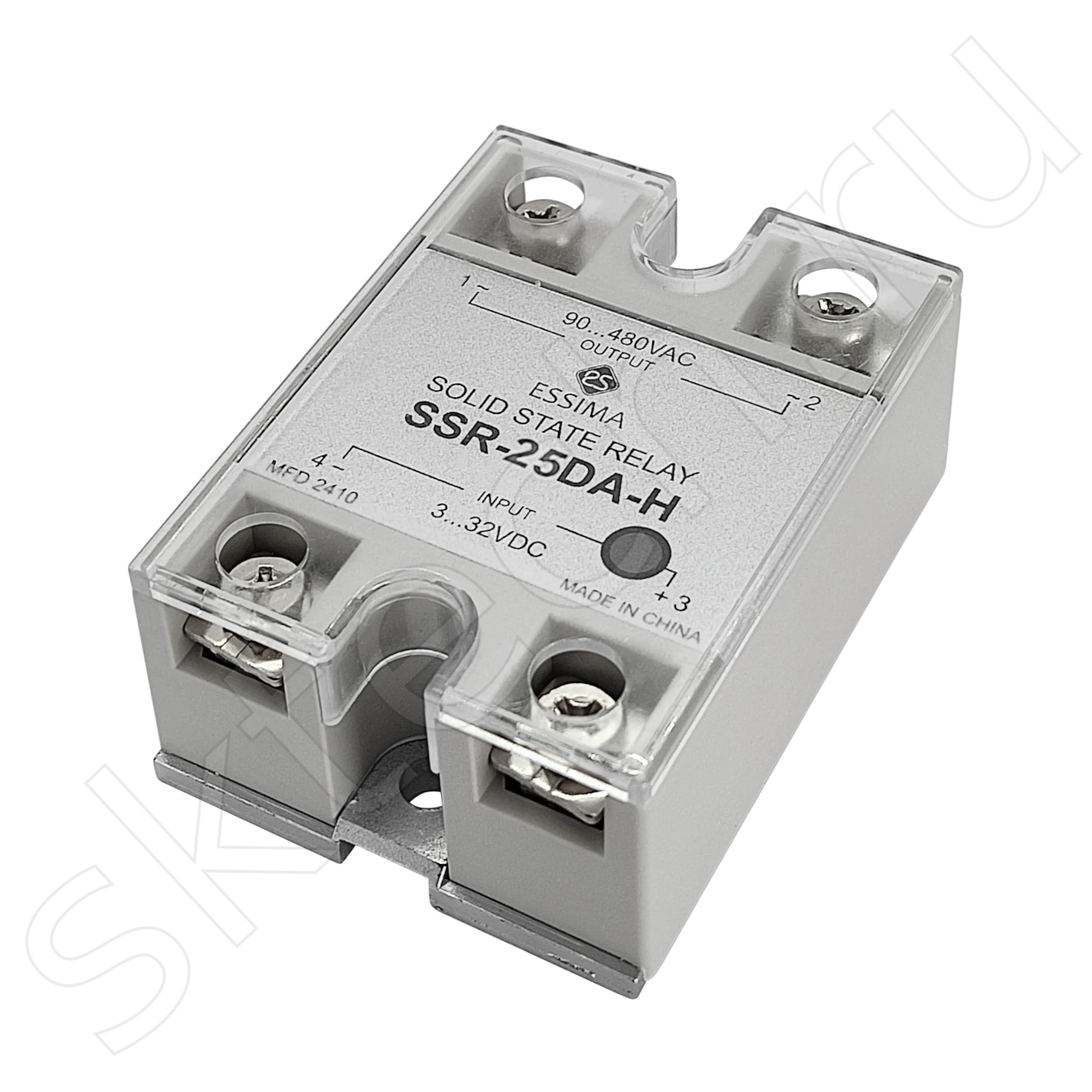

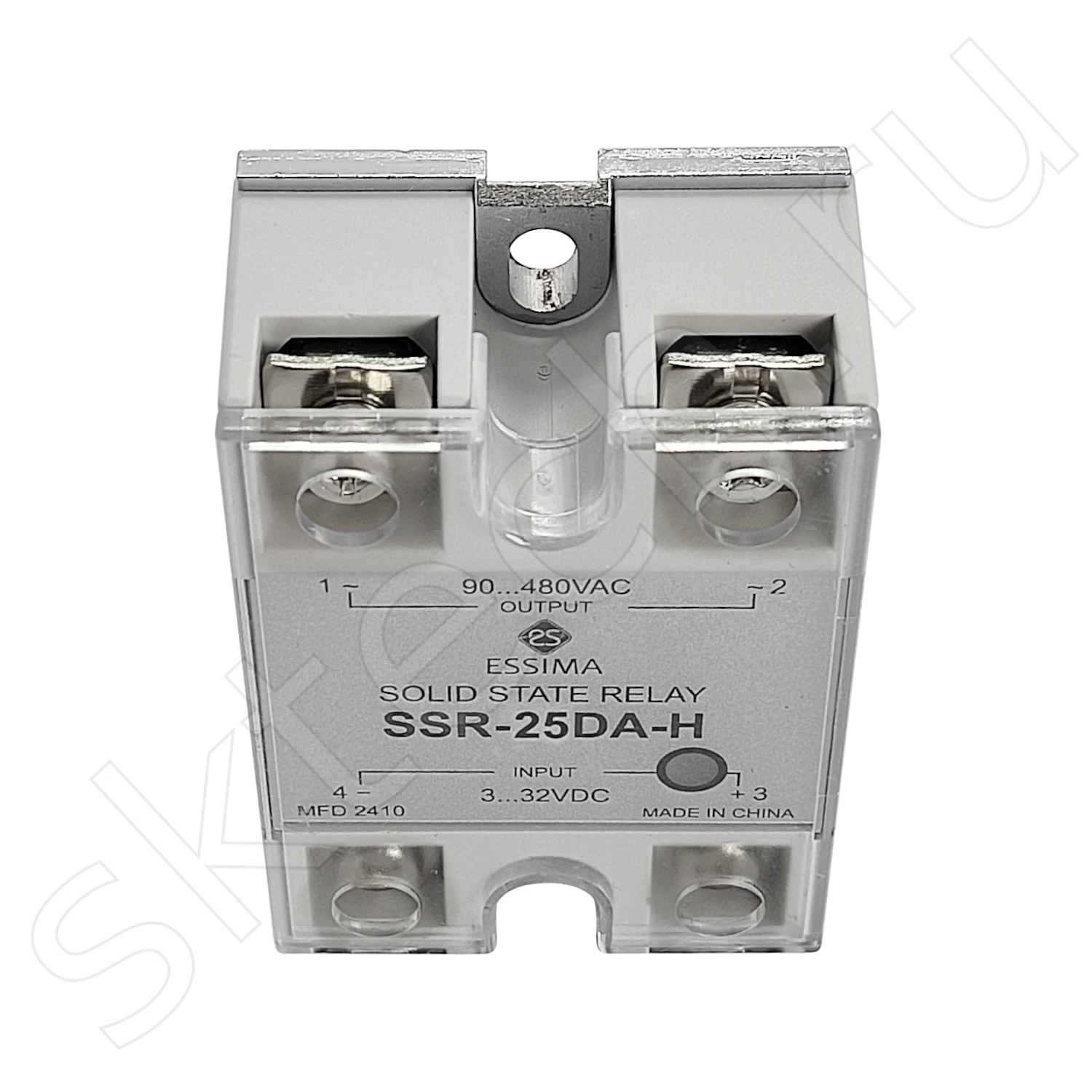

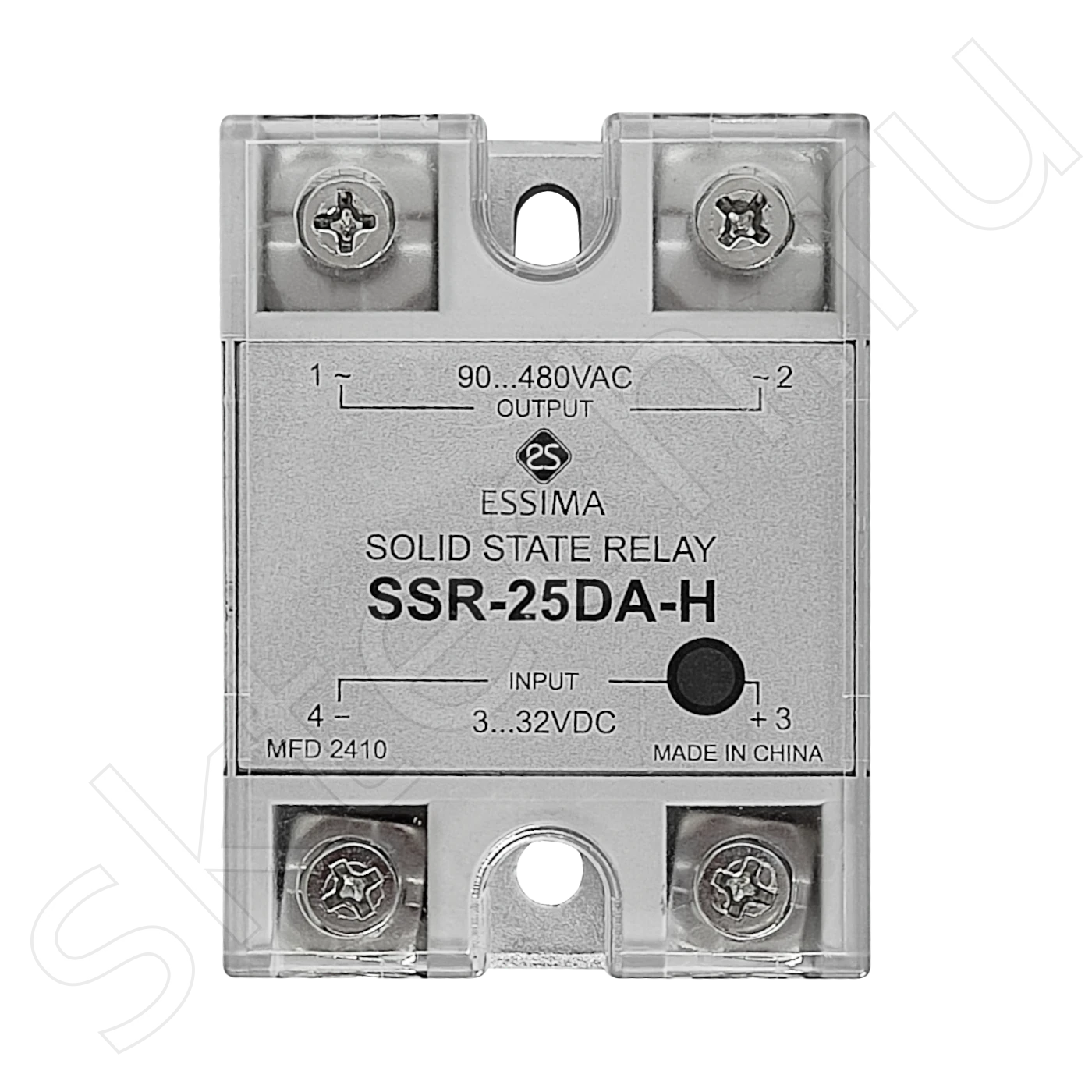

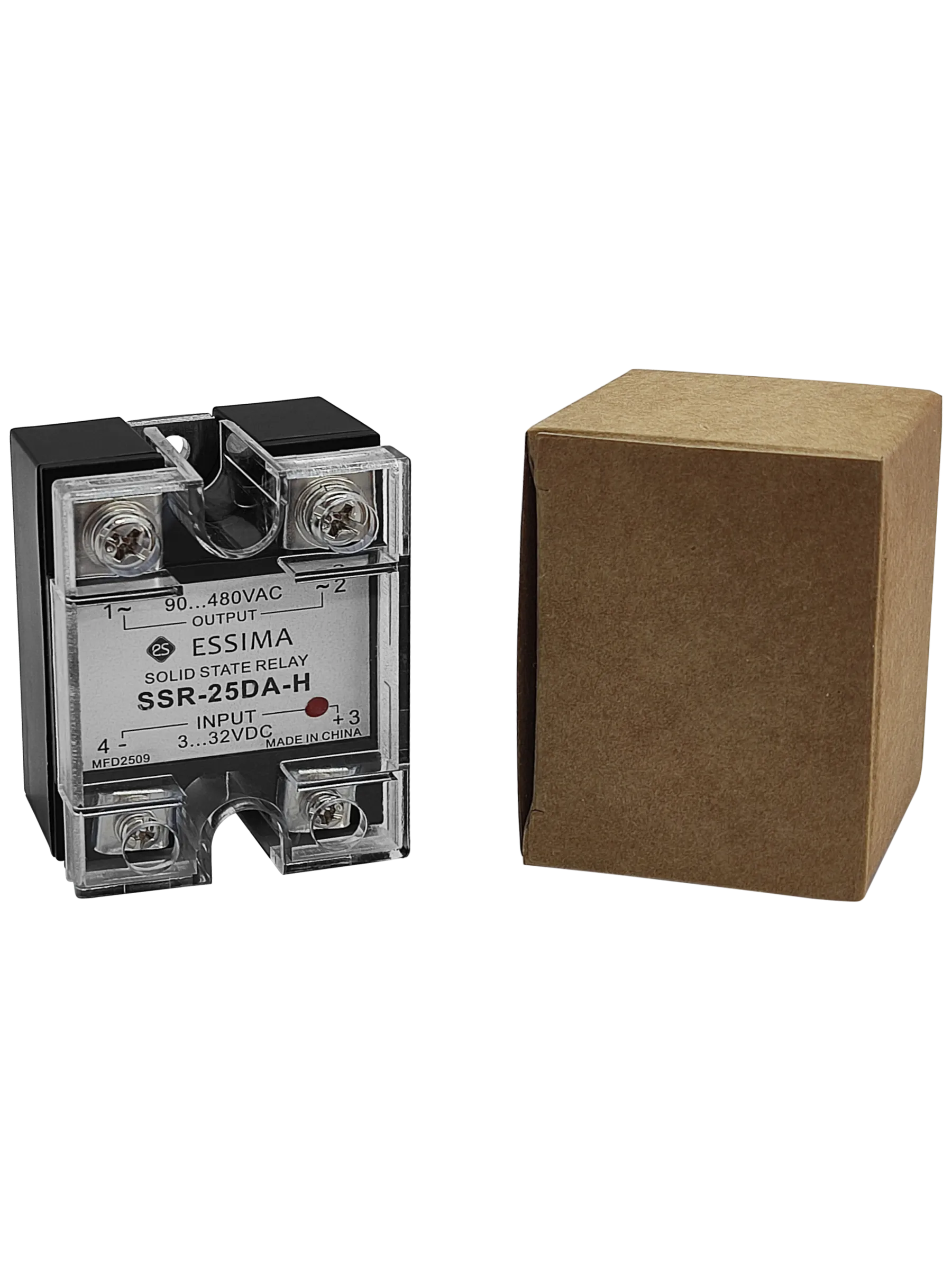

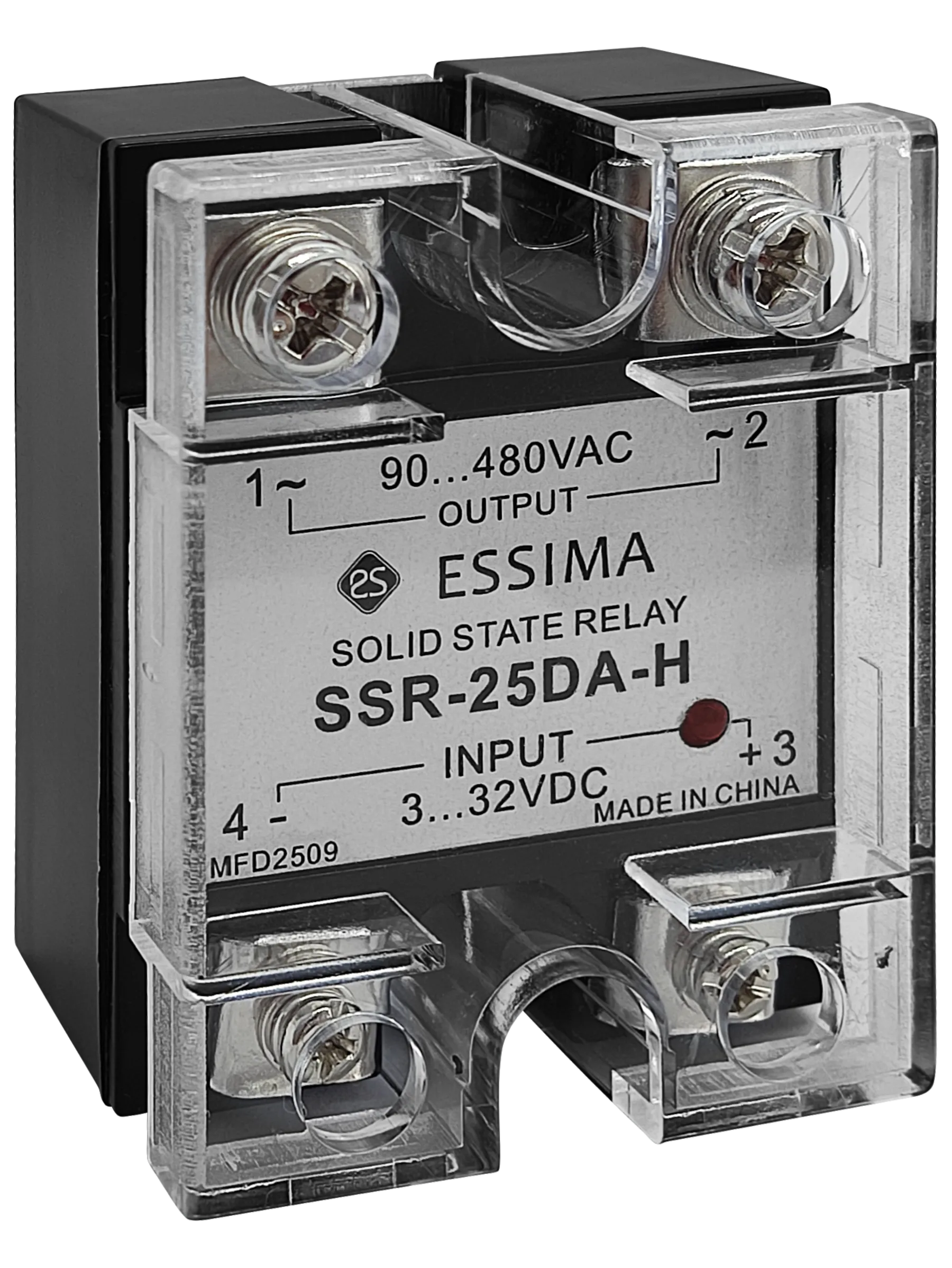

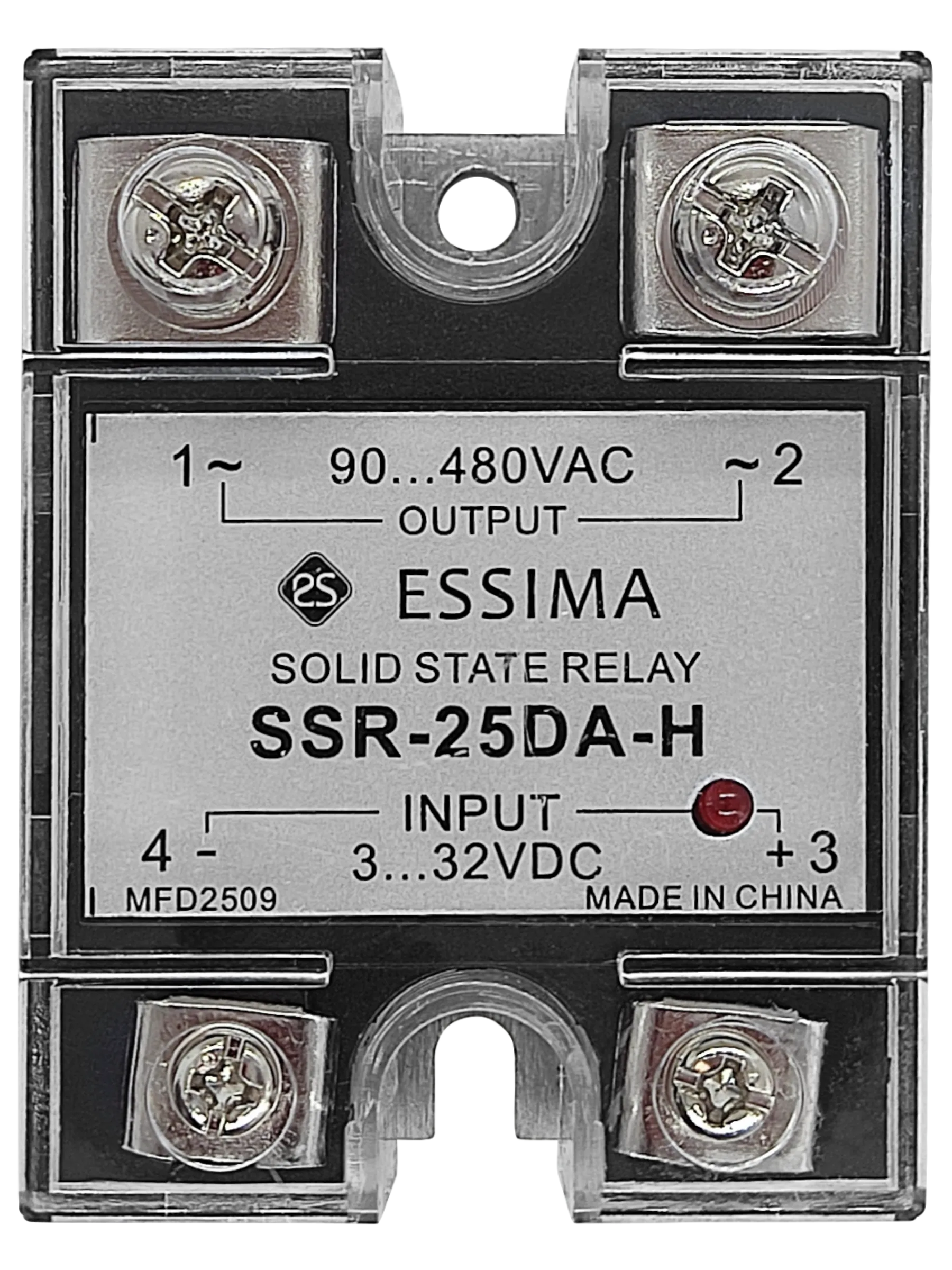

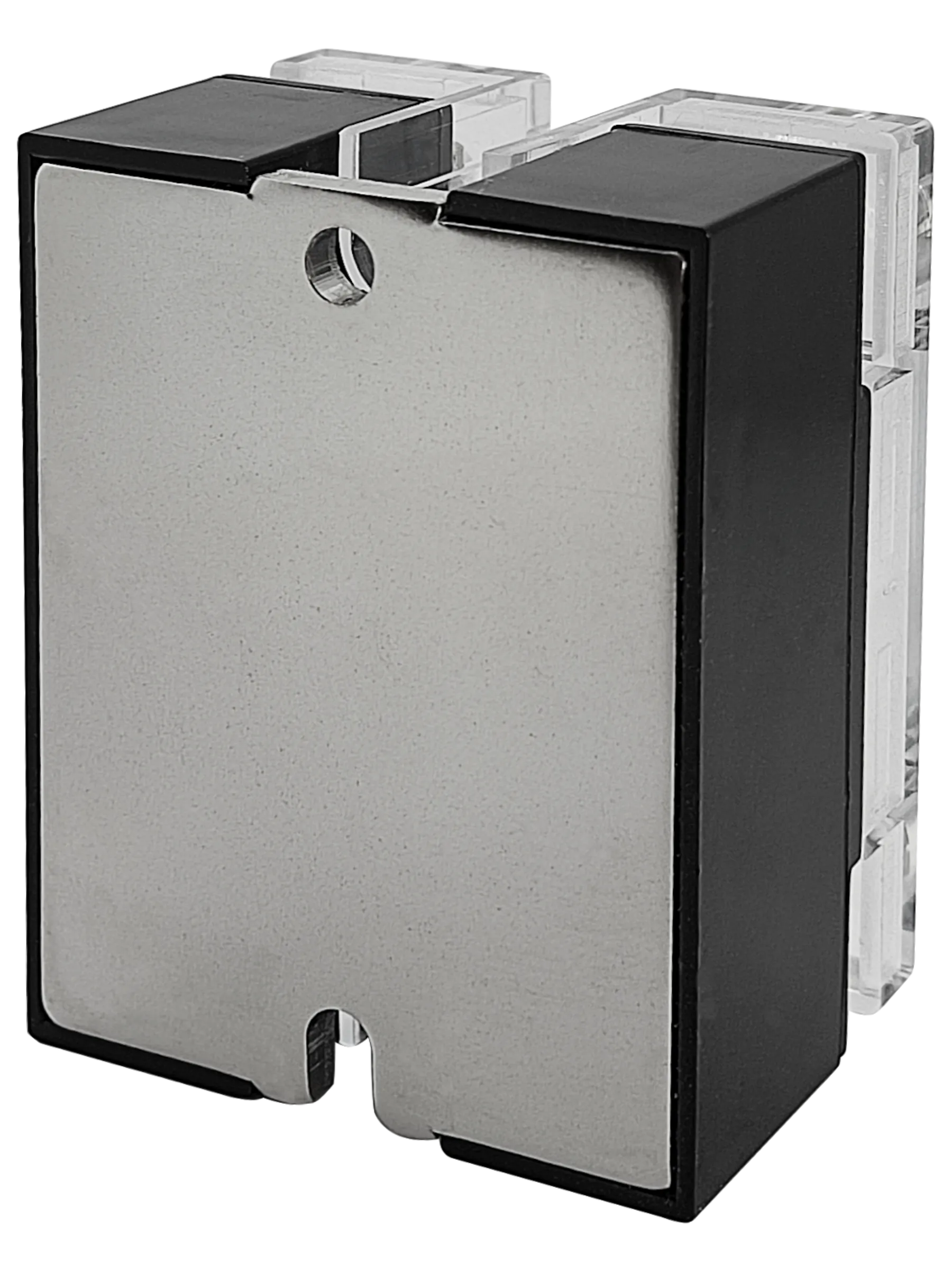

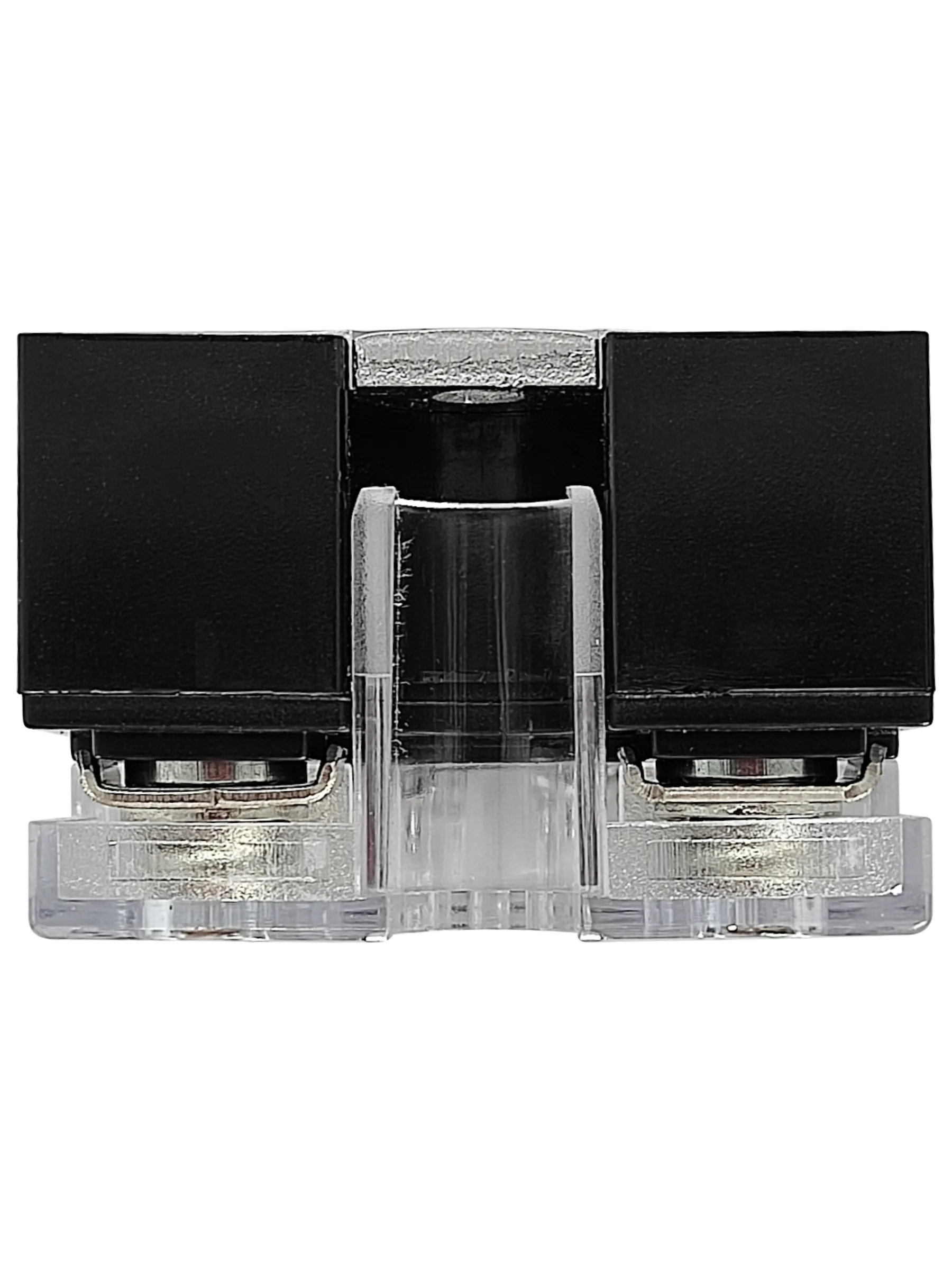

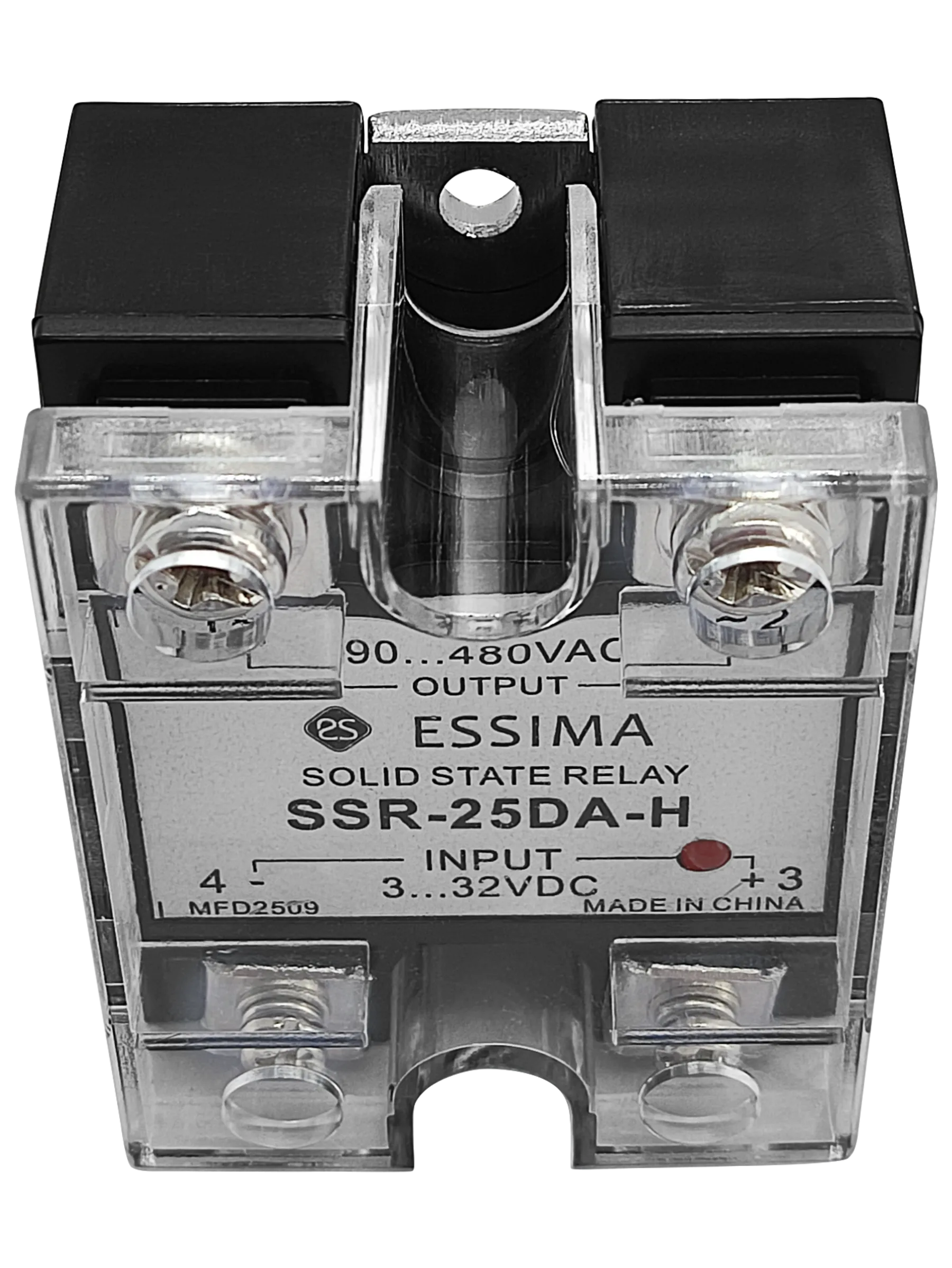

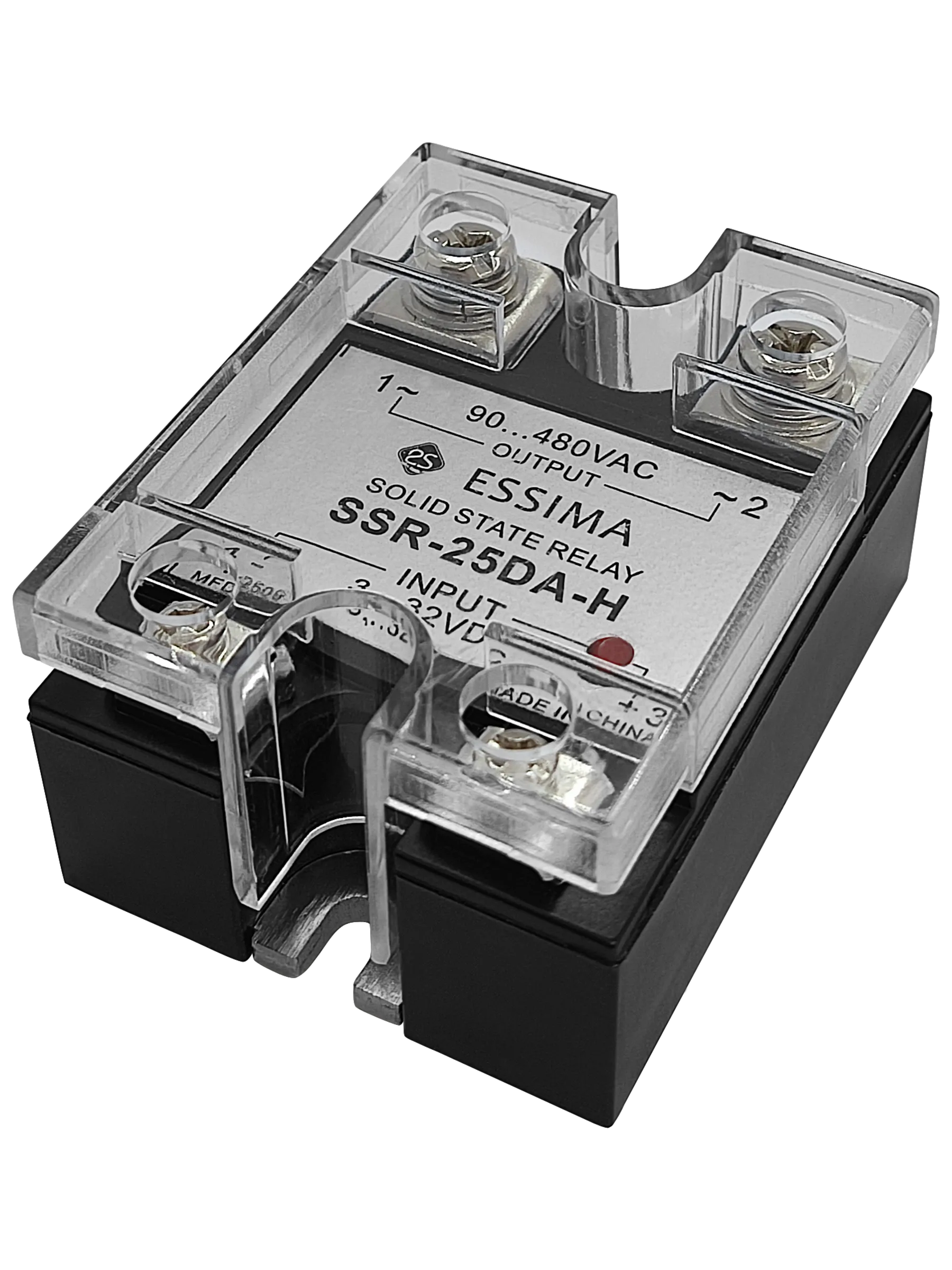

Реле SSR-25DA-H
Реле твердотельное SSR-25DA-H - полупроводниковое устройство для бесконтактной коммутации силовых цепей исполнительных механизмов. Предназначено для проектов, где требуется коммутация переменного тока от 90 до 480 Вольт с силой тока до 25 Ампер.
Применение радиаторов обязательно если ток в силовой цепи реле 5 или более ампер. В противном случае возможен выход из строя реле в результате перегрева.
− Ток нагрузки 25А
− Входное напряжение 3...32В DC
− Коммутируемое напряжение 90...480В AC
473.00 ₽
 шт

Характеристики

Ток нагрузки25А
Коммутируемое напряжение90-480В AC
Входное напряжение3-32В DC
Электрическая прочность2500В AC
Управляющий ток≤ 15мА
Ток утечки в выключенном состоянии≤5мА
Время включения/выключения≤10мс
Сопротивление изоляции≥50МОм
Рабочая температура-30°C...+75°C
Температура хранения-40°C...+80°C
Степень защиты по ГОСТ 14254­96IP40
Климатическое исполнение и категория размещения по ГОСТ 15150­69УХЛ4
Индикациясветодиод для контроля наличия входного сигнала
Тип монтажакрепление винтами на плоскость
Габаритные размеры62.5х45х26 мм

Размеры реле

Размеры реле SSR-25DA-H

Схема подключения

Схема подключения реле SSR-25DA-H

Расшифровка маркировки твердотельных реле SSR на примере модели SSR-25-AA-H

  • SSR – серия реле;
  • 25 – номинальный ток нагрузки, А;
  • AA-H – исполнение (управляющий сигнал / напряжение питания нагрузки):
           AA     - 80-250 VAC / 24-380 VAC;
           AA-H - 80-250 VAC / 90-480 VAC;
           DA     - 3-32 VDC / 24-380 VAC;
           DA-H - 3-32 VDC / 90-480 VAC;
           DD     - 3-32 VDC / 5-60 VDC;
           DD-H - 3-32 VDC / 5-220 VDC;
           VA     - 470 kOм / 24-380 VAC.
