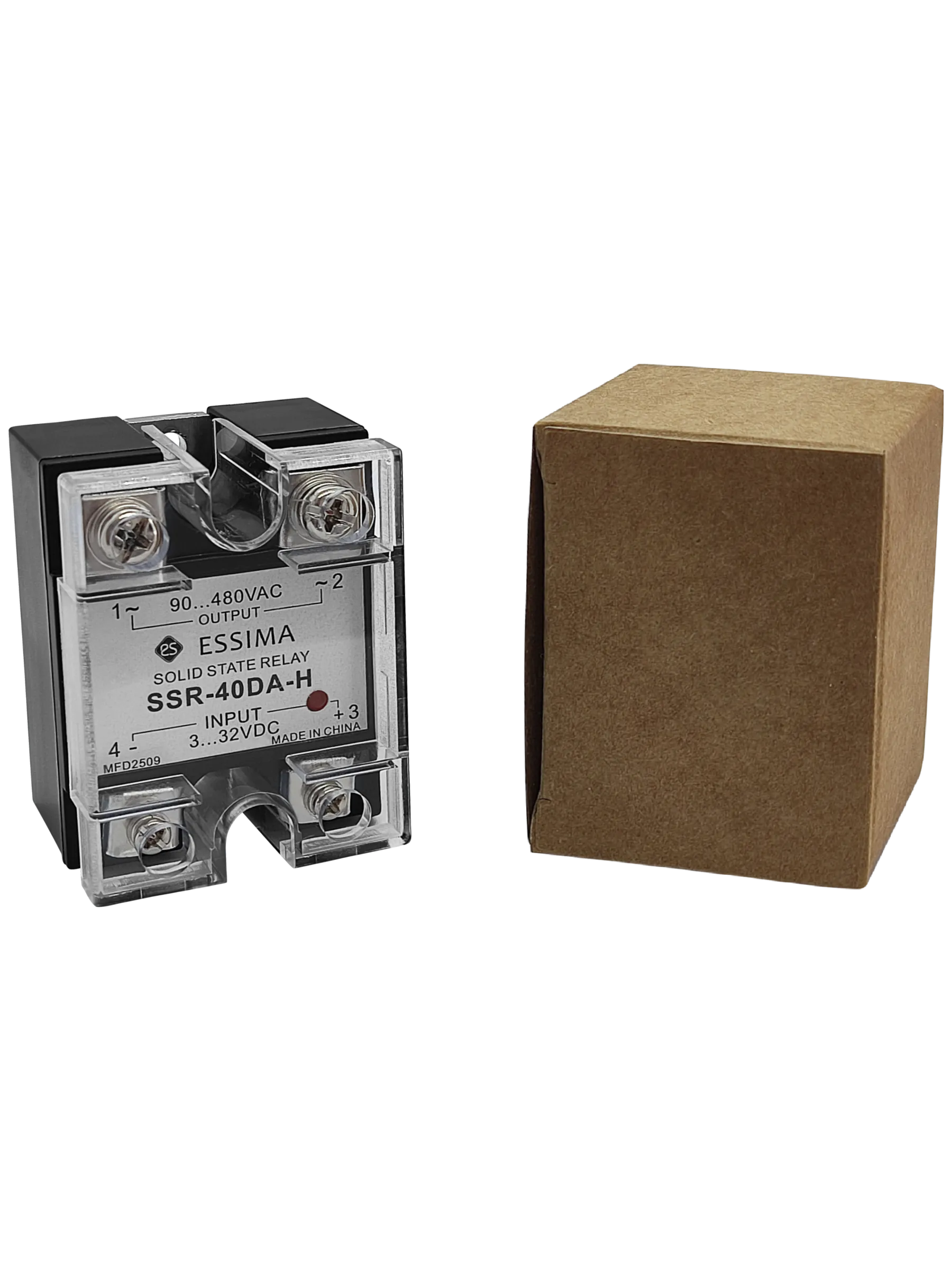

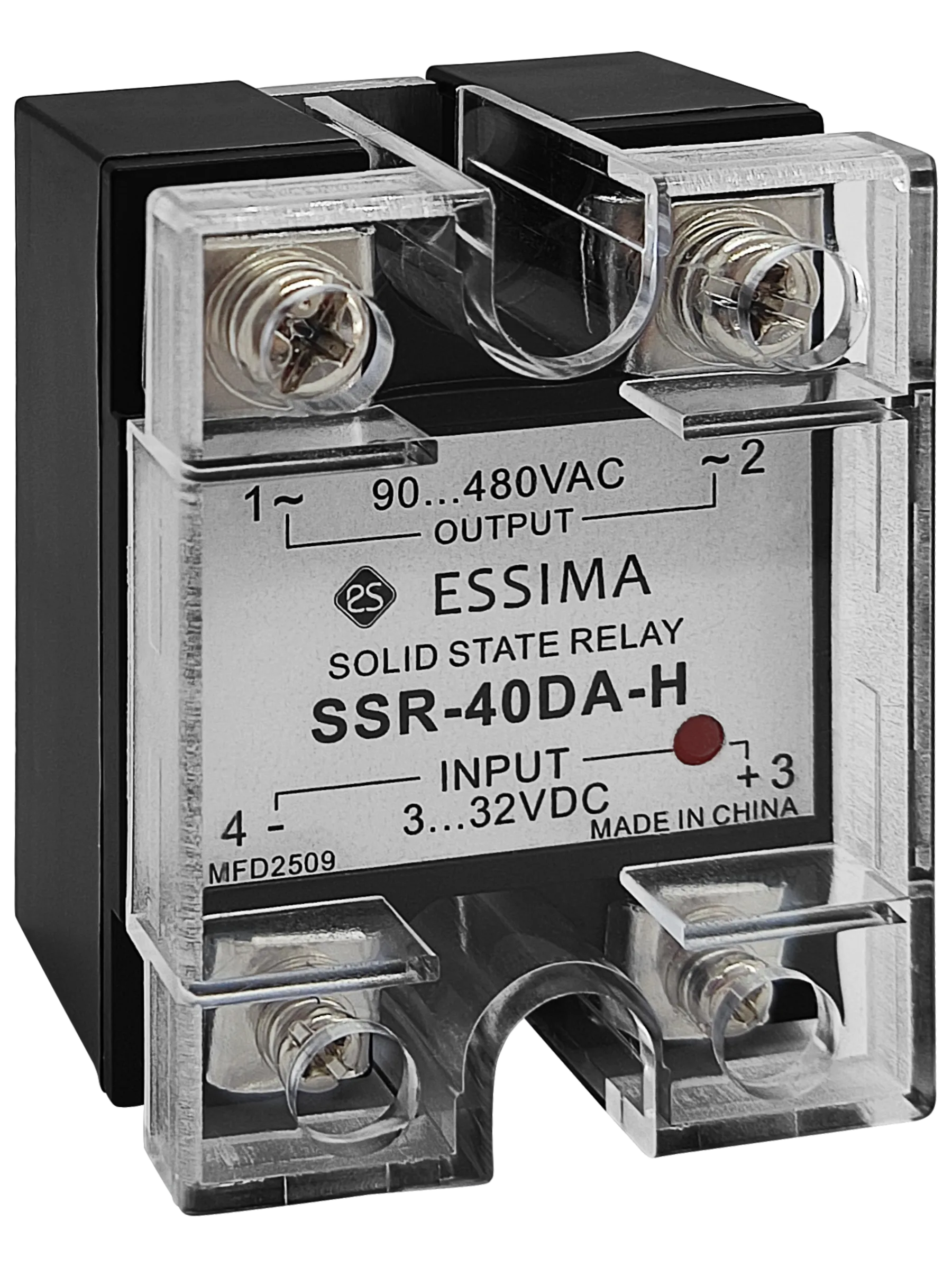

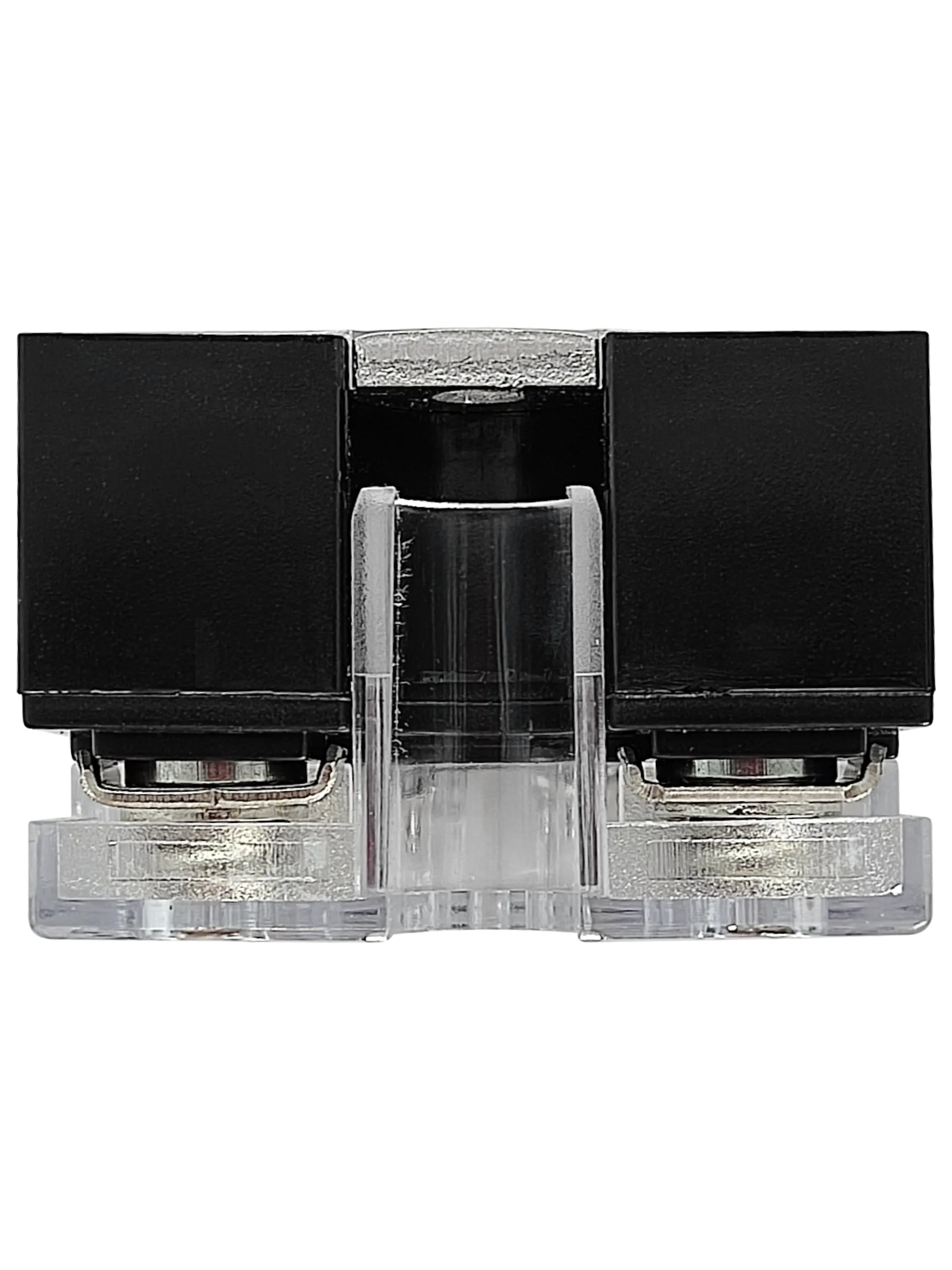

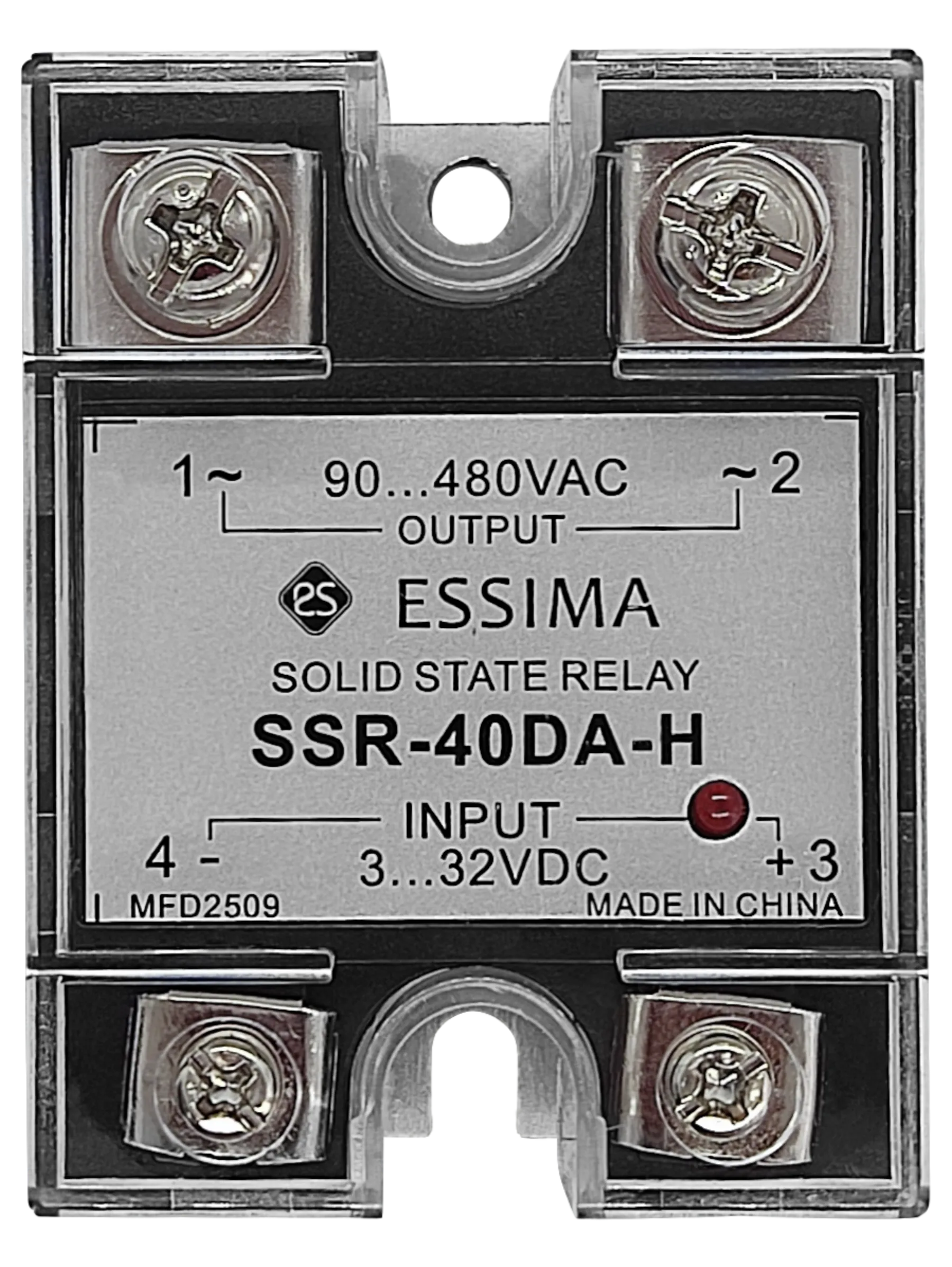

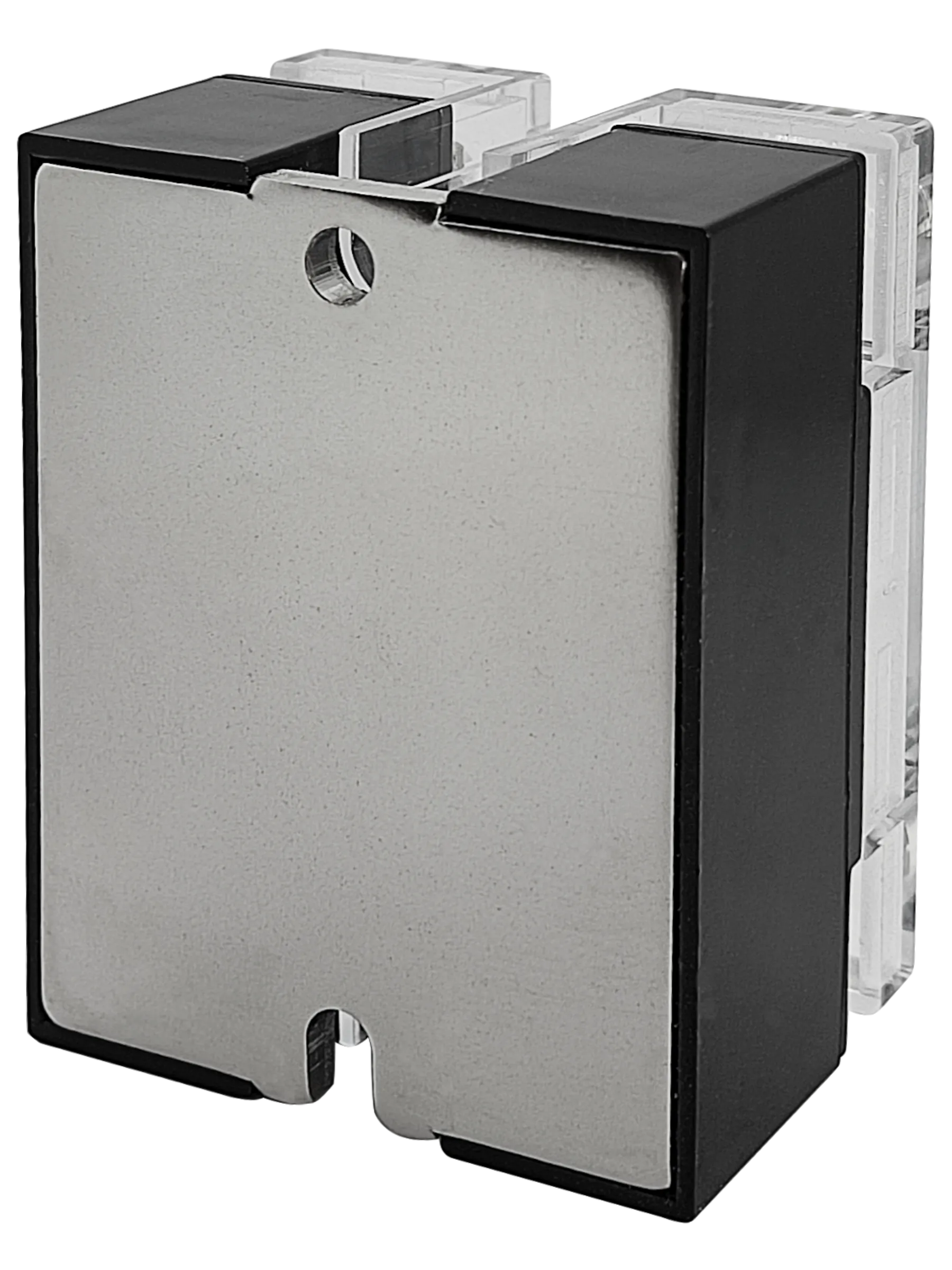

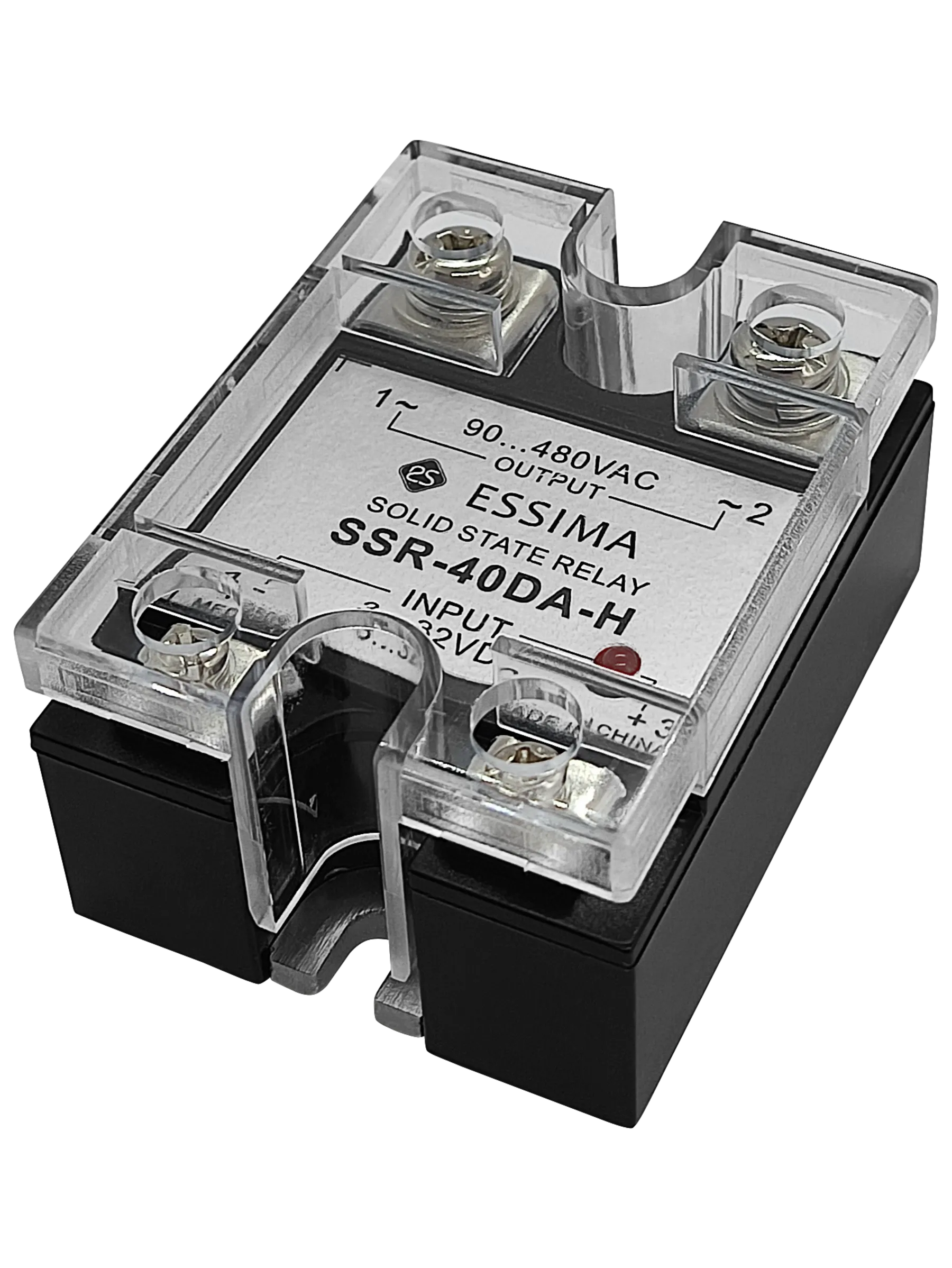

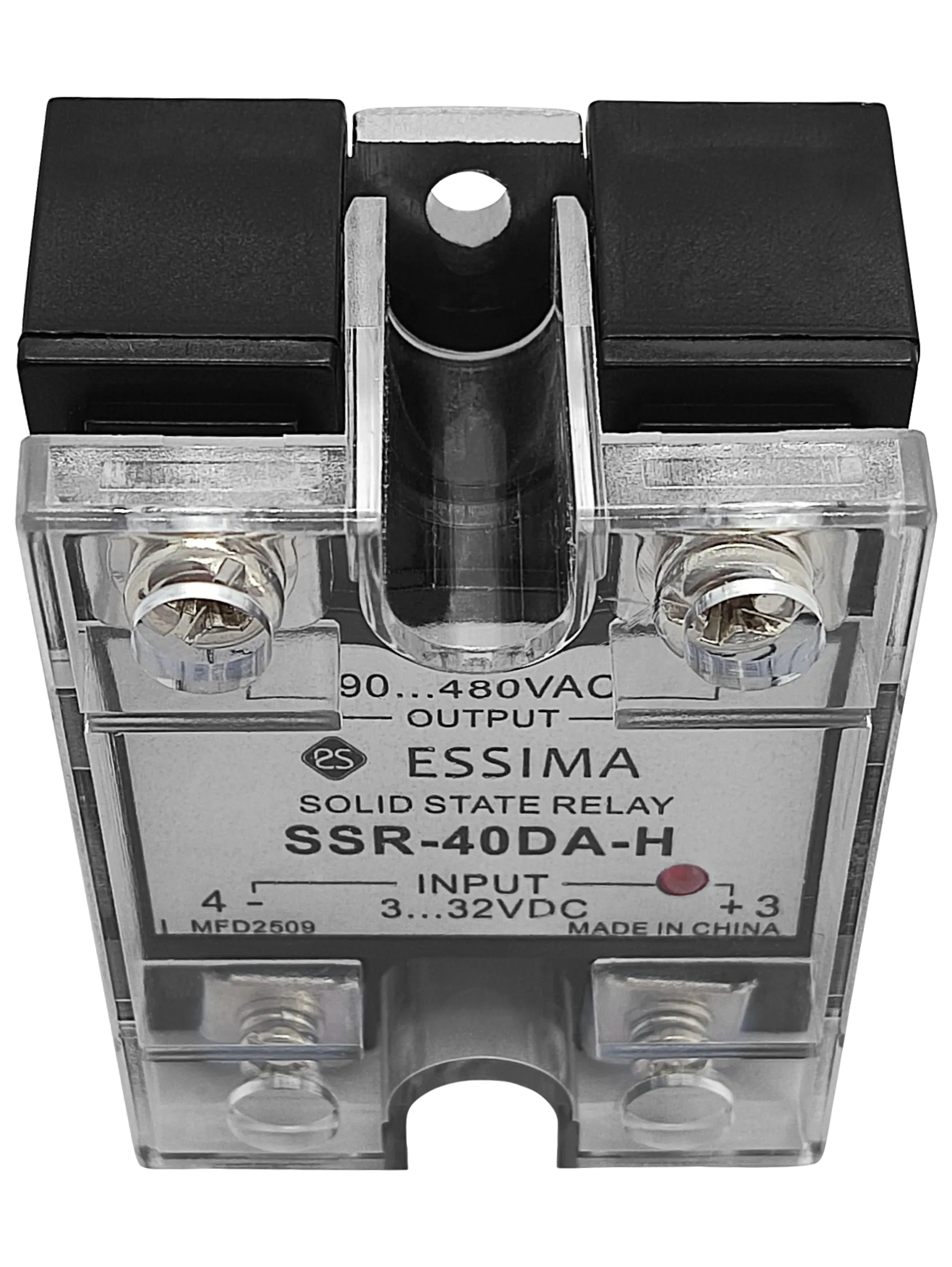

Твердотельное реле SSR-40DA-H 40А 3-32В DC, контроль 90...480В AC

Артикул: 005.003.006

Производитель: Essima

Твердотельное реле SSR-40DA-H - полупроводниковое устройство для бесконтактной коммутации силовых цепей исполнительных механизмов. Предназначено для проектов, где требуется коммутация переменного тока от 90 до 480 Вольт с силой тока до 40 Ампер.
Применение радиаторов обязательно если ток в силовой цепи реле 5 или более ампер. В противном случае возможен выход из строя реле в результате перегрева.
− Ток нагрузки 40А
− Входное напряжение 3...32В DC
− Коммутируемое напряжение 90...480В AC

460.00 ₽

Характеристики

Ток нагрузки	40А
Коммутируемое напряжение	90-480В AC
Входное напряжение	3-32В DC
Электрическая прочность	2500В AC
Управляющий ток	≤ 15мА
Ток утечки в выключенном состоянии	≤5мА
Время включения/выключения	≤10мс
Сопротивление изоляции	≥50МОм
Температура эксплуатации	-30°C...+75°C
Температура хранения	-40°C...+80°C
Степень защиты по ГОСТ 1425496	IP40
Климатическое исполнение и категория размещения по ГОСТ 1515069	УХЛ4
Индикация	светодиод для контроля наличия входного сигнала
Тип монтажа	крепление винтами на плоскость
Габаритные размеры	62х45х26 мм

Размеры реле

Схема подключения

Расшифровка маркировки твердотельных реле SSR на примере модели SSR-25-AA-H

SSR – серия реле;
25 – номинальный ток нагрузки, А;
AA-H – исполнение (управляющий сигнал / напряжение питания нагрузки):
       AA     - 80-250 VAC / 24-380 VAC;
       AA-H - 80-250 VAC / 90-480 VAC;
       DA     - 3-32 VDC / 24-380 VAC;
       DA-H - 3-32 VDC / 90-480 VAC;
       DD     - 3-32 VDC / 5-60 VDC;
       DD-H - 3-32 VDC / 5-220 VDC;
       VA     - 470 kOм / 24-380 VAC.

Вспомогательные элементы и аксессуары для SSR-40DA-H

RAD-RTP-40

Руководство по эксплуатации на твердотельные реле SSR
[2.71 Mb]
