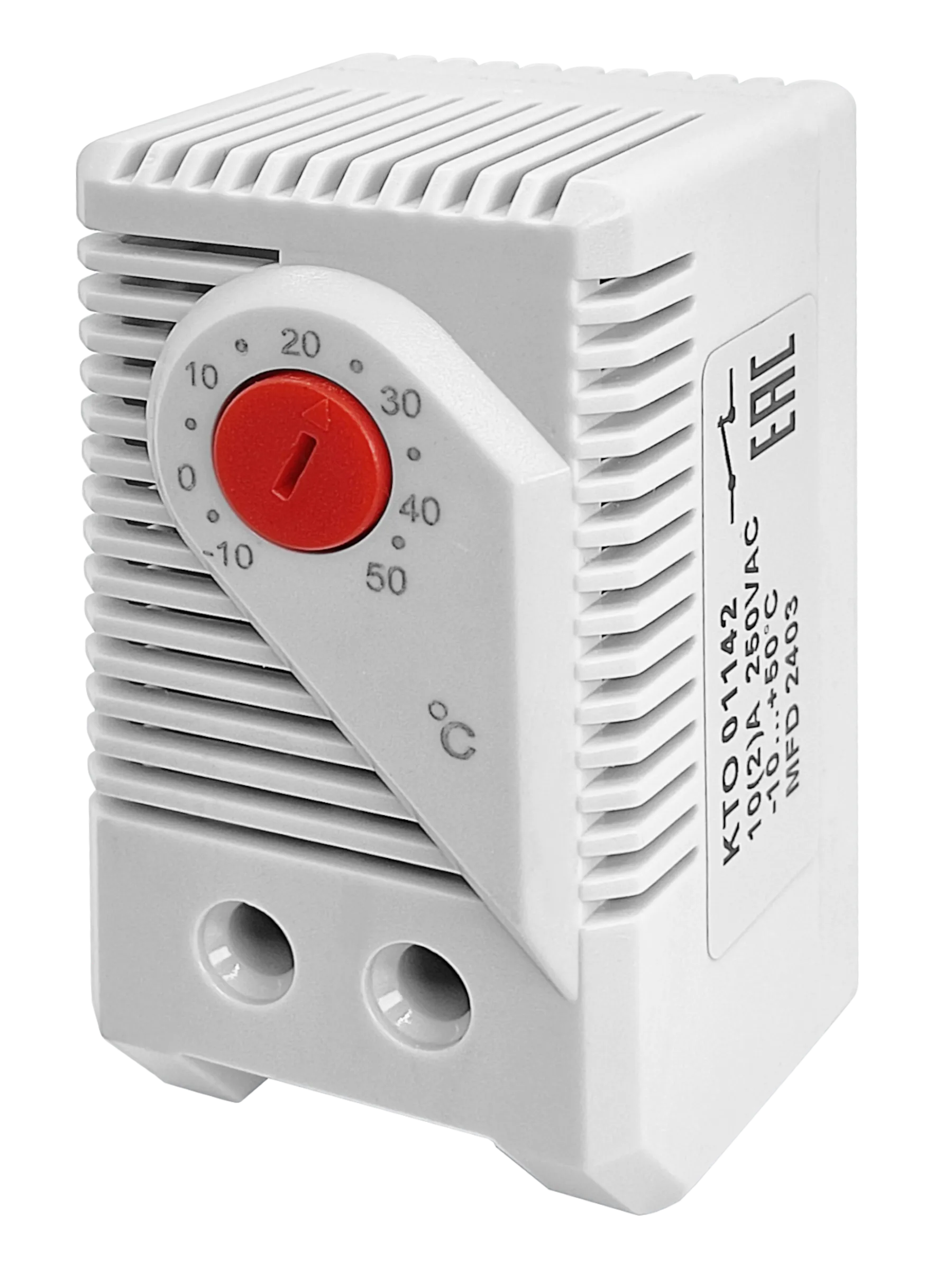

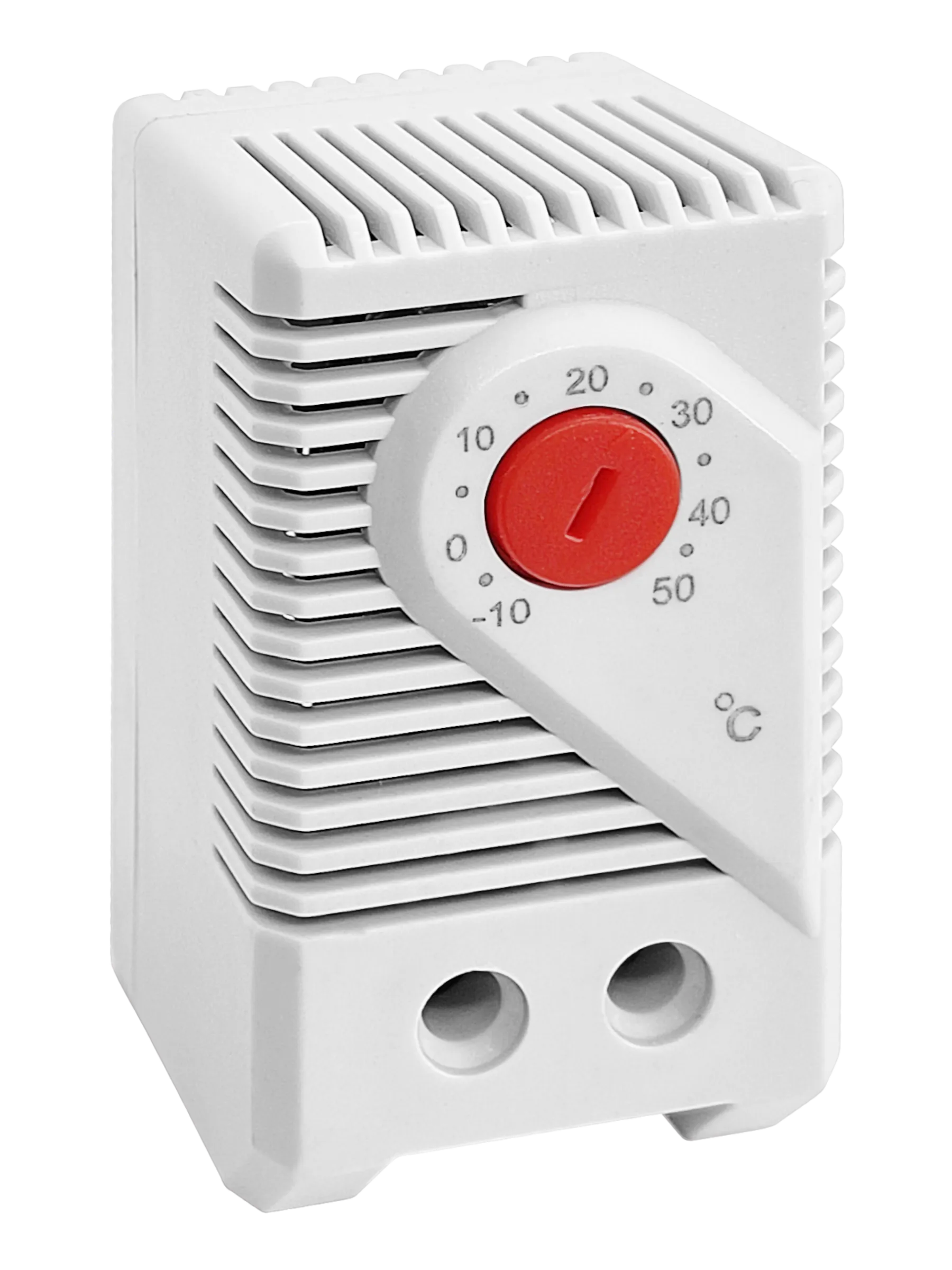

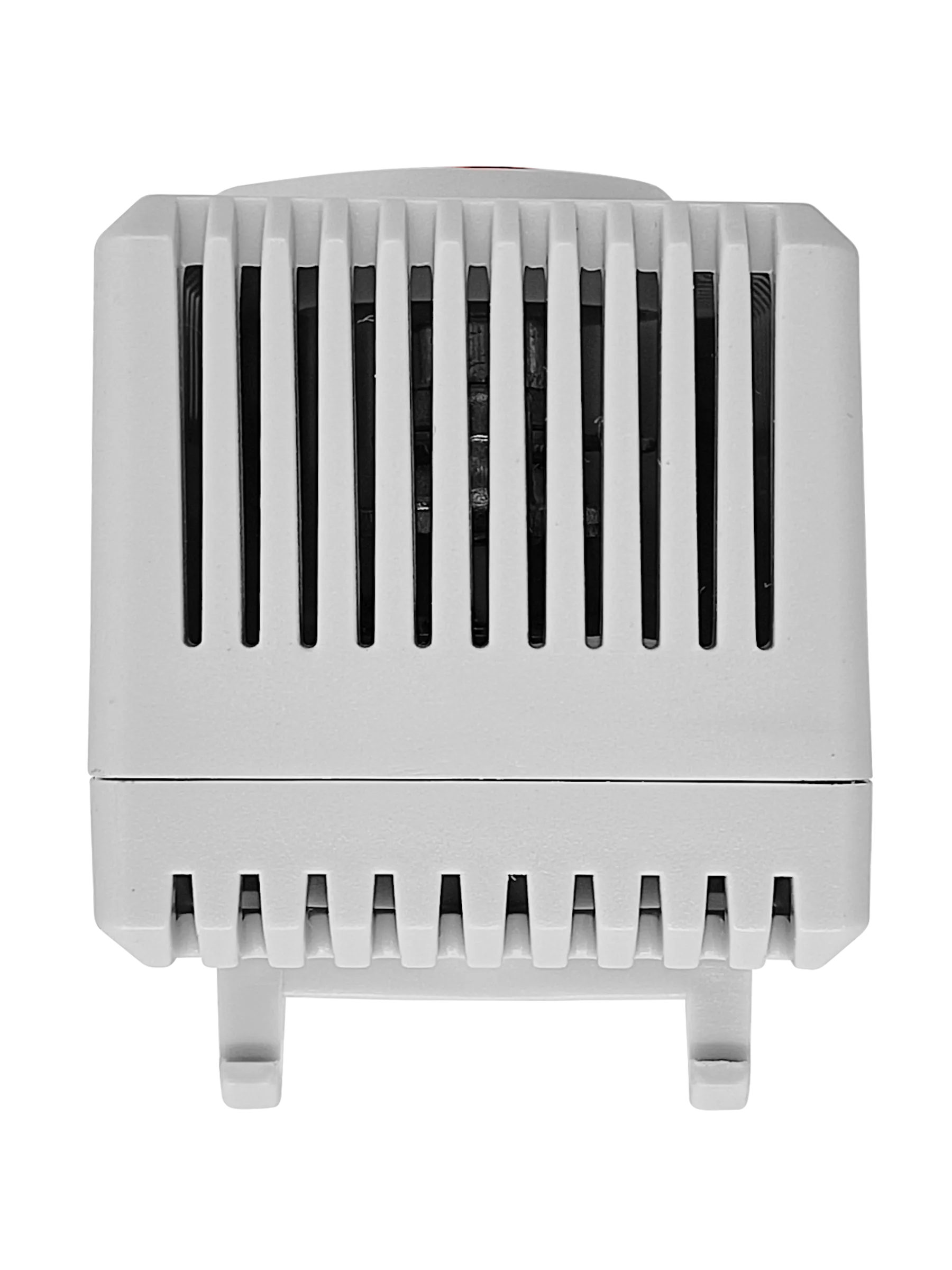

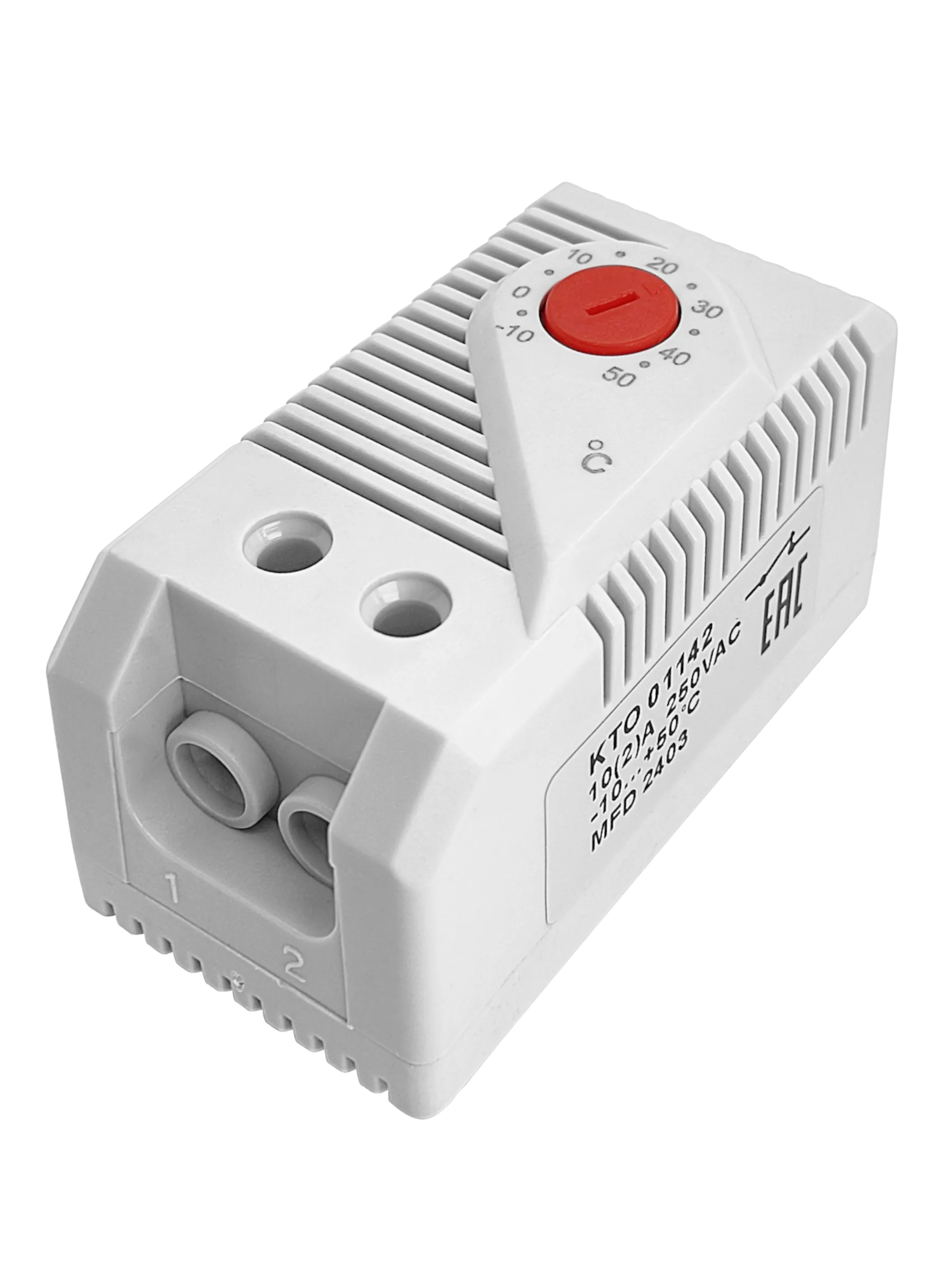

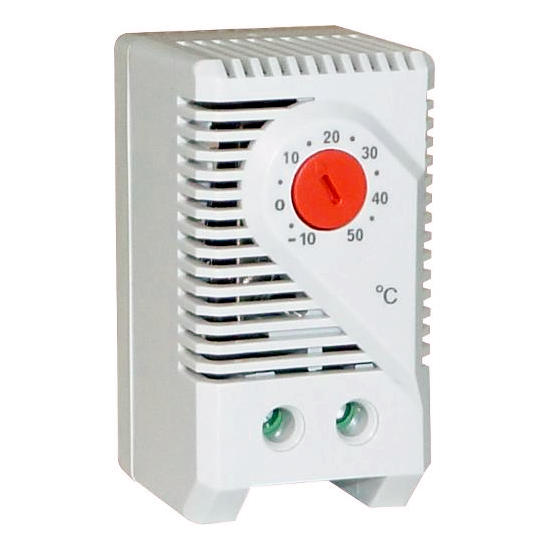

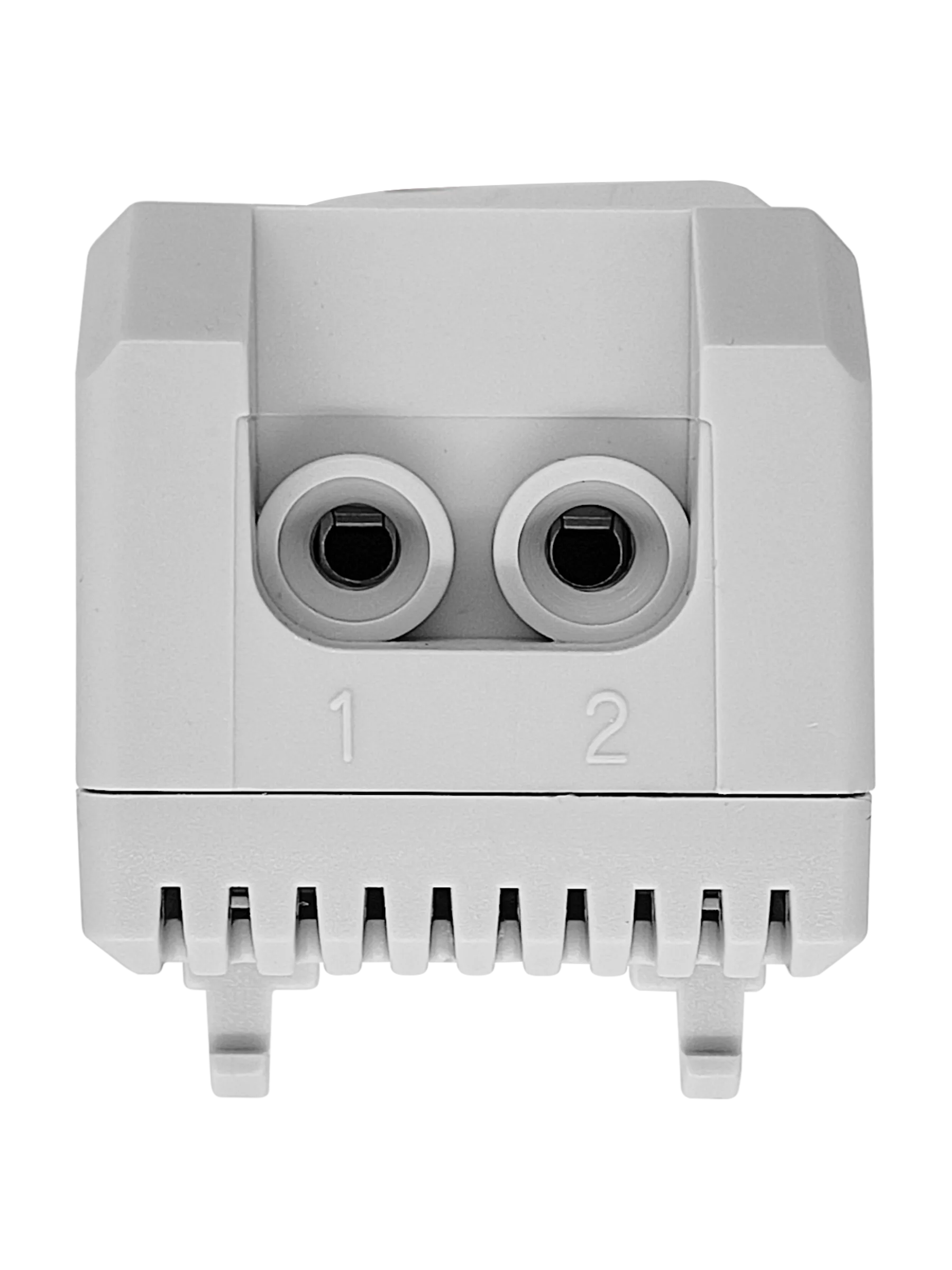

Механический терморегулятор KTO 01142.0-00 -10...+50°C, NC контакт

Терморегулятор KTO 01142.0-00
Производитель: Essima
Механический терморегулятор KTO 01142.0-00 (регулируемый термостат) предназначен для размыкания силовой электрической цепи при повышении температуры до заданного значения. Термостат не имеет собственного электропотребления.
Принцип работы термостата основан на принципе деформации биметаллической пластины.
Диапазон регулирования: -10...+50°C;
Номинальный ток: 10(2)A 250VAC;
Один нормально-закрытый контакт.
308.00 ₽
Доступно: 682 шт
 шт

Технические параметры

Номинальный ток10(2)A 250VAC
Диапазон регулирования-10 ... +50°С
Температура хранения и эксплуатации -20°С ... +80°С
Погрешность±4°C
Гистерезис7°C

Указания по монтажу и регулировке

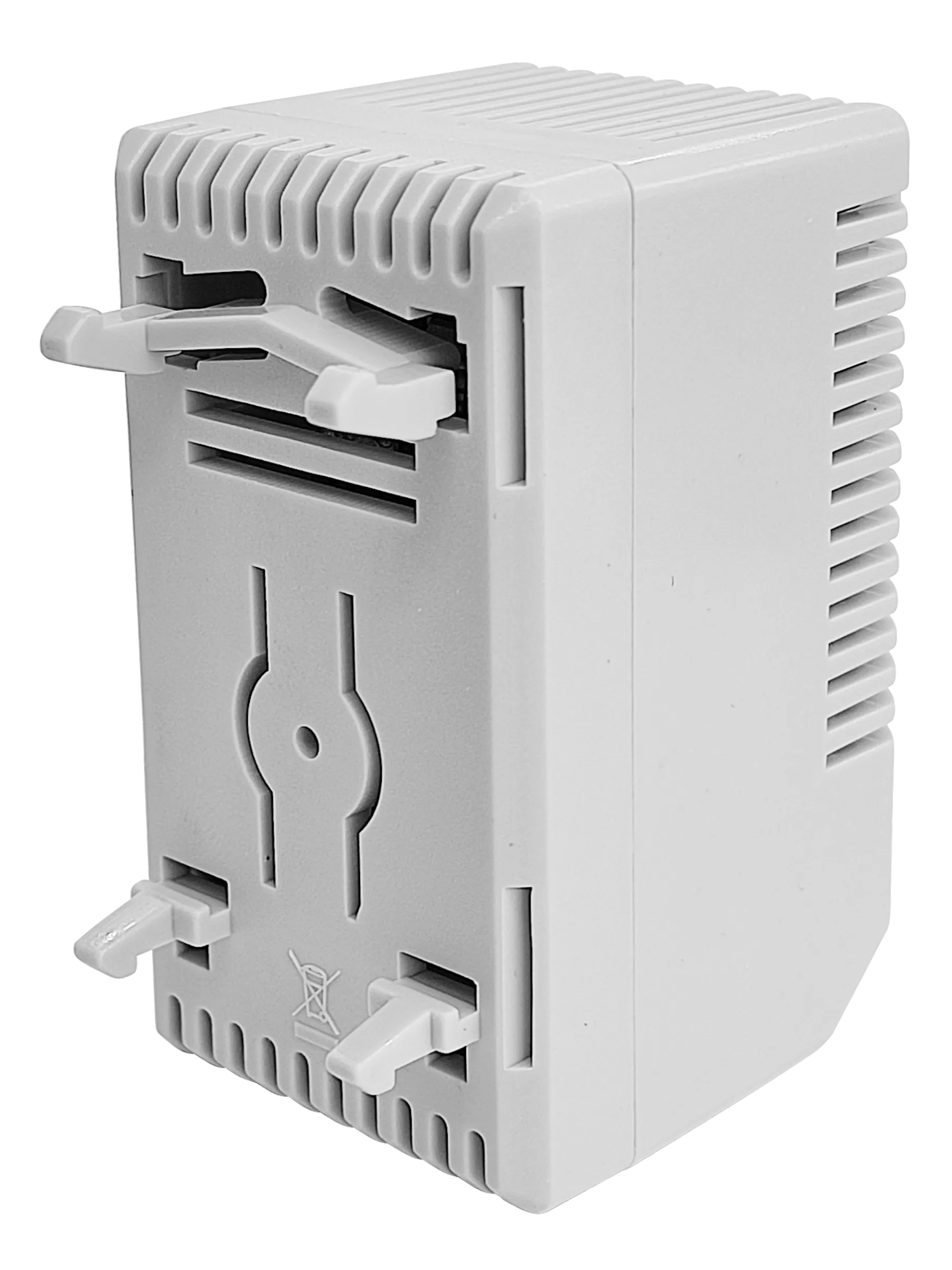

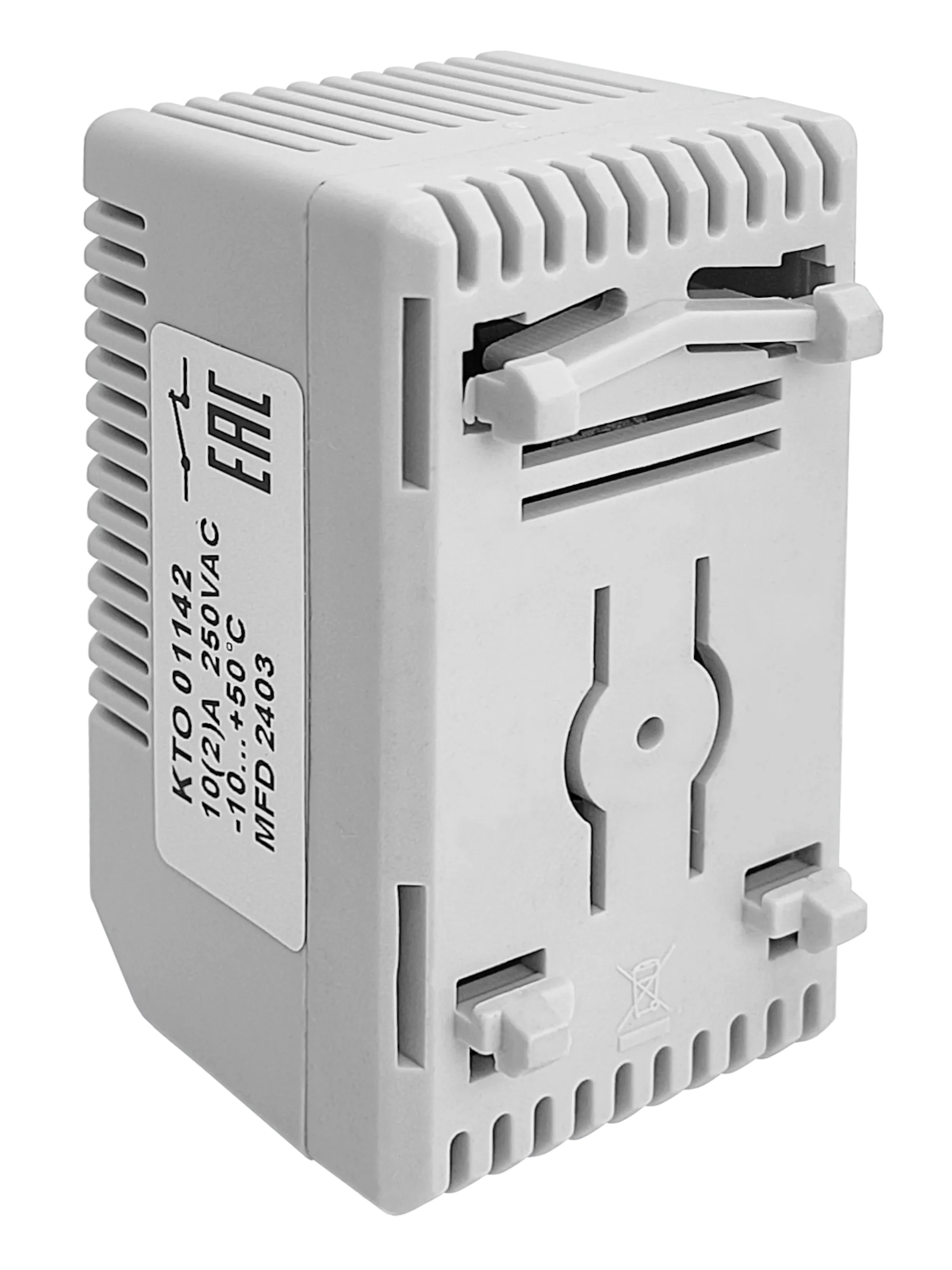

Терморегулятор регистрирует температуру в распределительном шкафу. Должен быть размещен в верхней части распределительного шкафа на максимальном расстоянии от нагревательного прибора или других источников тепла. Устанавливается на стандартной 35мм DIN рейке защелкиванием. Вентиляционные щели терморегулятора не должны быть закрыты.
При настройке терморегулятора необходимо учитывать гистерезис термостата. Пример: минимально допустимая температура в распределительном шкафу +5°C. Максимальный гистерезис термостата равен 11°C (7°±4°C), таким образом необходимо установить на рукоятке термостата 16°C (5°C+11°C).

Варианты исполнения термостата и коды заказа

Диапазон регулированияNC контактNO контакт
0...+60°СNC контакт  NC contactKTO 01140NO контакт  NO contactKTS 01141
-10...+50°СNC контакт  NC contactKTO 01142NO контакт  NO contactKTS 01143
-15...+45°CNC контакт  NC contactKTO 01157NO контакт  NO contactKTS 01156
+20...+80°СNC контакт  NC contactKTO 01159NO контакт  NO contactKTS 01158

Схема подключения

схема терморегулятора KTO 1142

Габаритные размеры

габаритные размеры терморегулятора KTO 01142

Пример типичного применения

Пример типичного применения терморегулятора KTO 01142
