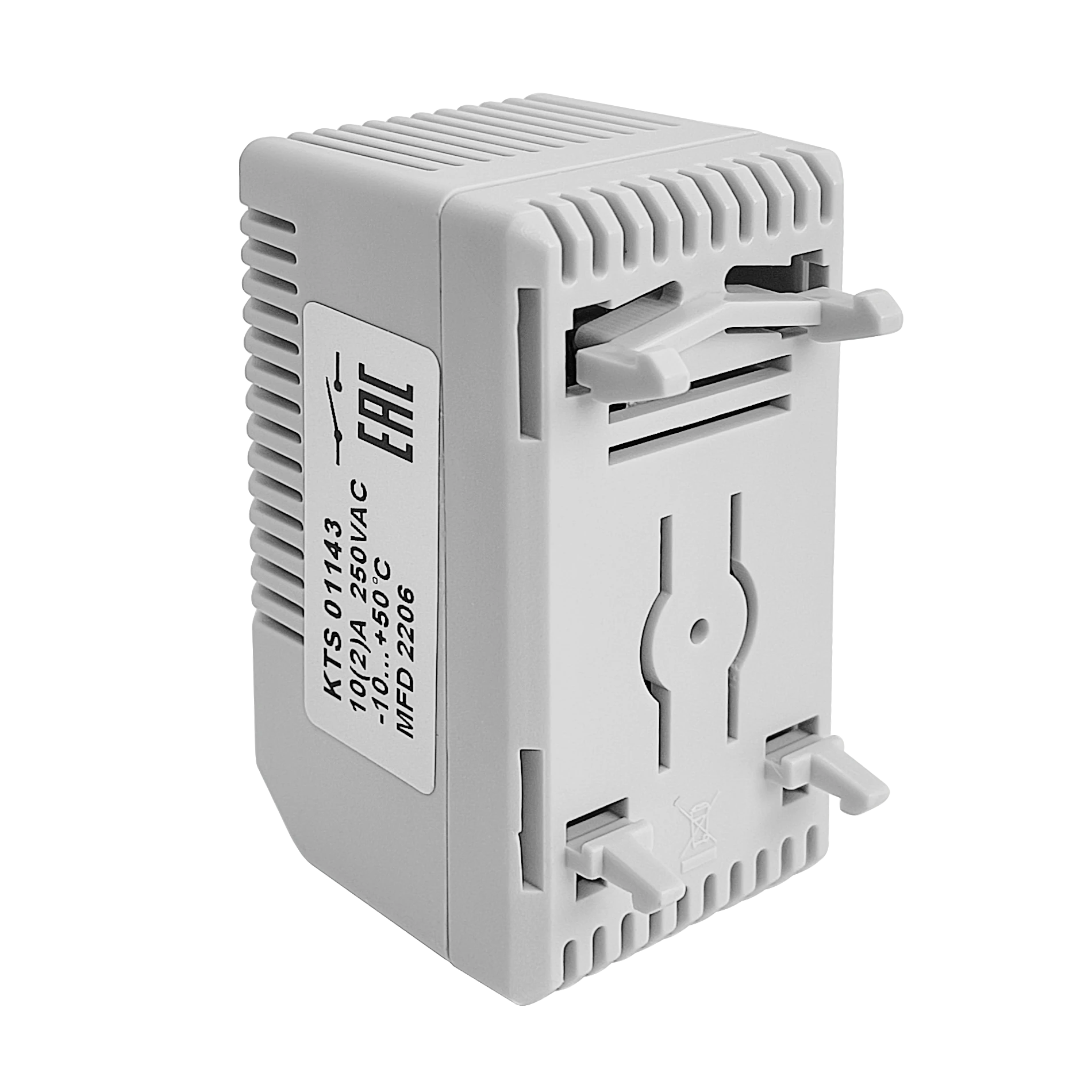

Терморегулятор KTS 01143.0-00
Производитель: Essima
Механический терморегулятор KTS01143.0-00 (регулируемый термостат) предназначен для замыкания силовой электрической цепи при заданной рукояткой температуре. Термостат не имеет собственного энергопотребления.
Принцип работы термостата основан на принципе деформации биметаллической пластины.
290.00 ₽
Доступно: 1 шт
 шт

Технические параметры

Номинальный ток10(2)A 250VAC
Диапазон регулирования-10°C ... +50°С
Температура хранения и эксплуатации-20°С ... +80°С
Погрешность±4°C
Гистерезис7°C

Указания по монтажу и регулировке

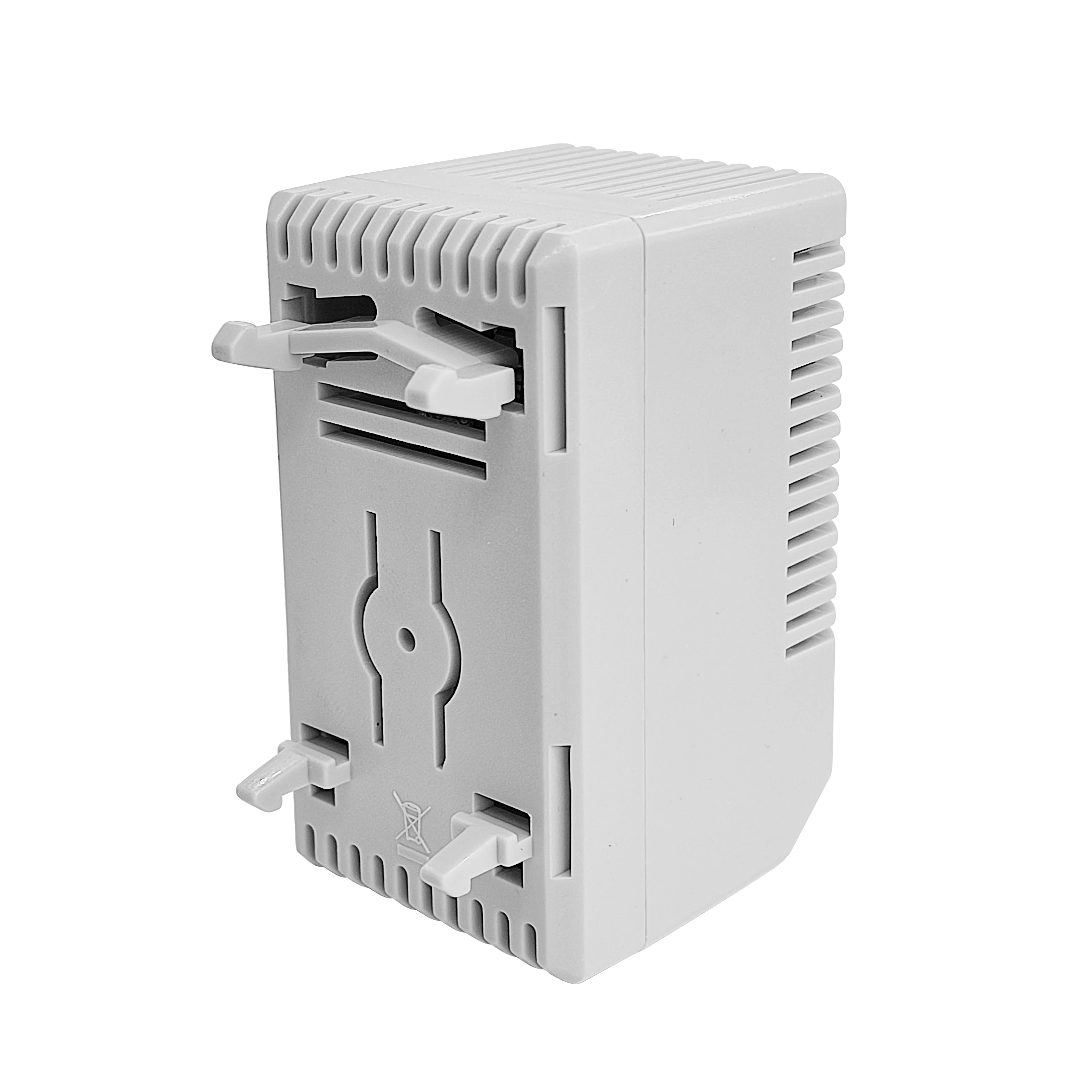

Терморегулятор регистрирует температуру в распределительном шкафу. Должен быть размещен в верхней части распределительного шкафа на максимальном расстоянии от нагревательного прибора или других источников тепла. Устанавливается на стандартной 35мм DIN рейке защелкиванием. Вентиляционные щели терморегулятора не должны быть закрыты.
При настройке терморегулятора необходимо учитывать погрешность термостата. Пример: требуемая максимальная внутренняя температура в распределительном шкафу +45°C. Максимальная погрешность термостата +4°C, таким образом необходимо установить на рукоятке термостата 41°C (45°C-4°C).

Варианты исполнения термостата и коды заказа

Диапазон регулированияNO контактNC контакт
0...+60°СNO контакт  NO contactKTS 01141NC контакт  NC contactKTO 01140
-10...+50°СNO контакт  NO contactKTS 01143NC контакт  NC contactKTO 01142
-15...+45°CNO контакт  NO contactKTS 01156 NC контакт  NC contactKTO 01157
+20...+80°СNO контакт  NO contactKTS 01158NC контакт  NC contactKTO 01159

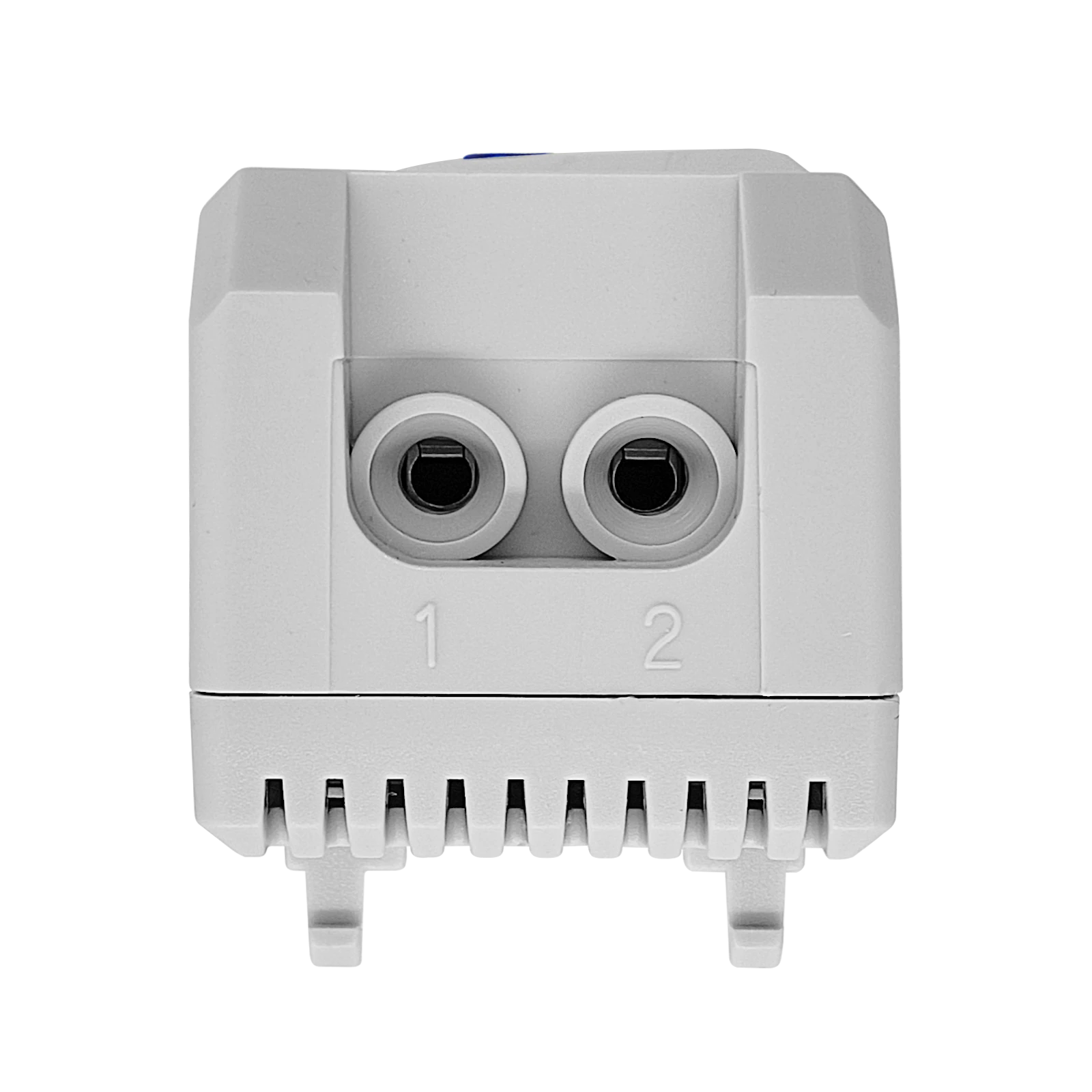

Схема подключения

схема терморегулятора KTS 01143.0-00

Габаритные размеры

габаритные размеры терморегулятора KTS 01143.0-00

Примеры подключения

пример подключения термостата KTS 01143.0-00
