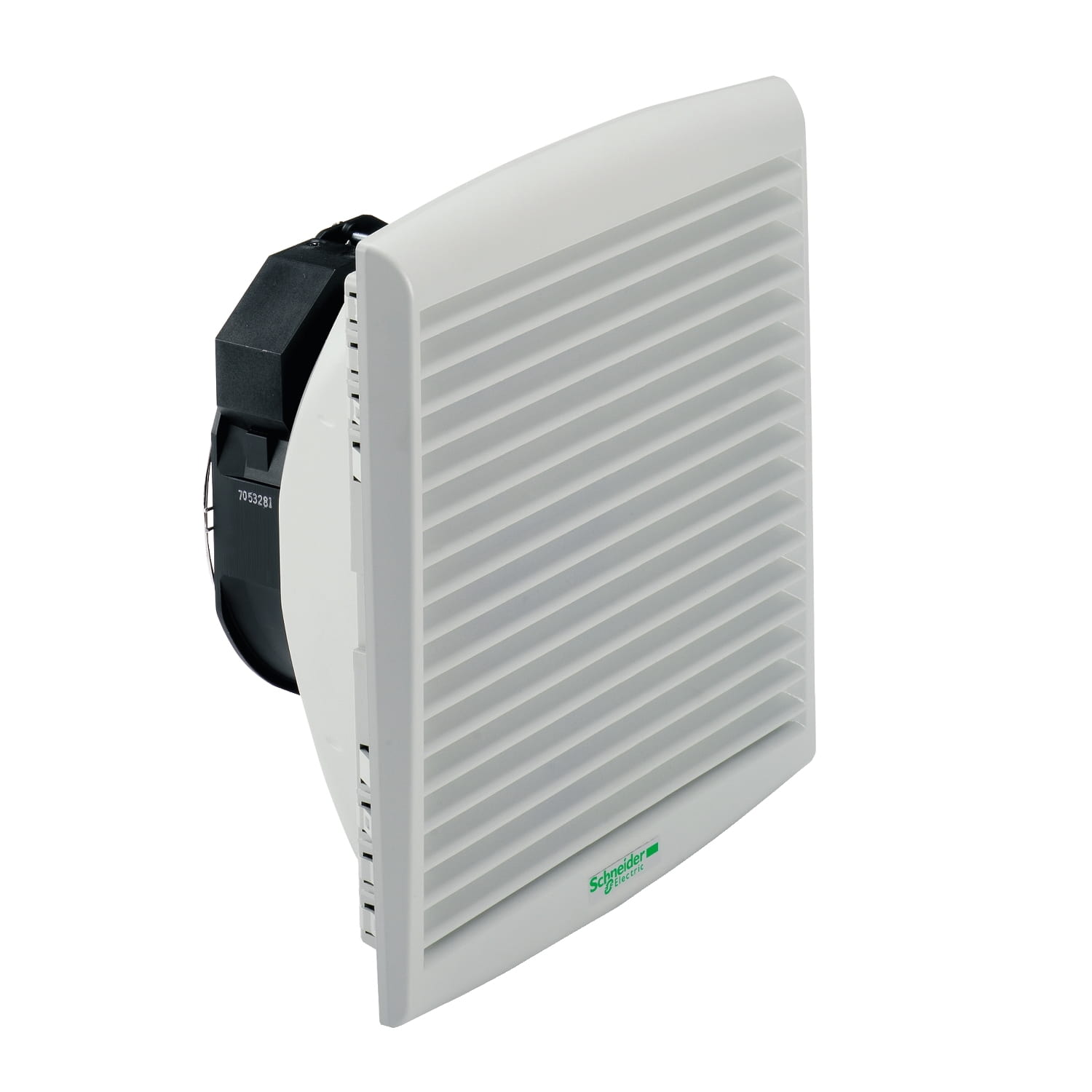

Вентилятор с фильтром NSYCVF300M24DPF

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 020.004.034

Производитель: Schneider Electric

Штрихкод: 3606480151309

Вентилятор с фильтром NSYCVF300M24DPF IP54 - устройство принудительной вентиляции с расходом воздуха до 262 м³/ч.
− Возможность замены фильтрующего элемента во время работы вентилятора.
− В комплект поставки входит монтажный шаблон, облегчающий установку вентилятора.
− Цвет решетки в стандартном исполнении: светло-серый (RAL 7035).

☎ Цена по запросу

Условия эксплуатации:

Температура окружающей среды должна быть ниже температуры воздуха внутри шкафа не менее чем на 5°C.
Необходимо проводить регулярную очистку и замену фильтров.
Окружающая среда должна быть относительно чистой во избежание слишком частой замены фильтров.
При расчете расхода воздуха следует учитывать аэродинамическое сопротивление воздуховыпускных элементов.

Технические параметры

Маркировка	NSYCVF300M24DPF
Расход воздуха в системе со стандартным фильтром	262 м³/ч
Расход воздуха в системе с 1 выпускной решеткой	221 м³/ч
Номинальное напряжение питания	24В постоянного тока
Допустимое напряжение	12В...30В
Потребляемая мощность	13 Вт
Максимальный ток	0.53А
Уровень шума	55...56дБ
Подшипники	шариковые
Степень защиты	IP54
Размеры	268 х 248 х 103.4 мм
Монтажный вырез	223 х 223 мм
Масса	1.1 кг
Материал	Литой термопластик (ASA PC), категория воспламеняемости V0 согласно UL94
Рабочая температура	-10°C...+70°C
Температура хранения	-40°C...+70°C
Максимальное статическое давление	158 Па

Размеры

Номенклатура выпускных решеток IP54

	Производительность, м3/ч			Напряжение	№ по каталогу
	Без решетки (только фильтр)	С одной выпускной решеткой	С двумя выпускными решетками		№ по каталогу
	50 Гц	50 Гц	50 Гц		Вентилятор с фильтром RAL 7035
IP 54	38	25	33	230 В	NSYCVF38M230PF
	38	27	35	115 В	NSYCVF38M115PF
	58	39	47	24 В пост. тока	NSYCVF38M24DPF
	44	34	41	48 В пост. тока	NSYCVF38M48DPF
IP 54	85	63	71	230 В	NSYCVF85M230PF
	79	65	73	115 В	NSYCVF85M115PF
	80	57	77	24 В пост. тока	NSYCVF85M24DPF
	79	59	68	48 В пост. тока	NSYCVF85M48DPF
IP 54	165	153	161	230 В	NSYCVF165M230PF
	164	153	161	115 В	NSYCVF165M115PF
	188	171	179	24 В пост. тока	NSYCVF165M24DPF
	193	171	179	48 В пост. тока	NSYCVF165M48DPF
	302	260	268	230 В	NSYCVF300M230PF
	302	263	271	115 В	NSYCVF300M115PF
	262	221	229	24 В пост. тока	NSYCVF300M24DPF
	247	210	218	48 В пост. тока	NSYCVF300M48DPF
IP 54	562	473	481	230 В	NSYCVF560M230PF
	582	485	494	115 В	NSYCVF560M115PF
	838	718	728	230 В	NSYCVF850M230PF
	983	843	854	115 В	NSYCVF850M115PF
	931	798	809	400/440 В	NSYCVF850M400PF
IP 20	65			115 В	NSYCVF65M115PF (1)
IP 20	65			230 В	NSYCVF65M230PF (1)
IP 33		54		230 В	NSYCVF54M230MM2

(1) Черного цвета.

Вспомогательные элементы и аксессуары для NSYCVF300M24DPF

NSYCAG223LPC
