Преобразователь частоты ATV212HU55M3X 5.5кВт для трехфазных электродвигателей

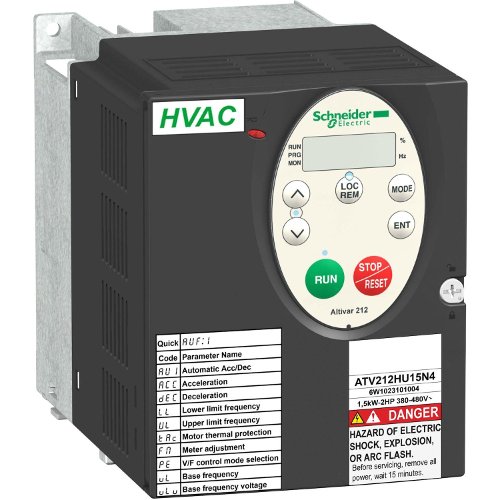

Преобразователь частоты ATV212HU55M3X
Производитель: Schneider Electric
Преобразователи частоты Altivar ATV212HU55M3X предназначены для управления электродвигателями мощностью 5.5 кВт с напряжением питания 200 - 240 В.
Поддержка протоколов обмена данными: APOGEE FLN, BACnet, LonWorks, METASYS N2, Modbus
Цена по запросу

Основные характеристики

СерияAltivar 212
Тип продуктаПривод с регулируемой частотой вращения
Краткое название устройстваATV212
Назначение продуктаАсинхронные электродвигатели
Специальная область применения продуктаНасосы и вентиляторы в ОВКВ
стиль сборкиС радиатором
Число фаз3 фазы
мощность двигателя, кВт5,5 кВт
мощность двигателя, л.с.7,5 лс
[Us] номинальное напряжение сети200...240 В - 15...10 %
Пределы напряжения питания170…264 В
частота сети питания50...60 Hz - 5...5 %
фильтр помехБез фильтра помех
линейный ток17,3 А в 240 В
20,8 А в 200 В

Дополнительные характеристики

полная мощность9,2 кВ·А в 240 В
предполагаемый линейный Isc22 кА
непрерывный выходной ток24,2 А в 230 В
макс. переходной ток26,6 А для 60 с
выходная частота привода0,5…200 Гц
номинальн. частота коммутации12 kHz
частота коммутации6...16 kHz регулируем.
12...16 kHz с понижающим коэффициентом
диапазон скоростей1…10
точность скорость+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
точность момента+/- 15 %
переходная перегрузка по вращающему моменту120 % номинального крутящего момента двигателя +/- 10 % для 60 с
Профиль управления асинхронным электродвигателемОтношение напряжения/частоты - энергосбережение, квадратичная функция U/f
Управление вектором потока без датчика, стандартный
Отношение напряжения/частоты, 2 точки
Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)
Отношение напряжения/частоты, 5 точки
контур регулированияНастраиваемый ПИ регулятор
компенсация проскальзывания вала двигателяНедоступно при управлении двигателем путем преобразования напряжения в частоту
Регулируем.
Автоматически при любой нагрузке
Локальная индикацияШина пост. тока под напряжением: 1 светодиод (Красный)
Выходное напряжение≤ напряжение питания
изоляцияЭлектрический между мощностью и управлением
тип кабеляWithout mounting kit: 1 wire(s)IEC cable at 45 °C, copper 90 °C / XLPE/EPR
Without mounting kit: 1 wire(s)IEC cable at 45 °C, copper 70 °C / PVC
С комплектом UL тип 1: 3 провод (-а)кабель UL 508 в 40 °C, медь 75 °C / PVC
электрическое соединениеVIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2,5 мм² / AWG 14
L1/R, L2/S, L3/T: зажим 16 мм² / AWG 6
момент затяжки0,6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
2,5 Н-м, 22 фунт•дюйм (L1/R, L2/S, L3/T)
питаниеВнутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, < 10 А, тип защиты: защита от перегрузки и короткого замыкания
Внутреннее питание: 24 В пост. ток (21…27 В), < 200 А, тип защиты: защита от перегрузки и короткого замыкания
количество аналоговых входов2
Тип подключенияVIA напряжение, устанавливаемое переключателем: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит
VIB задаваем. напряжение: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит
VIB конфигурируем. датчик PTC: 0...6 датчиков, полное сопротивление: 1500 Ом
VIA ток, устанавливаемый переключателем: 0...20 mA, полное сопротивление: 250 Ом, разрешение 10 бит
длительность выборки2 мс +/- 0,5 мс F дискретный
2 мс +/- 0,5 мс R дискретный
2 мс +/- 0,5 мс RES дискретный
3,5 мс +/- 0,5 мс VIA аналоговых входа
22 мс +/- 0,5 мс VIB аналоговых входа
время срабатыванияFM 2 ms, допуск +/- 0,5 мс для аналоговый выход(ы)
FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
RY, RC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
точность+/- 0,6 % (VIA) для изменения температуры 60 °C
+/- 0,6 % (VIB) для изменения температуры 60 °C
+/- 1 % (FM) для изменения температуры 60 °C
ошибка линеаризацииVIA: +/- 0,15 % макс. значения для вход
VIB: +/- 0,15 % макс. значения для вход
FM: +/- 0,2 % для выход
количество аналоговых выходов1
тип аналогового выходаFM напряжение, устанавливаемое переключателем 0...10 V пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит
FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разрешение 10 бит
количество дискретных выходов2
тип дискретного выходаЗадаваем. релейная логика: (FLA, FLC) нет - 100000 циклы
Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы
Задаваем. релейная логика: (RY, RC) нет - 100000 циклы
минимальный коммутируемый ток3 mA at 24 V DC for configurable relay logic
макс. коммутируемый ток5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)
5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)
2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
тип дискретного входаF программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
R программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
RES программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
тип дискретных входовПоложительная логика (источник) (F, R, RES), ≤ 5 В (состояние 0), >= 11 В (состояние 1)
Отрицательная логика («приемник») (F, R, RES), >= 16 В (состояние 0), ≤ 10 В (состояние 1)
программы ускорения и замедленияЛинейн., задается отдельно, от 0,01 до 3200 с
Автоматически, исходя из нагрузки
торможение до остановкиПодачей пост. тока
тип защитыOverheating protection: drive
Ступень тепловой мощности: привод
Short-circuit between motor phases: drive
Input phase breaks: drive
Сверхток между выходной фазой и землей: привод
Перенапряжение на шине пост. тока: привод
Откл. в цепи управления: привод
Against exceeding limit speed: drive
Повышенное и пониженное напряжение линии питания: привод
Повышенное напряжение питания: привод
Against input phase loss: drive
Тепловая защита: двигатель
Исчезновение фазы двигателя: двигатель
С датчиками с положительным температурным коэффициентом: двигатель
Электрическая прочность изоляции2830 В постоянный ток между зажимами заземления и питания
4230 В постоянный ток между зажимами управления и питания
сопротивление изоляции>= 1 МОм 500 В пост. тока в течение 1 минуты
разрешение по частотеДисплейный блок: 0,1 Гц
Analog input: 0.024/50 Hz
Протокол порта обмена даннымиMETASYS N2
APOGEE FLN
LonWorks
BACnet
Modbus
Тип соединителя1 Открытый стиль
1 RJ45
Физический интерфейс2-проводн. RS 485
кадр передачиRTU
Скорость передачи9600 бит/с или 19200 бит/с
формат данных8 бит, 1 стоповый бит, чет/нечет или без проверки на четность
тип смещенияНет импеданса
кол-во адресов1…247
Служба обмена даннымиРегистр временного хранения считывания (03), макс. 2 слова
Составные регистры записи (16) максимум 2 слова
Одиночный регистр записи (06)
Тайм-аут задается в диапазоне от 0,1 до 100 с
Запрещаемый контроль
Идентификатор устройства считывания (43)
опциональная картаКоммуникационная карта для LonWorks
Рабочее положениеВертикальный +/- 10 градусов
Ширина180 мм
Высота232 мм
Глубина170 мм
Вес нетто6,1 кг
Рассеиваемая мощность, Вт249 Вт
air flow85 м³/ч
специальное применениеHVAC
степень защиты IPIP21
Variable speed drive application selectionЗдания - ОВК (обогрев, вентиляция, кондиционирование) Спиральный компрессор
Здания - ОВК (обогрев, вентиляция, кондиционирование) Вентилятор
Здания - ОВК (обогрев, вентиляция, кондиционирование) Насос
Motor power range AC-34…6 кВт в 200…240 В 3 фазы
Тип пускателяVariable speed drive

Условия эксплуатации

Электромагнитная совместимостьИспытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с МЭК 61000-4-4
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6
Voltage dips and interruptions immunity test conforming to IEC 61000-4-11
Степень загрязнения3 в соответствии с IEC 61800-5-1
Степень защиты IPIP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 61800-5-1
IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 60529
IP21 в соответствии с EN/IEC 61800-5-1
IP21 в соответствии с EN/IEC 60529
IP41 на верхней части в соответствии с EN/IEC 61800-5-1
IP41 на верхней части в соответствии с EN/IEC 60529
Виброустойчивость1,5 мм (частота= 3…13 Гц) в соответствии с EN/IEC 60068-2-6
1 gn (частота= 13…200 Гц) в соответствии с EN/IEC 60068-2-8
Ударопрочность15 gn для 11 мс в соответствии с IEC 60068-2-27
Характеристики окружающей средыКлассы 3C1 в соответствии с МЭК 60721-3-3
Классы 3S2 в соответствии с МЭК 60721-3-3
уровень шума51 дБ в соответствии с 86/188/EEC
рабочая высота1000...3000 м ограничена до 2000 м для распределительной сети "Corner Grounded" с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
≤ 1000 м без ухудшения номинальных значений
относительная влажность5…95 % без образования конденсата в соответствии с IEC 60068-2-3
5…95 % без падения капель воды в соответствии с IEC 60068-2-3
рабочая температура окружающей среды-10…40 °C (без ухудшения номинальных значений)
40…50 °C (с понижающим коэффициентом)
Температура окружающей среды при хранении-25…70 °C
СтандартыIEC 61800-3
EN 61800-3 среда 2 категория C1
МЭК 61800-3 среда 1 категория C3
EN 61800-3 среда 1 категория C3
IEC 61800-5-1
МЭК 61800-3 среда 1 категория C1
EN 61800-3
EN 61800-3 среда 2 категория C2
EN 61800-3 среда 1 категория C1
EN 61800-3 среда 2 категория C3
МЭК 61800-3 среда 1 категория C2
МЭК 61800-3 среда 2 категория C3
МЭК 61800-3 среда 2 категория C1
EN 61800-3 среда 1 категория C2
EN 61800-5-1
UL тип 1
МЭК 61800-3 среда 2 категория C2
СертификатыNOM 117
UL
C-Tick
CSA
МаркировкаCE
