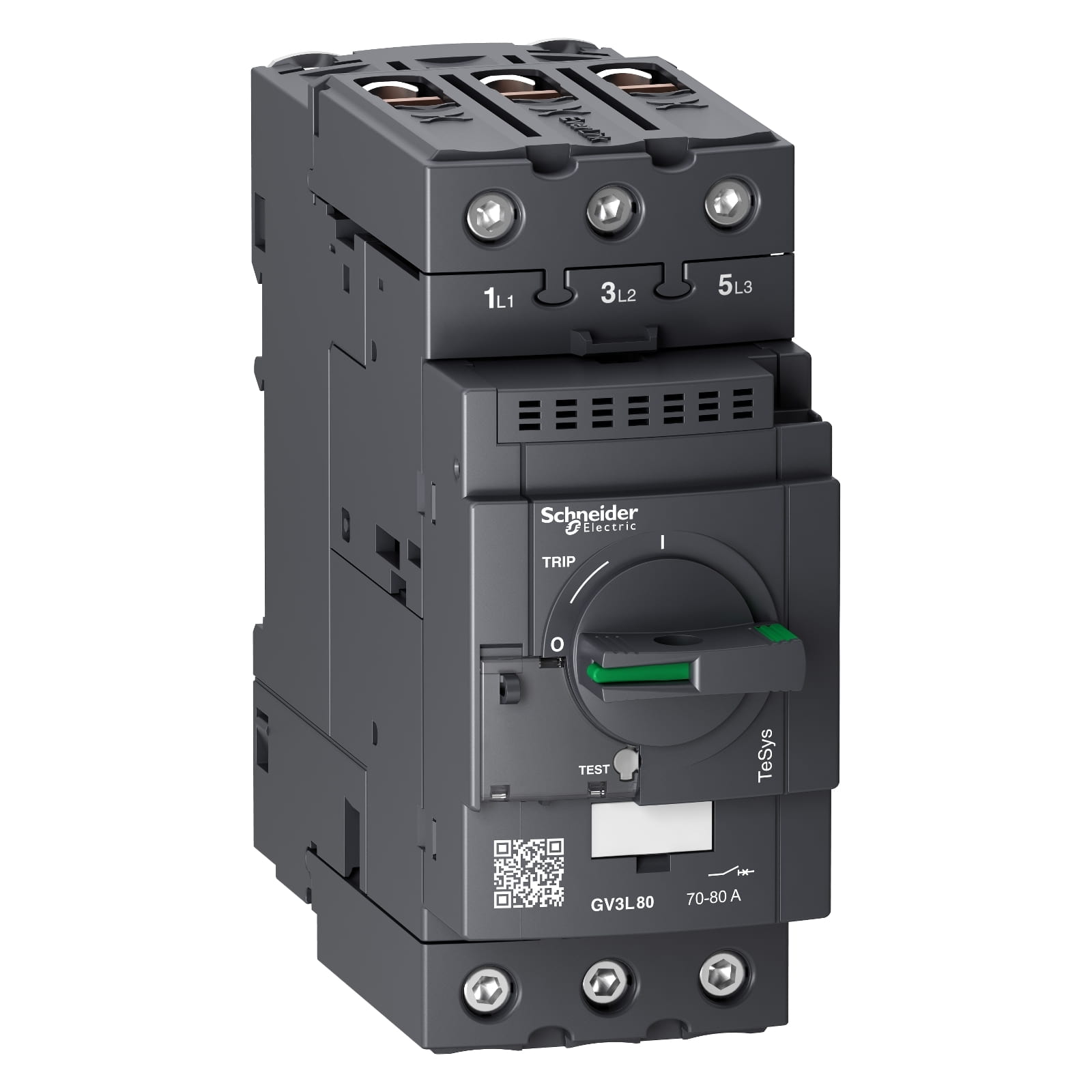

Автоматический выключатель TeSys GV3L80

Автоматический выключатель GV3L80
Производитель: Schneider Electric
Штрихкод: 3606481304575
Трехполюсный автоматический выключатель с магнитным расцепителем GV3L80 специально предназначен для управления и защиты электродвигателей мощностью 45кВт (при 400...415V, переменный ток 50/60Гц) от перегрузки и короткого замыкания. Номинал электромагнитной защиты - 80А. Выключатель оборудован зажимами с винтами BTR (с внутренним шестигранником), которые затягиваются торцевым ключом No4. Новая запатентованная технология присоединения Everlink обеспечивает постоянное качество зажима кабелей. Даже в случае текучести проводников сила сжатия кабелей остается неизменной благодаря действию пружины силового соединителя.
Цена по запросу

Основные характеристики

СерияTeSys
TeSys Deca
Наименование продуктаTeSys GV3
TeSys Deca
Тип продуктаАвтоматический выключатель
Краткое название устройстваGV3L
Область примененияДвигатель
Описание полюсов3P
Тип сетиПеременный ток
Категория примененияКатегория А в соответствии с МЭК 60947-2
AC-3 в соответствии с IEC 60947-4-1
Частота сети50/60 Гц
Отключающая способность50 кА Icu в 440 В переменный ток 50/60 Гц
12 кА Icu в 500 В переменный ток 50/60 Гц
6 кА Icu в 690 В переменный ток 50/60 Гц
50 кА Icu в 400/415 В переменный ток 50/60 Гц
65 кА Icu в 230/240 V переменный ток 50/60 Гц
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)100 % в 230/240 V переменный ток 50/60 Гц
50 % в 500 В переменный ток 50/60 Гц
50 % в 690 В переменный ток 50/60 Гц
60 % в 400/415 В переменный ток 50/60 Гц
60 % в 440 В переменный ток 50/60 Гц
Технология расцепителяМагнитный
Ток срабатывания электромагнитного расцеп1120 А

Дополнительные характеристики

способ установки35 мм симметричная DIN-рейка: закреплены
Панель: привинченный (with 3 x M4 screws)
рабочее положениеЛюбое положение, no direct mounting with contactor, use cable length > 10 cm
Любое положение, do not use with accessory GV3S
мощность двигателя, кВт45 кВт в 400/415 В переменный ток 50/60 Гц maximum peak current 750 A
55 кВт в 690 В переменный ток 50/60 Гц maximum peak current 750 A
45 кВт в 500 В переменный ток 50/60 Гц maximum peak current 750 A
Тип управленияПоворотная ручка
[Ue] номинальное рабочее напряжение690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Номинальное напряжение изоляции690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Up] номинальное импульсное выдерживаемое напряжение6 кВ в соответствии с МЭК 60947-2
Мощность, рассеиваемая одним полюсом8 Вт
Механическая износостойкость50000 циклы
Электрическая износостойкость20000 циклы для AC-3 в 415 В In
Максимальная частота коммутации25 цикл/ч
соединения – клеммыСоединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² жесткий кабель
Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² жесткий кабель
Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий с кабельным наконечником
Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий с кабельным наконечником
Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий
Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий
момент затяжки5 Н-м в соединители EverLink с винтами BTR 25 мм²
8 Н-м в соединители EverLink с винтами BTR 35 мм²
механическая стойкостьУдары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27
Вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Удары: 5 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27
Соответствие требованиям по изоляцииДа в соответствии с МЭК 60947-1
Высота132 мм
Ширина55 мм
Глубина136 мм
масса продукта0,96 кг
ЦветСерый (SE GREY 6)
Зеленый (SE GREEN 2)

Условия эксплуатации

СтандартыEN/МЭК 60947-2
EN/IEC 60947-4-1
СертификатыIECEE CB Scheme
CCC
EAC
ABS
LROS (Lloyds register of shipping)
DNV-GL
BV
UKCA
Защитное исполнениеTH
Степень защиты IPIP20 в соответствии с МЭК 60529
степень защиты IKIK09
Рабочая температура окружающей среды-20…60 °C
Температура окружающей среды при хранении-40…80 °C
Огнестойкость960 °C в соответствии с IEC 60695-2-1
Рабочая высота0...3000 м

Размеры

Основные размеры автоматического выключателя серии GV3L
Расстояние до токоведущих частей X1=40мм для Ue≤ 500В
и X1=50мм для Ue≤ 690В

Принципиальная схема

Принципиальная схема автоматического выключателя серии GV3L

Вспомогательные элементы и аксессуары для GV3L80

background
GV3APN01


background
GV3APN02


background
GV3APN04


background
GVAED101


background
GVAD0101


background
GVAN20


background
GVAN11


background
GVAE11


background
GVAU385


background
GVAS225


background
GVAD1010
