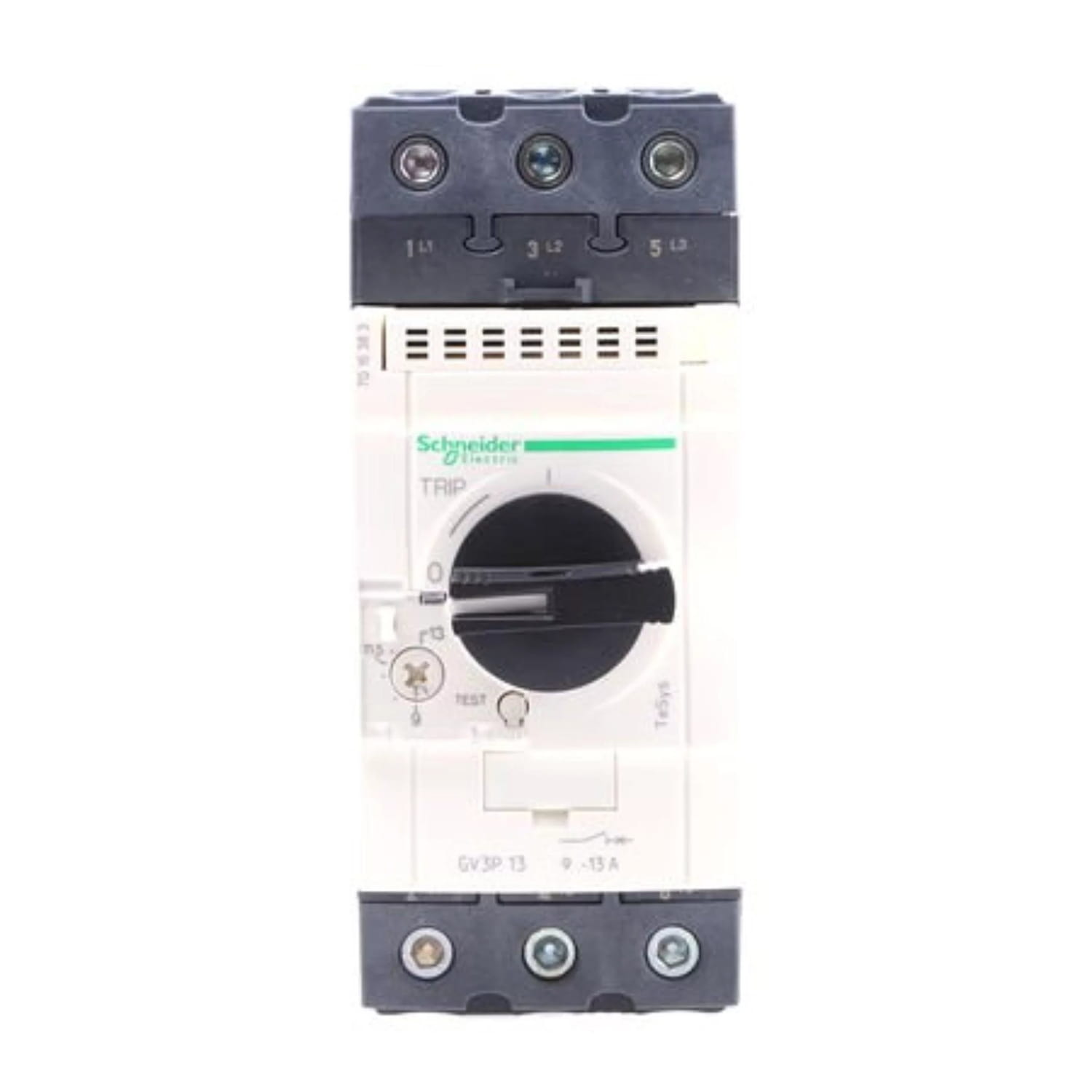

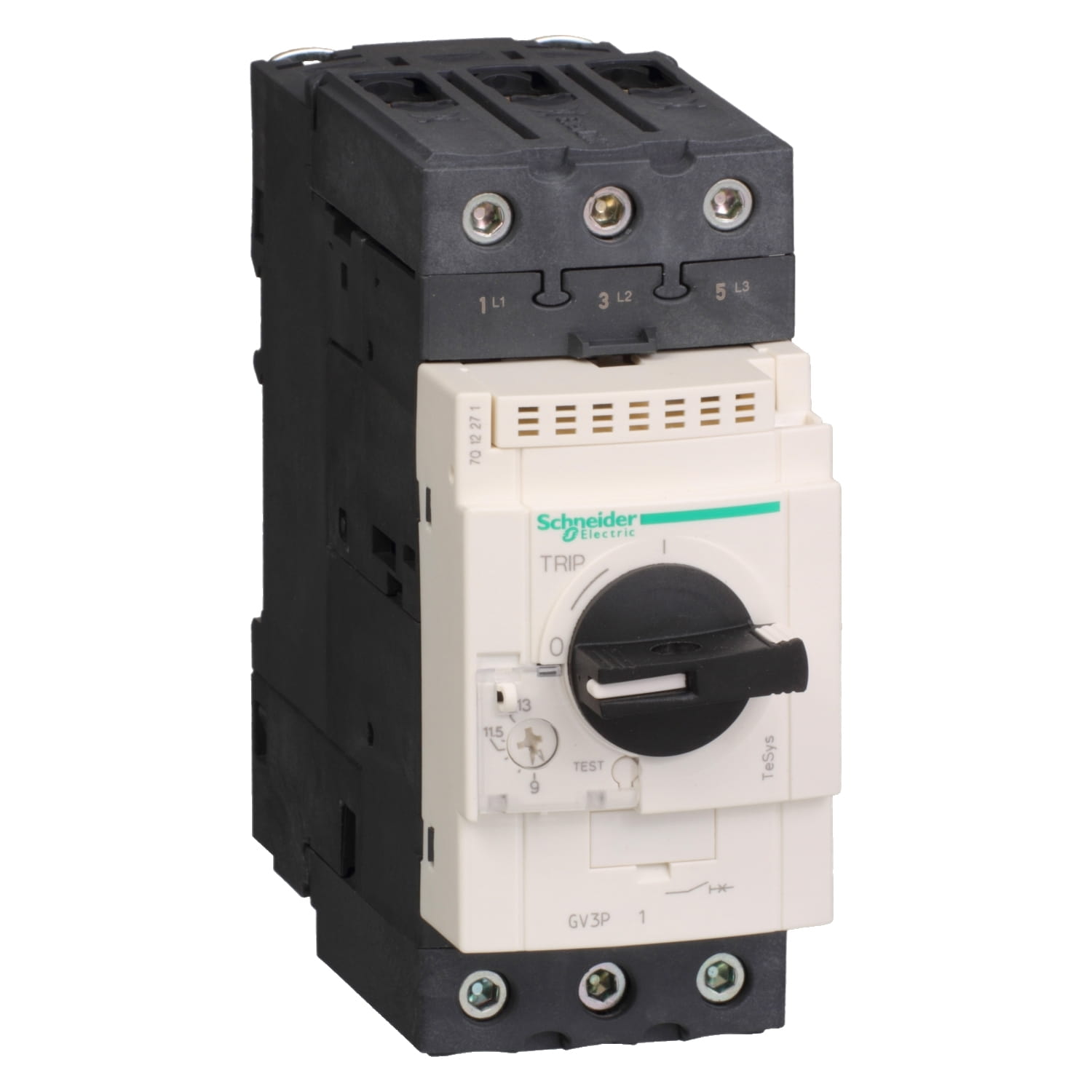

Автоматический выключатель TeSys GV3P13

  • photo 3
  • photo 4
Автоматический выключатель TeSys GV3P13
Производитель: Schneider Electric
Штрихкод: 3389119405355

Автоматический выключатель TeSys GV3P13 предназначен для защиты и управления электродвигателей, мощностью 5.5кВт (при 400...415Vac 50/60Hz).

Выключатель сочетает в себе следующие функции:
  • защита от короткого замыкания и перегрузки
  • управление включением/отключением электродвигателя
  • индикация положения контактов
Основные характеристики:
  • комбинированный расцепитель
  • диапазон уставок тепловой защиты 9...13A

Выключатель оборудован зажимами с винтами BTR (с внутренним шестигранником), которые затягиваются торцевым ключом No4. Новая запатентованная технология присоединения Everlink обеспечивает постоянное качество зажима кабелей. Даже в случае текучести проводников сила сжатия кабелей остается неизменной благодаря действию пружины силового соединителя.

Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys GV3
Тип продуктаАвтоматический выключатель
Краткое название устройстваGV3P
Область примененияДвигатель
Технология расцепителяТермомагнитный

Дополнительные характеристики

Описание полюсов3P
Тип сетиПеременный ток
Категория примененияAC-3 в соответствии с IEC 60947-4-1
Категория А в соответствии с МЭК 60947-2
Частота сети50/60 Гц в соответствии с IEC 60947-4-1
способ установки35 мм симметричная DIN-рейка: закреплены
Панель: привинченный (with 3 x M4 screws)
рабочее положениеЛюбое положение
Мощность двигателя, кВт5,5 кВт в 400/415 В переменный ток 50/60 Гц
7,5 кВт в 500 В переменный ток 50/60 Гц
11 кВт в 690 В переменный ток 50/60 Гц
Отключающая способность100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2
100 кА Icu в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
50 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
6 кА Icu в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
12 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)100 % в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2
100 % в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
100 % в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
50 % в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
50 % в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Тип управленияПоворотная ручка
[In] номинальный ток13 А
диапазон регулировки тепловой защиты9…13 А
Ток срабатывания электромагнитного расцеп182 А
[Ue] номинальное рабочее напряжение690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Номинальное напряжение изоляции690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Ith] условный тепловой ток на открытом воздухе13 А в соответствии с IEC 60947-4-1
[Up] номинальное импульсное выдерживаемое напряжение6 кВ в соответствии с МЭК 60947-2
Мощность, рассеиваемая одним полюсом8 Вт
Механическая износостойкость50000 циклов
Электрическая износостойкость50000 циклов для AC-3 в 440 В In
Максимальная частота коммутации25 цикл/ч
Стандартное применениеНепрерывная в соответствии с IEC 60947-4-1
момент затяжки5 Н-м в соединители EverLink с винтами BTR 25 мм²
8 Н-м в соединители EverLink с винтами BTR 35 мм²
Соответствие требованиям по изоляцииДа в соответствии с МЭК 60947-1
Чувствительность к обрыву фазыДа в соответствии с IEC 60947-4-1
Высота132 мм
Ширина55 мм
Глубина136 мм
Вес нетто0,96 кг

Условия эксплуатации

СтандартыEN/МЭК 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1
СертификатыIECEE CB Scheme
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds register of shipping)
DNV-GL
ABS
Защитное исполнениеTH
Степень защиты IPIP20 в соответствии с МЭК 60529
степень защиты IKIK09
Рабочая температура окружающей среды-20…60 °C
Температура окружающей среды при хранении-40…80 °C
Огнестойкость960 °C в соответствии с IEC 60695-2-1
Рабочая высота3000 м

Размеры

Размеры выключателя GV3P
Расстояние до токоведущих частей X1=40мм для Ue≤ 500В
и X1=50мм для Ue≤ 690В

Принципиальная схема

Принципиальная схема выключателя GV3P

Автоматические выключатели TeSys серии GV3P

Модель Номинальная мощность 3-фазных электродвигателей 50/60Гц по категории AC-3 Диапазон уставок теплового расцепителя Ток срабатывания электромагнитного расцепителя Id ± 20%
400/415В 500В 690В
P Icu Ics P Icu Ics P Icu Ics
кВт кА % кВт кА % кВт кА % A A
GV3P13 5.5 100 100 7.5 12 50 11 6 50 9...13 182
GV3P18 7.5 100 100 9 12 50 15 6 50 12...18 252
GV3P25 11 100 100 15 12 50 18.5 6 50 17...25 350
GV3P32 15 100 100 18.5 12 50 22 6 50 23...32 448
GV3P40 18.5 50 100 22 12 50 37 6 50 30...40 560
GV3P50 22 50 100 30 12 50 45 6 50 37...50 700
GV3P65 30 50 100 45 12 50 55 6 50 48...65 910
GV3P73 37 50 60 45 12 50 55 6 50 62...73 1120
GV3P80 45 50 60 45 12 50 55 6 50 70...80 1120
