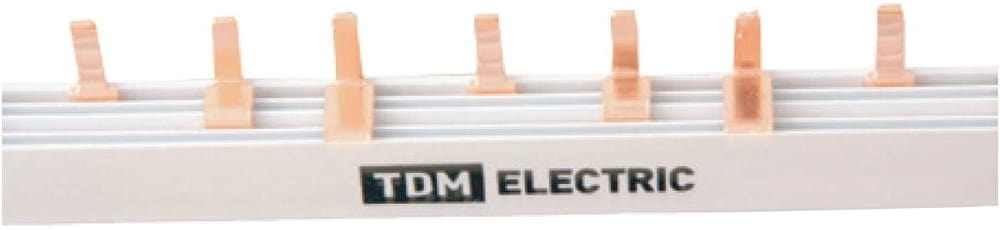

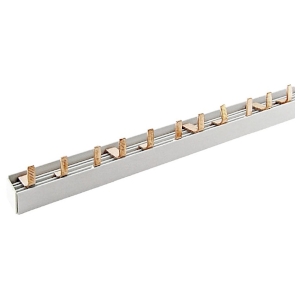

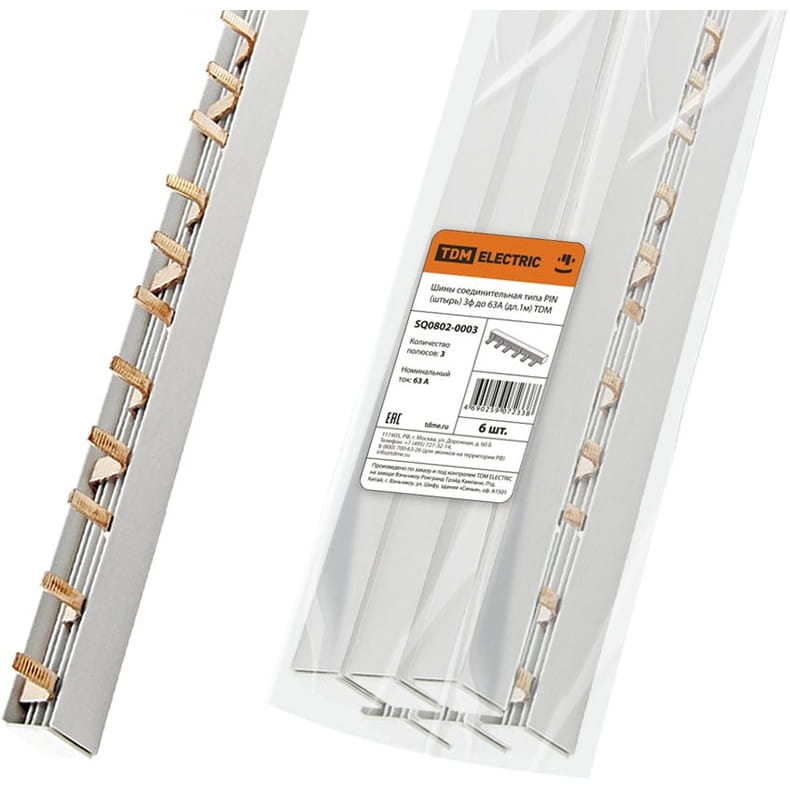

Шины соединительная типа PIN (штырь) 3ф до 63А (дл.1м) TDM

  • photo 3
  • photo 4
  • photo 5
Шина соединительная 1 метр 3П 63А штырь, TDM
Производитель: ТДМ
Распределительные шины предназначены для удобного и безопасного соединения групп модульной аппаратуры: автоматических выключателей ВА, автоматические выключатели дифференциального тока АВДТ, дифференциальных автоматов АД, дифференциальных выключателей ВД, выключателей нагрузки ВН и прочих модульных устройств.
1 236.00 ₽
 шт

Технические характеристики

Наименование параметраЗначение
Тип соединительной шиныштырь (PIN)
Номинальное напряжение, В~230/400
Номинальный ток, А63
Номинальное напряжение изоляции, В400
Количество полюсов, шт3
Сечение проводника, мм²10,5
Максимальное количество подключаемых устройств (шириной 18 мм), шт54
Рабочая температура окружающей среды, °Сот –40 до +50
Среднее значение относительной влажности, не более90%
Степень защитыIP20

Номенклатура шин соединительных ТДМ

Артикул Наименование Номинальный ток, А Сечение токоведущей части, мм2
Шины 63A PIN (штырь)
SQ0802-0001 Шина соединительная 1П 63A PIN (штырь) 1 м. 63 9
SQ0802-0002 Шина соединительная 2П 63A PIN (штырь) 1 м. 63 9
SQ0802-0003 Шина соединительная 3П 63A PIN (штырь) 1 м. 63 10,5
SQ0802-0004 Шина соединительная 4П 63A PIN (штырь) 1м. 63 10,5
SQ0802-0101 Шина соединительная 1П 63А PIN (штырь) 12PIN 63 9
SQ0802-0103 Шина соединительная 3П 63А PIN (штырь) 12PIN 63 10,5
Шины 63A FORK (вилка)
SQ0802-0009 Шина соединительная 1П 63A FORK (вилка) 1м. 63 9
SQ0802-0010 Шина соединительная 2П 63A FORK (вилка) 1м. 63 9
SQ0802-0011 Шина соединительная 3П 63A FORK (вилка) 1м. 63 10,5
SQ0802-0012 Шина соединительная 4П 63A FORK (вилка) 1м. 63 10,5
SQ0802-0102 Шина соединительная 1П 63А FORK (вилка) 12FORK 63 9
SQ0802-0104 Шина соединительная 3П 63А FORK (вилка) 12FORK 63 10,5
Шины 100A PIN (штырь)
SQ0802-0005 Шина соединительная 1П 100A PIN (штырь) 1м. 100 22
SQ0802-0006 Шина соединительная 2П 100A PIN (штырь) 1м. 100 22
SQ0802-0007 Шина соединительная 3П 100A PIN (штырь) 1м. 100 22
SQ0802-0008 Шина соединительная 4П 100A PIN (штырь) 1м. 100 22
Шины 100A FORK (вилка)
SQ0802-0013 Шина соединительная 1П 100A FORK (вилка) 1м. 100 22
SQ0802-0014 Шина соединительная 2П 100A FORK (вилка) 1м. 100 22
SQ0802-0015 Шина соединительная 3П 100A FORK (вилка) 1м. 100 22
SQ0802-0016 Шина соединительная 4П 100A FORK (вилка) 1м. 100 22
Заглушки для шин соединительных
SQ0802-0017 Заглушка для шин 1П 63А (50 шт.)
SQ0802-0018 Заглушка для шин 2П 63А (50 шт.)
SQ0802-0019 Заглушка для шин 3П 63А (50 шт.)
SQ0802-0020 Заглушка для шин 4П 63А (50 шт.)

Габаритные размеры

Размеры соединительных шин ТДМ
