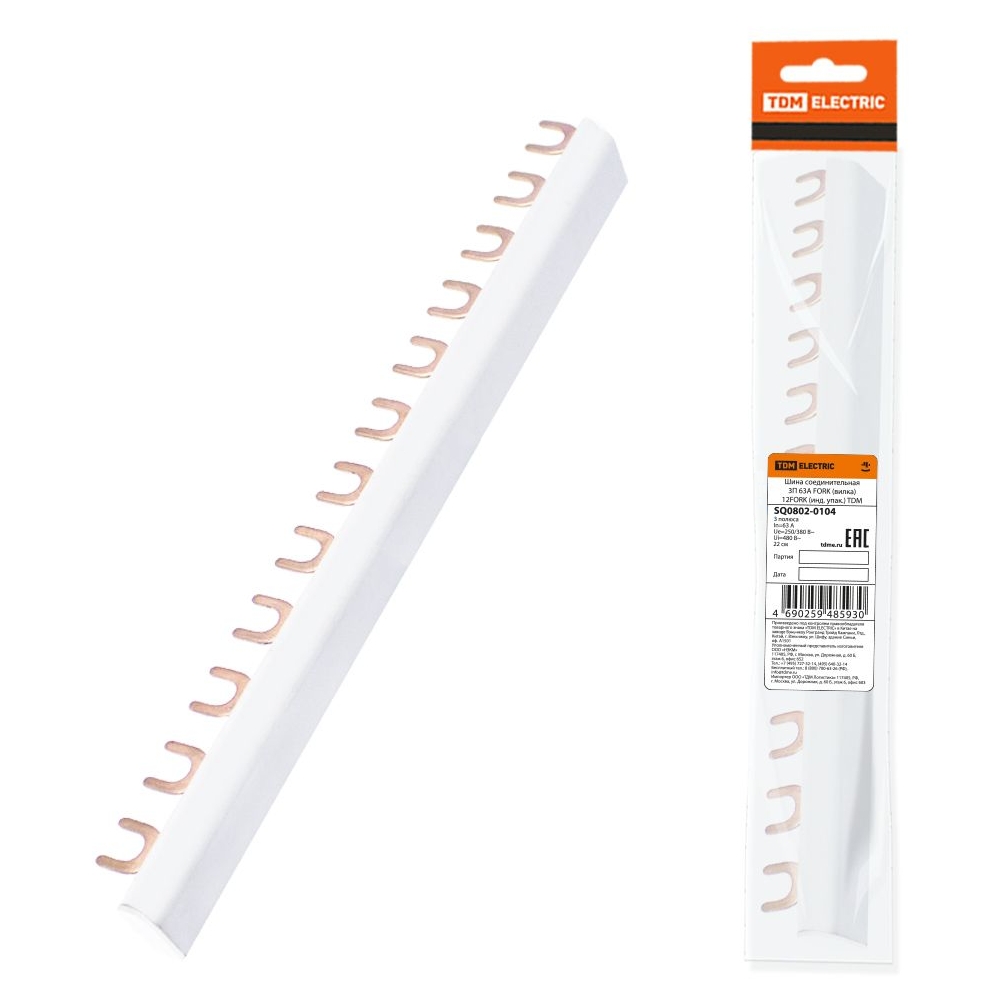

Шина соединительная 3П 63А FORK (вилка) 12FORK (инд. упак.) TDM

Шина соединительная 3П 63А вилка 12PIN TDM
Производитель: ТДМ
Штрихкод: 4690259485930
Распределительные шины предназначены для удобного и безопасного соединения групп модульной аппаратуры: автоматических выключателей ВА, автоматические выключатели дифференциального тока АВДТ, дифференциальных автоматов АД, дифференциальных выключателей ВД, выключателей нагрузки ВН и прочих модульных устройств.
507.00 ₽
 шт

Технические характеристики

Наименование параметраЗначение
Номер по каталогуSQ0802-0104
Тип соединительной шинывилка
Номинальное напряжение, В~230/400
Номинальный ток, А63
Номинальное напряжение изоляции, В600
Количество полюсов, шт3
Сечение проводника, мм²10
Максимальное количество подключаемых устройств (шириной 18 мм), шт12
Рабочая температура окружающей среды, °Сот –40 до +50
Среднее значение относительной влажности, не более90%
Степень защитыIP20

Размеры

Размеры шины соединительной ТДМ SQ0802

Номенклатура шин соединительных ТДМ

Артикул Наименование Номинальный ток, А Сечение токоведущей части, мм2
Шины 63A PIN (штырь)
SQ0802-0001 Шина соединительная 1П 63A PIN (штырь) 1 м. 63 9
SQ0802-0002 Шина соединительная 2П 63A PIN (штырь) 1 м. 63 9
SQ0802-0003 Шина соединительная 3П 63A PIN (штырь) 1 м. 63 10,5
SQ0802-0004 Шина соединительная 4П 63A PIN (штырь) 1м. 63 10,5
SQ0802-0101 Шина соединительная 1П 63А PIN (штырь) 12PIN 63 9
SQ0802-0103 Шина соединительная 3П 63А PIN (штырь) 12PIN 63 10,5
Шины 63A FORK (вилка)
SQ0802-0009 Шина соединительная 1П 63A FORK (вилка) 1м. 63 9
SQ0802-0010 Шина соединительная 2П 63A FORK (вилка) 1м. 63 9
SQ0802-0011 Шина соединительная 3П 63A FORK (вилка) 1м. 63 10,5
SQ0802-0012 Шина соединительная 4П 63A FORK (вилка) 1м. 63 10,5
SQ0802-0102 Шина соединительная 1П 63А FORK (вилка) 12FORK 63 9
SQ0802-0104 Шина соединительная 3П 63А FORK (вилка) 12FORK 63 10,5
Шины 100A PIN (штырь)
SQ0802-0005 Шина соединительная 1П 100A PIN (штырь) 1м. 100 22
SQ0802-0006 Шина соединительная 2П 100A PIN (штырь) 1м. 100 22
SQ0802-0007 Шина соединительная 3П 100A PIN (штырь) 1м. 100 22
SQ0802-0008 Шина соединительная 4П 100A PIN (штырь) 1м. 100 22
Шины 100A FORK (вилка)
SQ0802-0013 Шина соединительная 1П 100A FORK (вилка) 1м. 100 22
SQ0802-0014 Шина соединительная 2П 100A FORK (вилка) 1м. 100 22
SQ0802-0015 Шина соединительная 3П 100A FORK (вилка) 1м. 100 22
SQ0802-0016 Шина соединительная 4П 100A FORK (вилка) 1м. 100 22
Заглушки для шин соединительных
SQ0802-0017 Заглушка для шин 1П 63А (50 шт.)
SQ0802-0018 Заглушка для шин 2П 63А (50 шт.)
SQ0802-0019 Заглушка для шин 3П 63А (50 шт.)
SQ0802-0020 Заглушка для шин 4П 63А (50 шт.)
