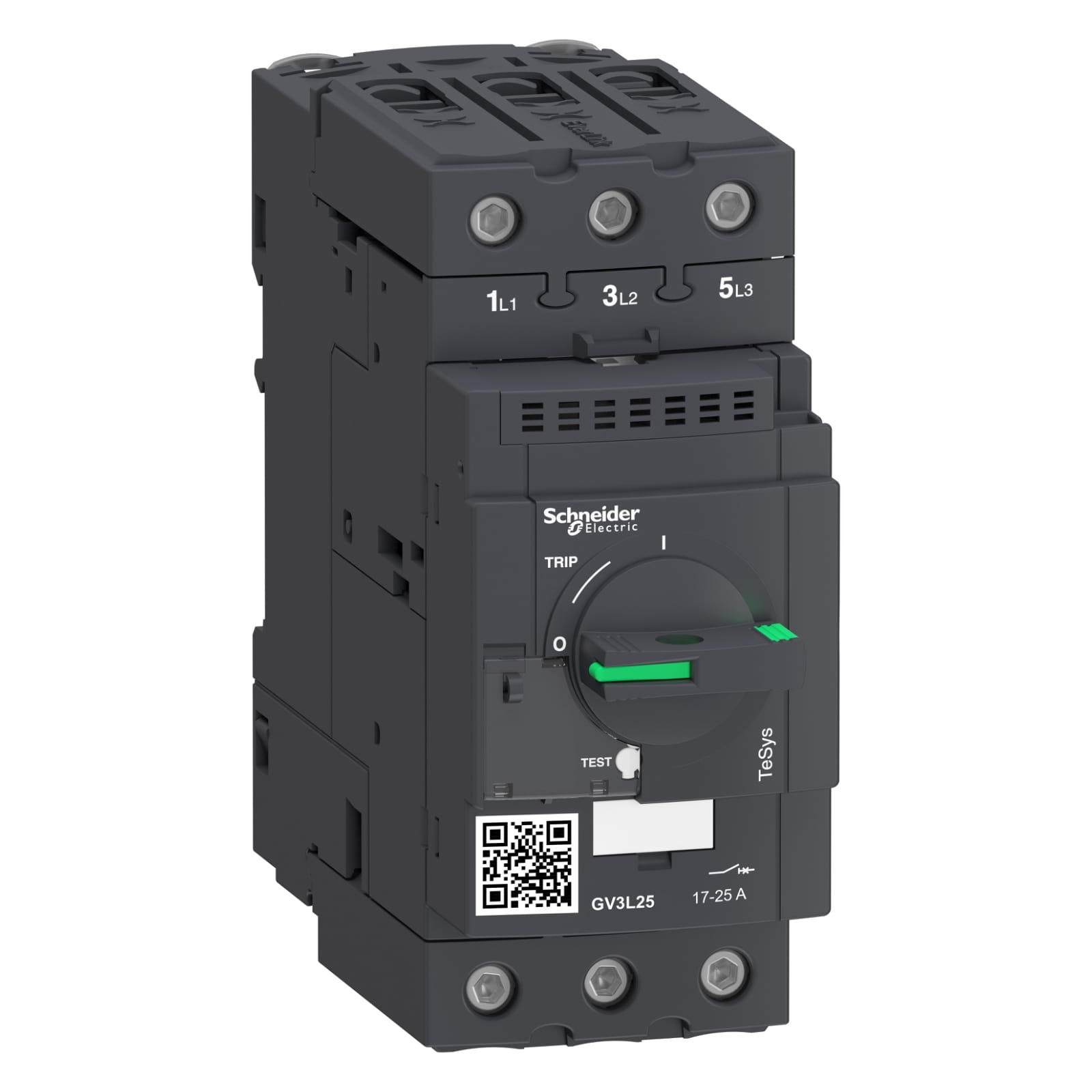

Автоматический выключатель TeSys GV3L25

Автоматический выключатель TeSys GV3L25
Производитель: Schneider Electric
Штрихкод: 3389119405423

Автоматический выключатель TeSys GV3L25 предназначен для защиты и управления электродвигателей, мощностью 11кВт (при 400...415Vac 50/60Hz).

Выключатель сочетает в себе следующие функции:
  • защита от короткого замыкания и перегрузки
  • управление включением/отключением электродвигателя
  • индикация положения контактов
Основные характеристики:
  • электромагнитный расцепитель
  • номинал электромагнитной защиты - 25А

Выключатель оборудован зажимами с винтами BTR (с внутренним шестигранником), которые затягиваются торцевым ключом No4. Новая запатентованная технология присоединения Everlink обеспечивает постоянное качество зажима кабелей. Даже в случае текучести проводников сила сжатия кабелей остается неизменной благодаря действию пружины силового соединителя.

Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys GV3
Тип продуктаАвтоматический выключатель
Краткое название устройстваGV3L
Область примененияДвигатель
Описание полюсов3P
Тип сетиПеременный ток
Категория примененияКатегория A в соответствии с IEC 60947-2
AC-3 в соответствии с IEC 60947-4-1
Частота сети50/60 Гц
Отключающая способность100 кА Icu в 230/240 V переменный ток 50/60 Гц
100 кА Icu в 400/415 В переменный ток 50/60 Гц
50 кА Icu в 440 В переменный ток 50/60 Гц
12 кА Icu в 500 В переменный ток 50/60 Гц
6 кА Icu в 690 В переменный ток 50/60 Гц
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)100 % в 230/240 V переменный ток 50/60 Гц
100 % в 400/415 В переменный ток 50/60 Гц
100 % в 440 В переменный ток 50/60 Гц
50 % в 500 В переменный ток 50/60 Гц
50 % в 690 В переменный ток 50/60 Гц
Технология расцепителяМагнитный
Ток срабатывания электромагнитного расцепителя350 А

Дополнительные характеристики

способ установкиСимметричная DIN-рейка 35 мм: с зажимом
Панель: привинченный (with 3 x M4 screws)
рабочее положениеЛюбая позиция
Мощность двигателя, кВт11 кВт в 400/415 В переменный ток 50/60 Гц
15 кВт в 500 В переменный ток 50/60 Гц
18.5 kW at 690 V AC 50/60 Hz
Тип управленияПоворотная ручка
[Ue] номинальное рабочее напряжение690 V AC 50/60 Hz в соответствии с IEC 60947-2
Номинальное напряжение изоляции690 V AC 50/60 Hz в соответствии с IEC 60947-2
[Up] номинальное импульсное выдерживаемое напряжение6 кВ МЭК 60947-2
Механическая износостойкость50000 циклов
Электрическая износостойкость50000 циклов для AC-3 в 415 В
Максимальная частота коммутации25 цикл/ч
соединения – клеммыСоединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² жесткий кабель
Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² жесткий кабель
Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий без наконечника
Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий без наконечника
Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий с кабельным наконечником
Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий с кабельным наконечником
момент затяжки5 Н-м в соединители EverLink с винтами BTR 25 мм²
8 Н-м в соединители EverLink с винтами BTR 35 мм²
механическая стойкостьУдары: 15 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27
Удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27
Вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Соответствие требованиям по изоляцииДа в соответствии с IEC 60947-1
высота132 мм
ширина55 мм
глубина136 мм
Вес нетто0,96 кг

Условия эксплуатации

СтандартыEN/МЭК 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1
СертификатыIECEE CB Scheme
UL
CSA
CCC
EAC
ABS
LROS (Lloyds register of shipping)
DNV-GL
BV
Защитное исполнениеTH
Степень защиты IPIP20 в соответствии с IEC 60529
степень защиты IKIK09
Рабочая температура окружающей среды-20…60 °C
Температура окружающей среды при хранении-40…80 °C
Огнестойкость960 °C в соответствии с IEC 60695-2-1
Рабочая высота0...3000 м

Размеры

Размеры выключателя GV3L
Расстояние до токоведущих частей X1=40мм для Ue≤ 500В
и X1=50мм для Ue≤ 690В

Принципиальная схема

Принципиальная схема выключателя GV3L

Автоматические выключатели Tesys серии GV3L

Модель Номинальная мощность 3-фазных электродвигателей 50/60Гц по категории AC-3 Номинал электромагнитной защиты Ток срабатывания электромагнитного расцепителя
Id ± 20%
Использование в сочетании с тепловым реле
400/415В 500В 690В
P Icu Ics P Icu Ics P Icu Ics
кВт кА % кВт кА % кВт кА % A A
GV3L25 11 100 100 15 12 50 18.5 6 50 25 350 LRD 325
GV3L32 15 100 100 18.5 12 50 22 6 50 32 448 LRD 332
GV3L40 18.5 50 100 22 12 50 37 6 50 40 560 LRD 340
GV3L50 22 50 100 30 12 50 45 6 50 50 700 LRD 350
GV3L65 30 50 100 37 12 50 55 6 50 65 910 LRD 365
GV3L73 37 50 60 45 12 50 55 6 50 73 1120 LRD 380
GV3L80 45 50 60 45 12 50 55 6 50 80 1100 LRD 380
