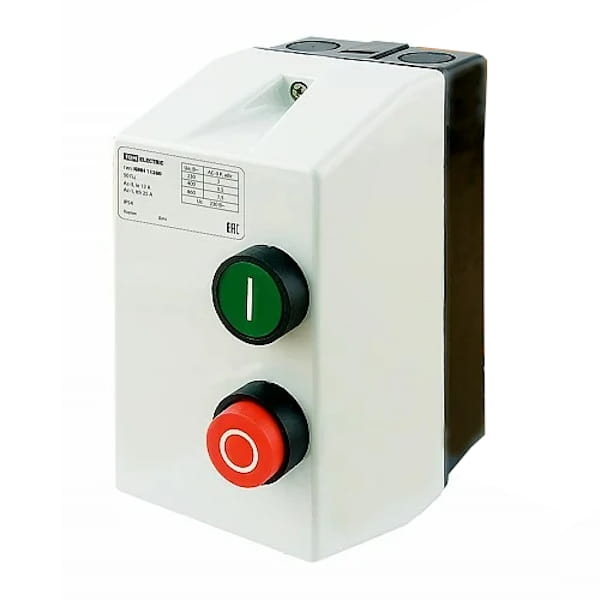

Пускатель КМН-11260 12А в оболочке 220В/АС3 IP54 TDM

Пускатель КМН-11260 12А 220В/АС3
Производитель: ТДМ
Дистанционный пуск и остановка трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В. Защита электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
Номинальный ток 12 ампер (AC-3).
Напряжение цепи управления - 220В~.
1831.00₽
 шт


Технические характеристики

Номинальное рабочее напряжение переменного тока Uе, В 230; 400; 660
Номинальное напряжение изоляции Ui, В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Uе≤400 В), А 12
Условный тепловой ток Ith (t°≤40°), категория применения АС-1, А 25
Номинальная мощность по АС-3, кВт 3 кВт при 230В
5.5 кВт при 400В
7.5 кВт при 660В
Максимальная кратковременная нагрузка (t≤1с), А 216
Условный ток короткого замыкания Inc, А 1000
Защита от сверхтоков – предохранитель gG, А 20
Мощность рассеяния при Iе, Вт/полюс 0.36 (AC-3)
1.56 (AC-1)
Номинальное напряжение катушки управления Uс, В~ 220
Применяемое электротепловое реле РТН-1316
Код по каталогу изготовителя SQ0709-0003

Установочные размеры и принципиальная электрическая схема управления

размеры контактора КМН-11260
принципиальная электрическая схема КМН-11260

Конструкция
  • Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников, проводников к нагрузке и заземляющего проводника.
  • При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.

Номенклатура КМН пускателей в оболочке

Наименование Артикул по каталогу TDM Номинальный рабочий ток AC-3, А Номинальное напряжение цепи управления, В Применяемое электротепловое реле
КМН-10960 9А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0001 9 230 РТН-1314
КМН-10960 9А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0002 9 400 РТН-1314
КМН-11260 12А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0003 12 230 РТН-1316
КМН-11260 12А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0004 12 400 РТН-1316
КМН-11860 18А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0005 18 230 РТН-1321
КМН-11860 18А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0006 18 400 РТН-1321
КМН-22560 25А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0007 25 230 РТН-1322
КМН-22560 25А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0008 25 400 РТН-1322
КМН-23260 32А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0009 32 230 РТН-2355
КМН-23260 32А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0010 32 400 РТН-2355
КМН-34062 40А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0011 40 230 РТН-3355
КМН-34062 40А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0012 40 400 РТН-3355
КМН-35062 50А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0013 50 230 РТН-3359
КМН-35062 50А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0014 50 400 РТН-3359
КМН-46562 65А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0015 65 230 РТН-3361
КМН-46562 65А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0016 65 400 РТН-3361
КМН-48062 80А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0017 80 230 РТН-3363
КМН-48062 80А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0018 80 400 РТН-3363
КМН-49562 95А в оболочке Ue=230В/АС3 IP54 TDM SQ0709-0019 95 230 РТН-3365
КМН-49562 95А в оболочке Ue=400В/АС3 IP54 TDM SQ0709-0020 95 400 РТН-3365
