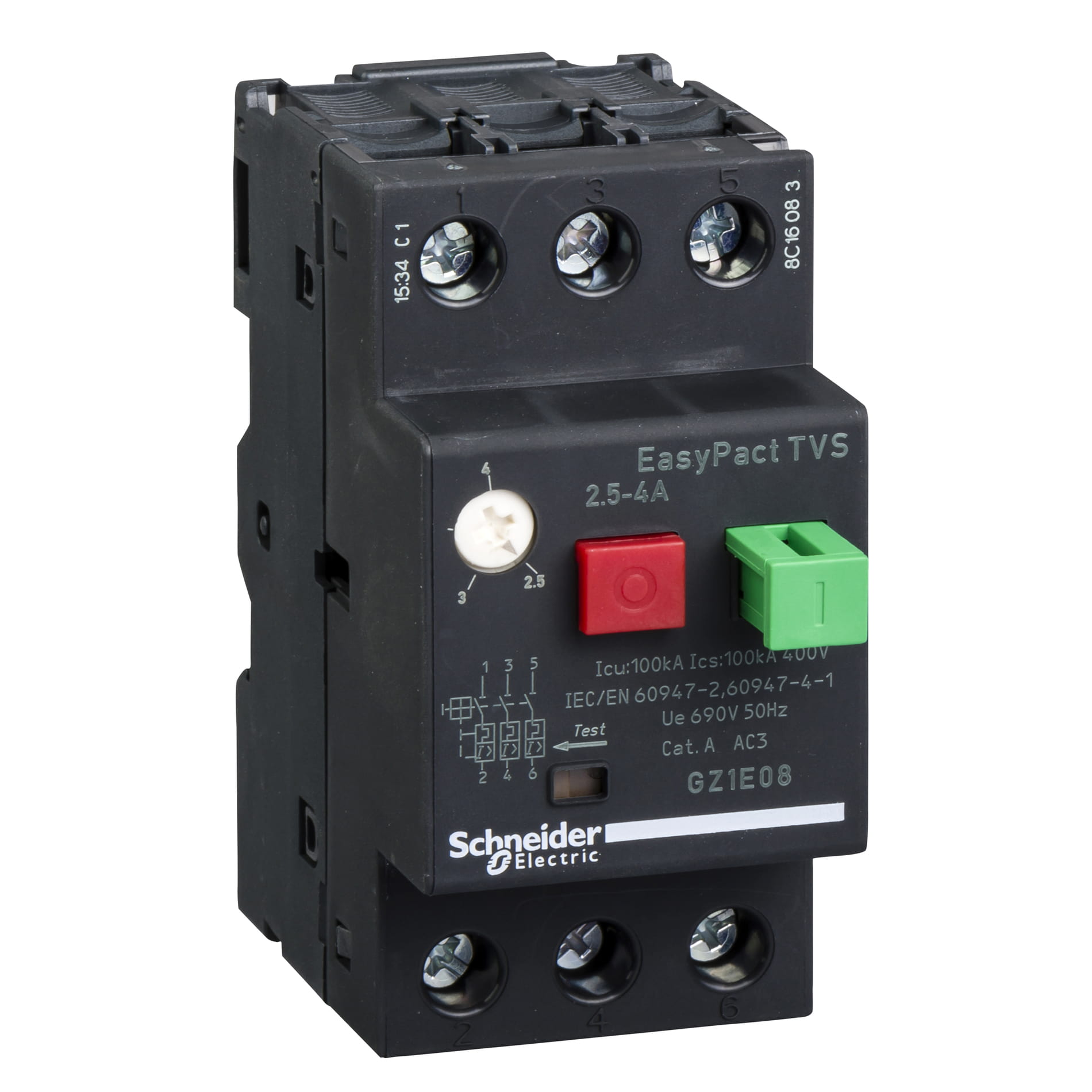

Автоматический выключатель EasyPact GZ1E08

Автоматический выключатель GZ1E08
Производитель: Schneider Electric
Штрихкод: 3606480567841
Трехполюсный автоматический выключатель GZ1E08 предназначен для управления и защиты электродвигателей мощностью 1.5кВт (при 400V AC-3) от перегрузки и короткого замыкания.
Диапазон уставок теплового расцепителя 2.5...4 А.
Защита электродвигателей обеспечивается теплоэлектромагнитным расцепителем, встроенным в автоматический выключатель.
Цена по запросу

Основные характеристики

Область примененияАвтоматический выключатель (автомат) защиты двигателя
Семейство продуктовEasyPact
Наименование изделияEasyPact TVS
Тип устройства или его аксессуаровАвтоматический выключатель
Краткое название устройстваGZ1E
Технология отключающего блокаТепловой-магнитный

Дополнительные характеристики

Описание полюсов3P
Тип сетиПеременный ток
Категория примененияAC-3
Частота сети50/60 Гц в соответствии с IEC 60947-2
Способ крепленияВинтами
Защелками
Монтажная опораРейка
Монтажное положениеЛюбое положение
Мощность двигателя, кВт3 кВт при 690 V переменный ток 50/60 Гц
1.5 кВт при 400 V переменный ток 50/60 Гц
1.5 кВт при 440 V переменный ток 50/60 Гц
2.2 кВт при 500 V переменный ток 50/60 Гц
0.75 кВт при 230 В переменный ток 50/60 Гц
Отключающая способностьIcu : > 100 кА при 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Icu : 2 кА при 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Icu : > 100 кА при 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Icu : > 100 кА при 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Icu : > 100 кА при 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Icu] Номинальная предельная наибольшая отключающая способность (на к.з.)100 % при 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % при 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
75 % при 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % при 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % при 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Тип управленияКнопка
Диапазон уставок тепловой защиты2.5...4 А
Ток срабатывания электромагнитного расцепителя51 А
[Ue] Номинальное рабочее напряжение690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] Номинальное напряжение изоляции690 test3 переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Uimp] Номинальное импульсное напряжение6 test1 в соответствии с IEC 60947-2
Рассеиваемая мощность2.5 W на полюс
Механическая износостойкость100000 циклов
Рабочая частота25 цикл/ч
Присоединение проводов к винтовым клеммам
(кол-во проводов и сечение)
жесткий провод: 2 × 1 … 6мм²
гибкий провод без наконечника: 2 × 1.5 … 6мм²
гибкий провод с наконечником: 2 × 1 … 4мм²
Момент затяжки1,7Н·м винтовой зажим
Высота89 мм
Ширина44.5 мм
Глубина88 мм

Условия эксплуатации

СтандартыIEC 60947-2
IEC 60947-4
Степень защиты IPIP20 в соответствии с IEC 60529
Рабочая температура-20...+60 °C
Температура окружающего воздуха при хранении-40...+80 °C
Максимальная рабочая высота2000 м
Огнестойкость960 °C в соответствии с IEC 60695-2-1

Размеры

Основные размеры GZ1E20
X1: минимальное расстояние между токоведущими частями= 40 мм для Ue≤ 690В.

Принципиальная схема

Принципиальная схема GZ1E20

Автоматические выключатели серии EasyPact TVS GZ1E

МодельНоминальная мощность 3-фазных электродвигателей 50/60 Гц в категории применения AC-3Диапазон уставок теплового расцепителяУставка электромагнитного расцепителя Id ± 20 %
230 В400 В440 В500 В690 В
кВткВткВткВткВтAA
GZ1E01-----0.1...0.161.5
GZ1E02-----0.16...0.252.4
GZ1E03-----0.25...0.405
GZ1E04----0.370.40...0.638
GZ1E05---0.370.550.63...113
GZ1E06-0.370.550.751.11...1.622.5
GZ1E070.370.751.11.11.51.6...2.533.5
GZ1E080.751.51.52.232.5...451
GZ1E101.12.233.744...6.378
GZ1E142.2445.57.56...10138
GZ1E16-5.55.59119...14170
GZ1E2047.59101513...18223
GZ1E215.59111118.517...23327
GZ1E225.51111152220...25327
GZ1E327.5151518.52224...32416
