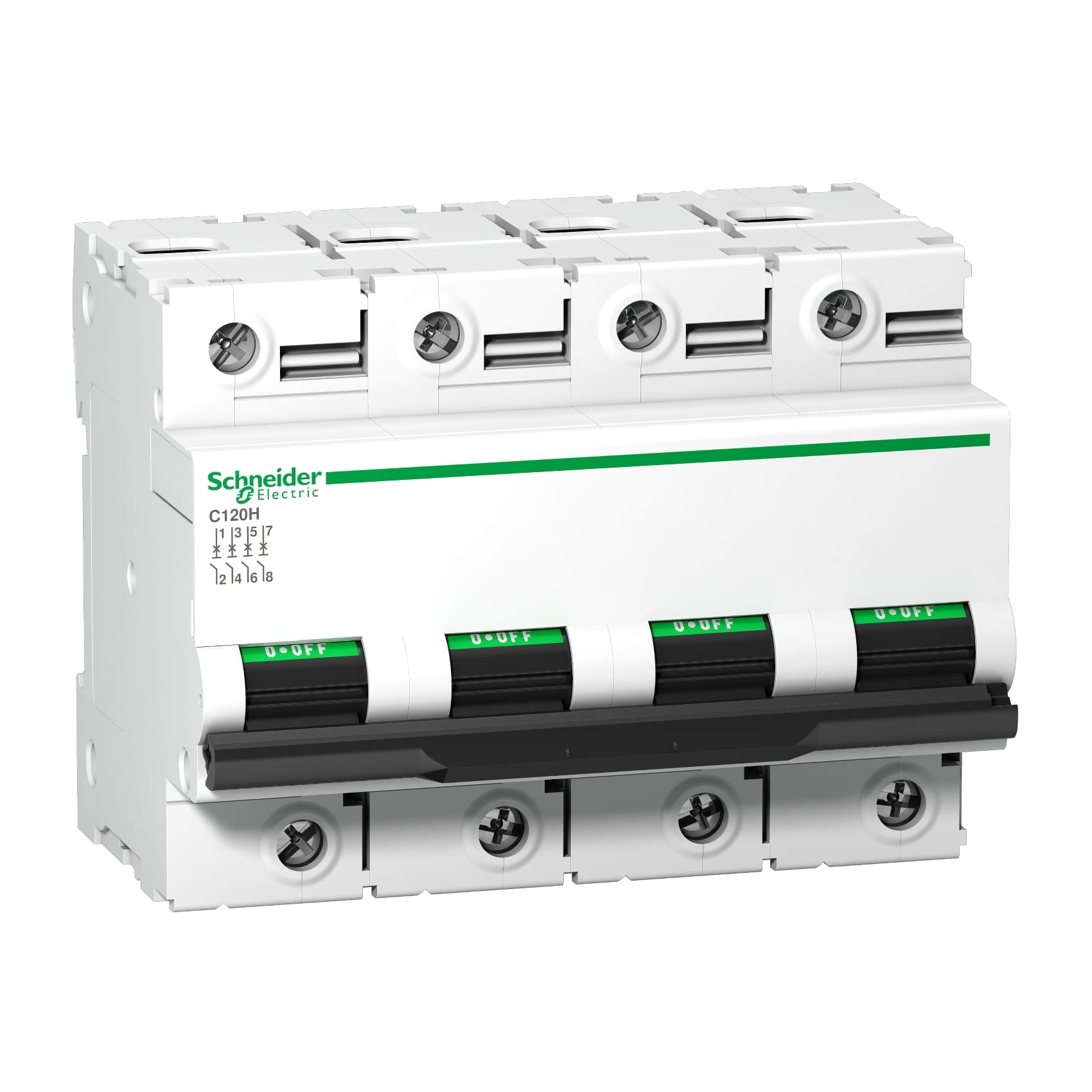

Автоматический выключатель C120H A9N18436 4П 100A B

Автоматический выключатель C120H A9N18436
Производитель: Schneider Electric
Штрихкод: 3606480380075
Автоматический выключатель C120H A9N18436 отвечает требованиям стандартов EN 60947-2, EN 60898-1 и сочетает в себе следующие функции:
  • защита цепей от токов короткого замыкания
  • защита цепей от токов перегрузки
  • сигнализация повреждения и аварийное отключение посредством устанавливаемых дополнительно вспомогательных устройств
Основные характеристики:
  • номинальный ток - 100А
  • кривая отключения - B
  • четырехполюсное исполнение
Цена по запросу

Основные характеристики

СерияC120
СерияActi 9
Наименование продуктаC120
Тип продуктаАвтоматический выключатель
Краткое название устройстваC120H
Область примененияРаспределение
Описание полюсов4P
Число защищенных полюсов4
Номинальный ток100 А в 30 °C
Тип сетиПеременный ток
Технология расцепителяТермомагнитный
Код кривойB
Отключающая способность15000 А Icn в 230...400 В переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1
10 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с EN/МЭК 60947-2
15 кА Icu в 380...415 В переменный ток 50/60 Гц в соответствии с EN/МЭК 60947-2
30 кА Icu в 220...240 В переменный ток 50/60 Гц в соответствии с EN/МЭК 60947-2
15 кА Icu в ≤ 500 V постоянный ток в соответствии с EN/МЭК 60947-2
Соответствие требованиям по изоляцииДа в соответствии с IEC 60947-2

Дополнительные характеристики

Частота сети50/60 Гц
Номинальное рабочее напряжение380...415 В переменный ток 50/60 Гц
≤ 500 V постоянный ток
220...240 В переменный ток 50/60 Гц
440 V AC 50/60 Hz
230...400 В переменный ток 50/60 Гц
Предел электромагнитного отключения3...5 x In
Номинальная рабочая отключающая способность7500 А 50 % в соответствии с EN/IEC 60898-1 - 230...400 В переменный ток 50/60 Гц
5 kA 50 % в соответствии с EN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % в соответствии с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 50 % в соответствии с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 кА 100 % в соответствии с EN/МЭК 60947-2 - ≤ 500 V постоянный ток
Класс ограничения3 в соответствии с EN/IEC 60947-2
Номинальное напряжение изоляции500 V AC 50/60 Hz в соответствии с EN/IEC 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение6 kV в соответствии с EN/IEC 60947-2
Индикатор положения контактаДа
Тип управленияРычаг управления
Индикатор наличия напряженияИндикация ВКЛ/ОТКЛ
Исполнение монтажаЗащелкивающийся
Монтажная опора35 мм симметричная DIN-рейка
Совместимость распределительного блока с гребенчатыми шинамиНет
Шаг 9 мм12
Высота81 мм
Ширина108 мм
Глубина73 мм
Вес нетто0,82 кг
ЦветБелый
Механическая износостойкость20000 циклов
Электрическая износостойкость5000 циклов в соответствии с МЭК 60947-2
Соединения – клеммыКлеммы туннельного типа1…50 мм² Жесткий
Клеммы туннельного типа1,5…35 мм² гибкий
Длина зачистки проводов15 мм
момент затяжки3,5 Н-м
Защита от утечки на землюОтдельный блок

Условия эксплуатации

СтандартыEN/IEC 60898-1
EN/МЭК 60947-2
СертификатыEAC
Степень защиты IPIP20 в соответствии с IEC 60529
Степень загрязнения3 в соответствии с IEC 60947-2
Категория перенапряженияIV
Подготовка к работе в тропических условиях2 в соответствии с IEC 60068-1
Относительная влажность95 % at 55 °C
Высота над уровнем моря2000 м
Рабочая температура окружающей среды-30…60 °C
Температура окружающей среды при хранении-40…70 °C

Номенклатура автоматических выключателей C120H

Кол-во полюсов Кол-во модулей Ш=9мм Номинальный ток, А № по каталогу Schneider Electric
Кривая B Кривая C Кривая D
1

обозначение однополюсного выключателя
3 63 A9N18401 A9N18445 A9N18489
80 A9N18402 A9N18446 A9N18490
100 A9N18403 A9N18447 A9N18491
125 A9N18404 A9N18448 A9N18492
2

обозначение двухполюсного выключателя
6 63 A9N18412 A9N18456 A9N18500
80 A9N18413 A9N18457 A9N18501
100 A9N18414 A9N18458 A9N18502
125 A9N18415 A9N18459 A9N18503
3

обозначение трехполюсного выключателя
9 63 A9N18423 A9N18467 A9N18511
80 A9N18424 A9N18468 A9N18512
100 A9N18425 A9N18469 A9N18513
125 A9N18426 A9N18470 A9N18514
4

обозначение четырёхполюсного выключателя
12 63 A9N18434 A9N18478 A9N18522
80 A9N18435 A9N18479 A9N18523
100 A9N18436 A9N18480 A9N18524
125 A9N18437 A9N18481 A9N18525

Размеры автоматических выключателей C120H

Размеры выключателей C120H

Кривые отключения

Кривая В Кривая C Кривая D
